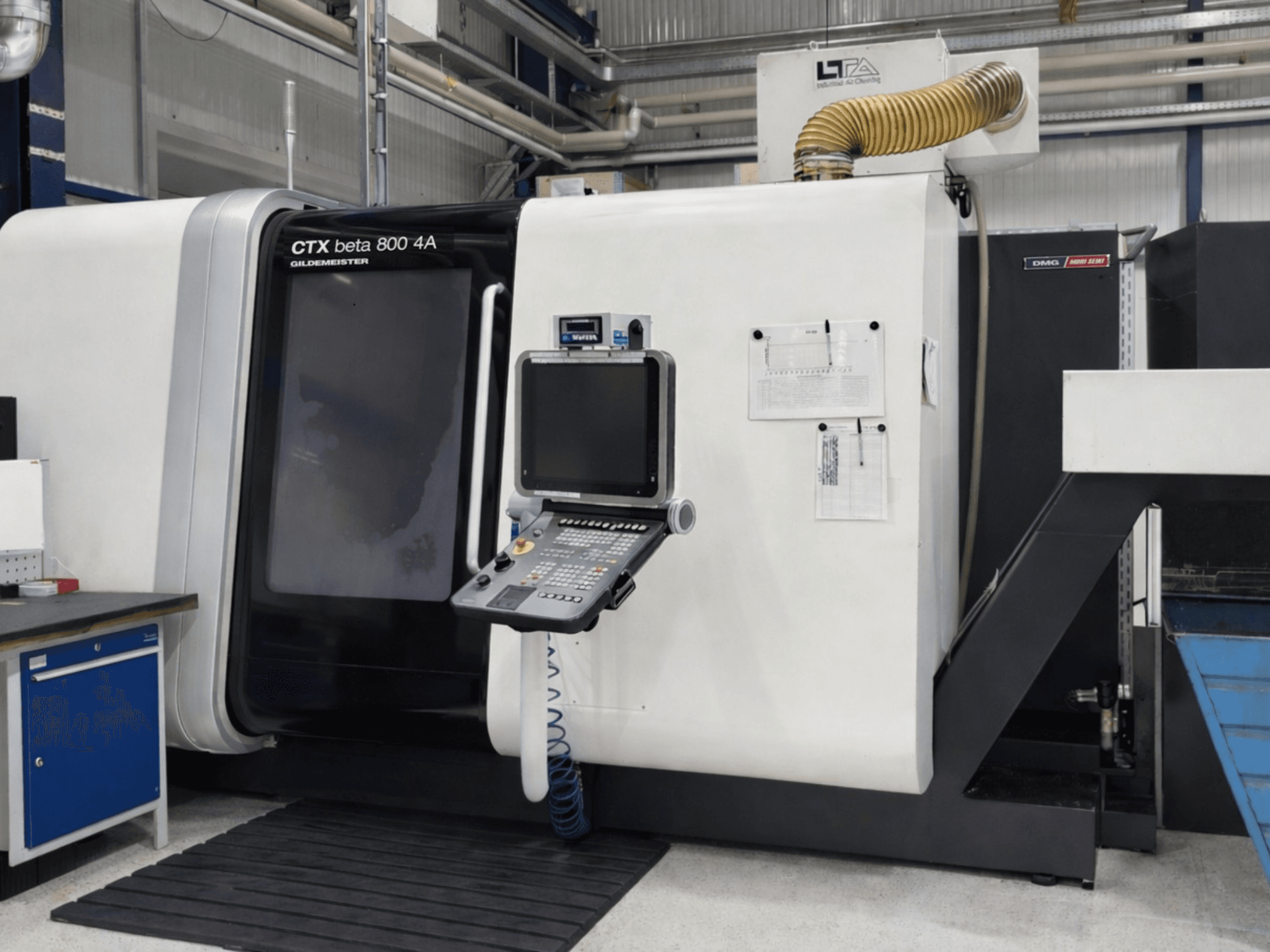

DMG - CTX beta 800 4ADE-TUR-DMG-2013-00004

- Система управления: Siemens 840D Solutionline с интерфейсом ERGOline Control и ShopTurn 3G

- Максимальный диаметр токарной обработки: 340 мм

- Максимальная длина токарной обработки: 735 мм

- Главный шпиндель (HS): встроенный шпиндельный двигатель ISM 102, 40/48 кВт (100/40 % ED), 0–4000 об/мин, 570/680 Нм

- Контшпиндель (GS): встроенный двигатель шпинделя ISM 76, 25/32 кВт (100/40 % ED), 0–5000 об/мин

- Внутренний диаметр вытяжной трубы: 104 мм

- Инструментальные револьверы: 2 звездообразных револьвера Sauter на 12 позиций (VDI 40 с интерфейсом Trifix, DIN 69880-40)

- Привод инструмента: 2 × прямой привод, 40–10 000 об/мин, 14,2 кВт, 34 Н·м

- Конфигурация осей: 4 основные оси перемещения (X1, Z1, X2, Z2), 2 оси C с гидравлическим тормозом шпинделя (HS + GS), ось Y для суппорта 1 и суппорта 2 (ход 40 мм), ось поперечного хода X3 с ЧПУ для суппорта противошпинделя (180 мм)

- Суппорт противошпинделя: включает поперечный ход оси X3 с ЧПУ (180 мм) с линейной шкалой и встроенный задний бабок

- Задняя бабка: автоматический ход пиноли 300 мм, усилие задней бабки 1,5–6,3 кН, поворотный центр MT5

- Системы измерения: системы прямого измерения (стеклянные линейки) по осям X1, X2 и X3

- Система охлаждения: резервуар объемом 980 литров с ленточным фильтром, охладителем, вариантами давления 8/20/80 бар и возможностью расширения для револьверной головки 2

- Дополнительное оборудование: конвейер для стружки, автоматический электрический сдвижной кожух, система измерения заготовки в процессе обработки (Renishaw), система контроля столкновений Brankamp CMS, механический сепаратор масляного тумана (1 100 м³/ч)
