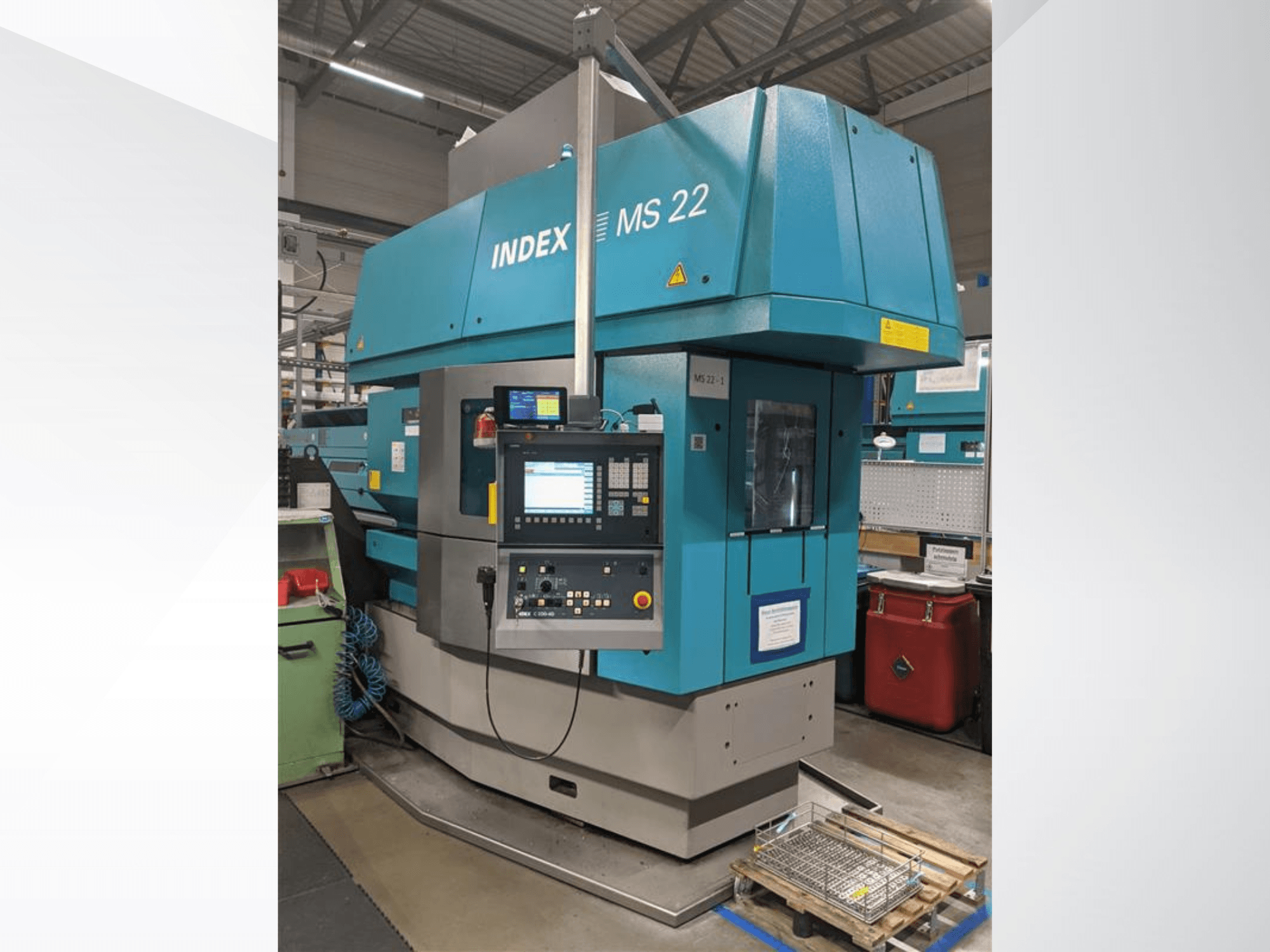

Index - MS 22DE-TUR-IND-2011-00001

- Номинальное напряжение: 400 В

- Номинальный ток (I_n): 99 А

- Ток короткого замыкания (Icu): 50 кА

- Пиковый ток (I2): 3,6 кА

- Максимальный ток резервного предохранителя: 100 А

- Номинальная мощность: 64 кВт

- Подключенная нагрузка: 67 кВА

- Частота: 50 Гц

- Управляющее напряжение: 24 В постоянного тока

- Наработка: 124 075 ч

- Наработка гидравлической системы: 61 189 ч

- Время эксплуатации: 37 971 ч

- Время производства: 27 865 ч

- Система управления: Siemens Sinumerik 840D powerline (индекс C200-4D) с двумя блоками ЧПУ (NCU)

- Система загрузки прутка: плоская загрузочная система IEMCA / SIR MS22 P, тип 33 (год выпуска: 2011, давление: 6 бар, масса: 100 кг, напряжение: 400 В / 50 Гц, ток: 7 А)

- Подающие устройства: 1 комплект Ø12 с переходными трубками, 1 комплект Ø18 с переходными трубками, 1 комплект Ø24

- Зажимные головки: Ø9, Ø10, Ø12 – Ø18, Ø20 – Ø22

- Система охлаждения/фильтрации Knoll (год выпуска: 2011): 1 насос высокого давления (80 бар, 24 л/мин), 1 насос высокого давления (40 бар, 55 л/мин), 1 насос низкого давления (300 л/мин при 4 бар)

- Разъёмы привода инструмента: 2 электрических разъёма на блоке NCU 1, 3 электрических разъёма на блоке NCU 2

- Приспособления для инструментов: 1x устройство для токарной обработки многогранников, 3x приводные держатели инструментов ER11 (i = 1:2, макс. скорость 12 000 об/мин), 1x приводной держатель инструмента VDI25 (i = 1:1, макс. скорость 6 000 об/мин)

- Узел обратной обработки: на суппорте 6.3 (с 2 приводными держателями инструмента, 1 фиксированным держателем, передаточное число i = 1:2, максимальная скорость 12 000 об/мин)

- Дополнительное оборудование: система пожаротушения, система отсасывания и фильтрации тумана охлаждающей жидкости (SH 2000-PEV-T/TR, двухступенчатая конструкция), интегрированная система мониторинга технологического процесса ARTIS
