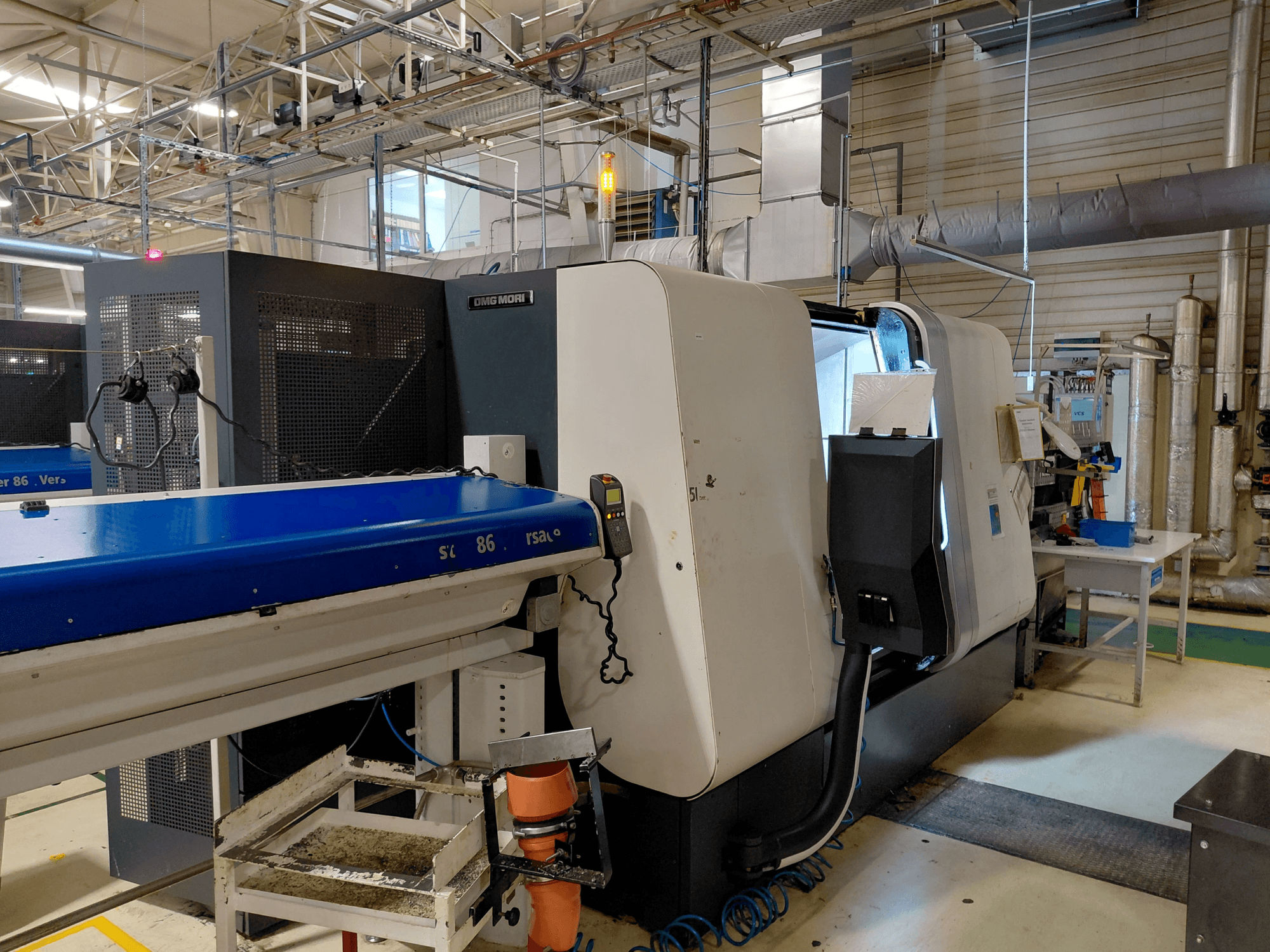

DMG MORI - Sprint 65 linearCZ-TUR-DMG-2015-00001

Система управления: CNC 310 — это

Общее время работы: 61295 ч

Наработка: 42 222 ч

Мощность главного шпинделя: 20/25 кВт

Мощность противошпинделя: 17 кВт

Макс. скорость главного шпинделя: 5000 об/мин

Макс. скорость вращения противошпинделя: 5000 об/мин

Макс. диаметр прутка главного шпинделя: 65 мм

Макс. диаметр прутка на контршпинделе: 45 (65) мм

ОСИ С ЧПУ

Ход по оси X1: 165 мм

Скорость эксцентрикового хода X1: 30 м/мин

Ускорение по оси X1: 5 м/с²

Ход по оси Z1: 678 мм

Скорость ускоренного перемещения по оси Z1: 30 м/мин

Ускорение по оси Z1: 5 м/с²

Ход по оси Y1: 80 (+50/-30) мм

Скорость быстрых перемещений по оси Y1: 30 м/мин

Ускорение по оси Y1: 5 м/с²

Ход по оси X2: 165 мм

Скорость быстрых перемещений по оси X2: 30 м/мин

Ускорение по оси X2: 5 м/с²

Ход Z2: 640 мм

Скорость быстрого перемещения по оси Z2: 30 м/мин

Ускорение по оси Z2: 5 м/с²

Ход W2 690 мм

Скорость ускоренного перемещения W2 30 м/мин

Ускорение по оси W2: 5 м/с²

Количество револьверных головок: 2

Количество вращающихся инструментов на каждой станции: 12 (все позиции с приводом)

Система крепления инструмента VDI 30

Максимальная скорость приводного инструмента: 4 000 об/мин

Приблизительная вместимость бака для охлаждающей жидкости: 650 л

Максимальная производительность насоса охлаждающей жидкости (на каждую револьверную головку): 20 л/мин

Давление насоса: 7 бар

Мощность питания: 91 кВА

Д x Ш x В станка: 4 500 x 1 990 x 2 300 мм

Приблизительный вес станка: 9 500 кг

Станок поставляется с обширным и ценным набором запасных частей и компонентов.

Подающий механизм IEMCA MASTER 865 MP 43 L (4 м)

Базовая конфигурация станка:

- Привод суппортов 1 и 2 (все 12 положений)

- Ось C для главного и противовращающегося шпинделей

- Ось Y для суппорта 1

- Конвейер для стружки ленточного типа

- Очистка цанги противошпинделя с помощью охлаждающей жидкости

- Выгрузка заготовки, включая ленту

- Механическая подготовка для фильтра масляного тумана

- Электрический и программный интерфейс для загрузчика прутков

- Угловая синхронизация главного и контршпинделя

- Автоматическое отключение станка

- 2 дополнительных выхода включения/выключения (4 M-функции)

- Жесткое нарезание резьбы

- Счётчик штук и времени

- Программное обеспечение для многоугольной токарной обработки для суппортов 1 и 2

- Постоянная скорость резания

- Спиральная интерполяция для суппорта 1

- Регулировка частоты вращения шпинделя

- Четырехпозиционный сигнальный световой индикатор

- Устройство охлаждения электрического шкафа

Дополнительные опции:

I-V50011 Цанговый патрон типа «MPF 65/140» без осевой подачи для главного шпинделя, максимальный диаметр: 65 мм.

Зажимные элементы и другое оборудование:

I-V50025 Ручной сменщик цанговых патронов типа «SACO MPT65/140 и MPF65/140»

I-V50092 Дифференциальное давление для противошпинделя, возможность установки двух различных значений давления зажима.

I-V50083 1 комплект мягких губок для патрона типа «SMW 175-BBD»

I-V50080 Патрон типа «SMW 175-BBD» для противошпинделя, включая переходник для адаптации шпинделя

I-V60050 Держатель для сверл с внутренним охлаждением и цилиндрическим хвостовиком Ø 32 мм, с зажимным хвостовиком по стандарту DIN 69880 (VDI 30) — 4 шт.

I-V60010 Радиальный держатель инструмента для наружной обработки типа C1 с зажимным хвостовиком по стандарту DIN 69880 (VDI 30) — 5 шт.

Варианты систем управления:

I-V12060 Система контроля износа инструмента Monitor для ЧПУ FANUC

I-V12070 Система подбора аналогичного инструмента для системы мониторинга износа инструмента для ЧПУ FANUC

Гидравлическое и фильтрующее оборудование:

I-V40045 Внешняя промывка зажимных губок/цанг охлаждающей жидкостью на главном и противовращающемся шпинделях

Специальные опции

SK001 Специальное зажимное устройство с оправкой для противошпинделя модели HAINBUCH AXFIX 811, включая 2 цанги
