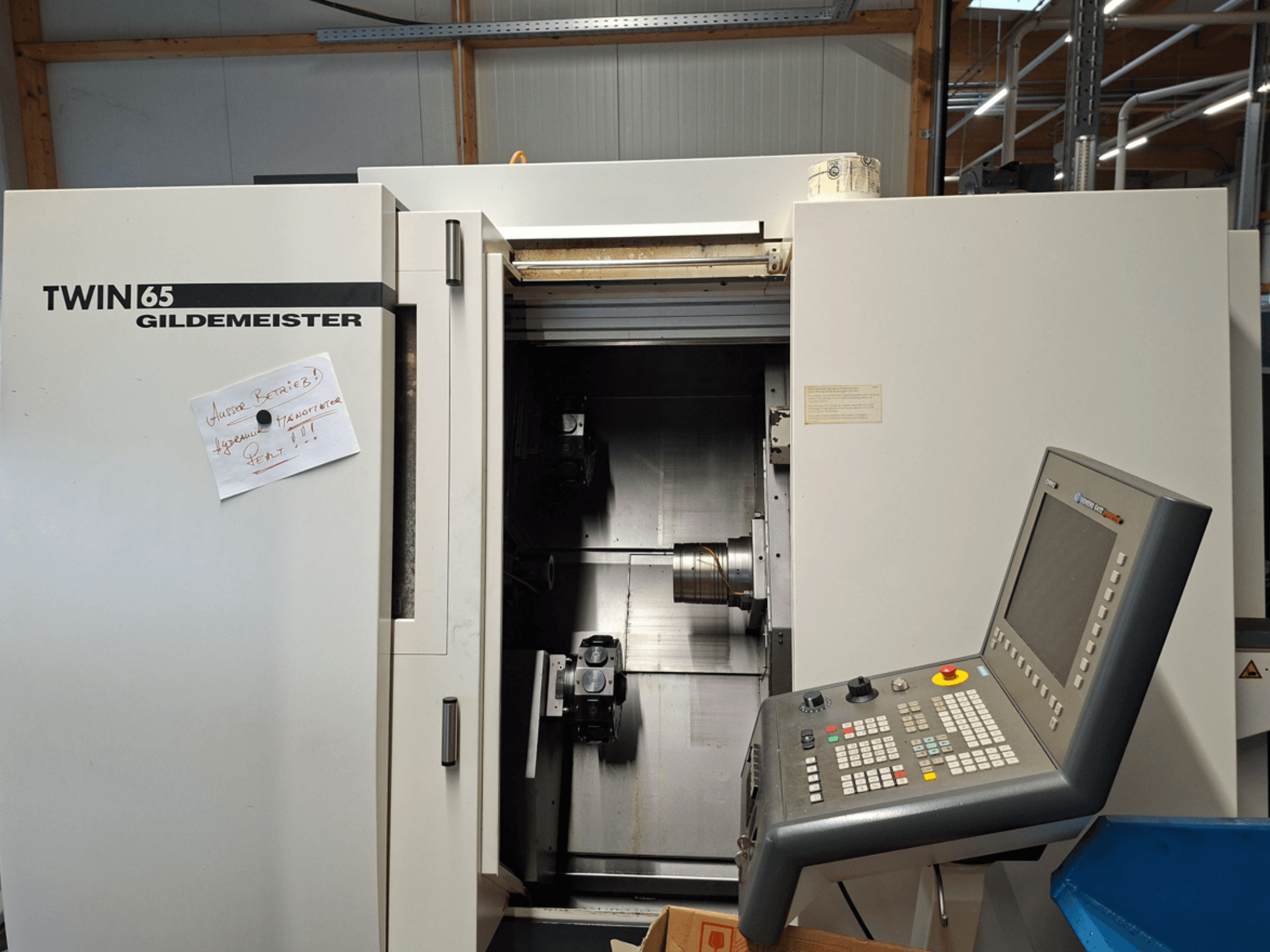

DMG - TWIN 65 Rg1AT-TUR-DMG-2013-00001

• Конфигурация/функции:

  • 2 поперечные направляющие

  • 2 звездообразные револьверные головки, по 12 станций в каждой, с живой оснасткой

  • Главный и контршпиндели

  • 2 привода инструмента

  • 2 оси C и 1 ось Y

• Левый шпиндель (главный):

  • Диаметр патрона: 150 мм

  • Фланец шпинделя: 140 h5 мм

  • Отверстие шпинделя: 79 мм

  • Диаметр переднего подшипника: 165 мм

  • Мощность: 15 кВт (100% ED) / 20 кВт (40% ED)

  • Крутящий момент: 120 Нм (100% ED) / 160 Нм (40% ED)

  • Диапазон скоростей: 25-5600 об/мин

• Правый шпиндель (контр/суб):

  • Диаметр патрона: 150 мм

  • Фланец шпинделя: 140 h5 мм

  • Отверстие шпинделя: 79 мм

  • Диаметр переднего подшипника: 165 мм

  • Крутящий момент: 120 Нм (100% ED) / 160 Нм (40% ED)

• Оси/колеса:

  • Ползун 1: X 220 мм, Z 320 мм, Y ±30 мм

  • Слайд 2: X 120 мм, Z 345 мм

  • Слайд 3: перемещение 145 мм

• Револьверные головки/обработка:

  • Револьверная головка 1: 12 станций, VDI 25 (DIN 69880), обработка инструмента под напряжением до 6000 об/мин, 3,8 кВт (40% ED)

  • Револьверная головка 2: 12 станций, VDI 25 (DIN 69880), обработка под напряжением до 6000 об/мин, 3,8 кВт (40% ED)

• Оборудование/опции на станке:

  • Дифференциальный зажим для главного шпинделя

  • Дифференциальный зажим для контршпинделя

• Окраска/корпус (стандарт Gildemeister):

  • Корпус станка и дверь рабочей зоны: Кальцитовый белый (RAL 9010)

  • Транспортер для стружки: титаново-серый (RAL 7016)

  • Кожух транспортера стружки: Кальцитовый белый (RAL 9010)

  • Основание станка и шкаф управления: Серый титан (RAL 7016)

Дополнительное оборудование

• Транспортер стружки (с кожухом)

• Пакет обработки прутка RG 1:

  • Устройство для захвата заготовок с кареткой с ЧПУ

  • Захватный рычаг с гидравлическим приводом, захват с пневматическим приводом

  • 1 комплект захватных губок (заготовки)

  • Конвейерная лента

  • Вместимость: Ø 6-65 мм, длина ок. 300 мм; макс. 3,5 кг (4,5 кг для TWIN 65)

• Подготовка/подключение к устройству подачи прутков или магазину подачи прутков

• Пистолет для распыления охлаждающей жидкости

• Индикаторная лампа DMG, 4-х сторонняя (лампа штабеля)

• Электрическое/механическое соединение для сепаратора масляного тумана

• Автоматическое управление раздвижным кожухом

• Реле давления EDS для зажимного устройства

• DMG Netservice (на борту)

• "Зеленый свет для вашей машины", предварительно установленный на блоке управления (индикатор состояния/индикатор)
