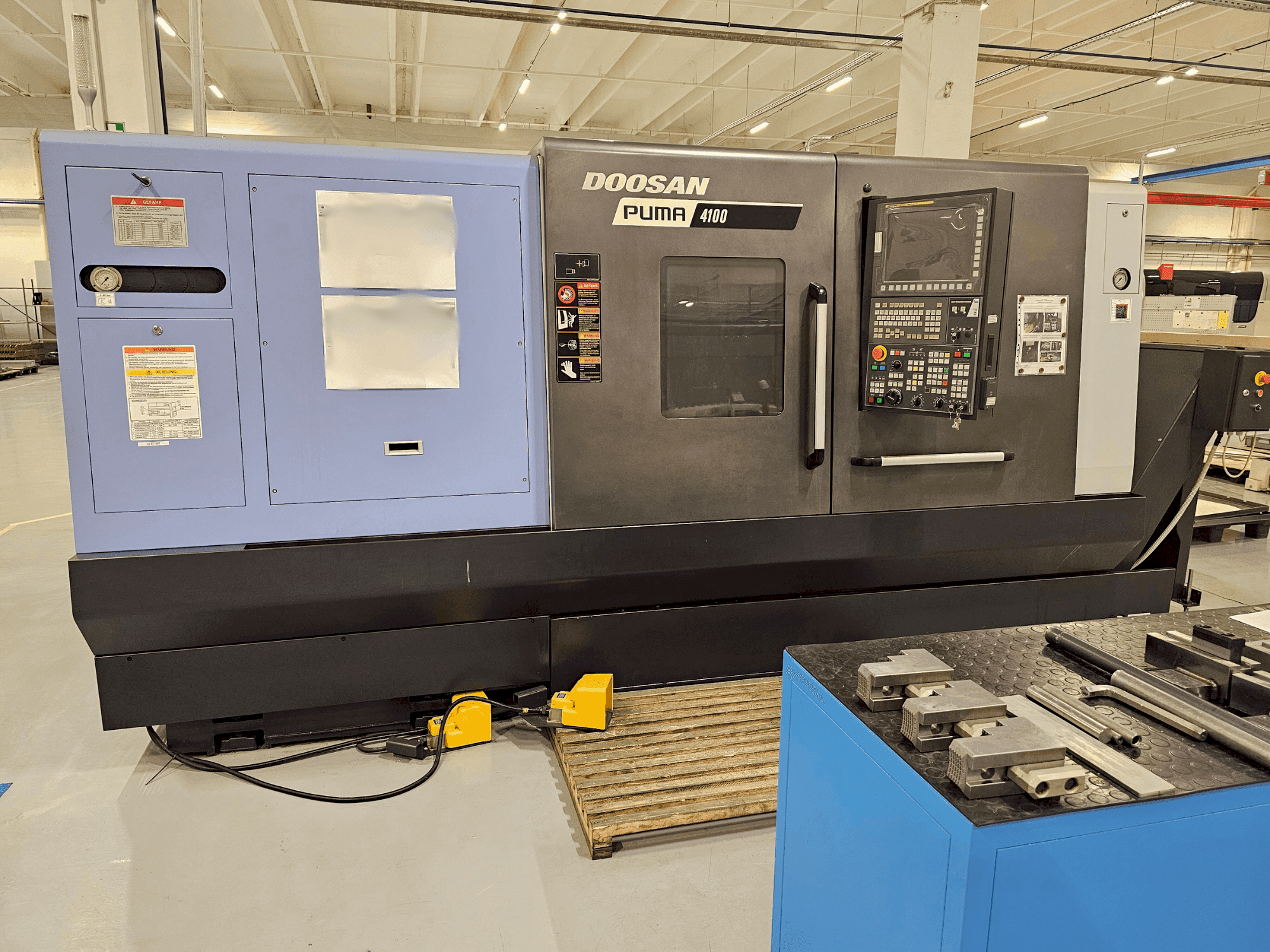

Вид станка DOOSAN PUMA 4100B (2018)  спереди

DOOSAN - PUMA 4100BBG-TUR-DOO-2018-00001

Продан

У вас есть еще вопросы? Связаться с нами!

sales contact

Максим Озерин

+7 937 070 8431

m.ozerin@gindumac.com

whatsapp
Свяжитесь в WhatsApp
Показать на языке оригинала

Этот горизонтальный токарный станок DOOSAN Puma 4100B был произведен в 2018 году в Южной Корее. Он оснащен максимальным диаметром заготовки 550 мм и максимальной длиной заготовки 1042 мм. Управляется системой управления FANUC серии 0i и обеспечивает скорость вращения шпинделя 2000 об/мин при мощности шпинделя 35 кВт (30 мин) / 22 кВт (непрерывно). Станок вмещает 10 инструментов и имеет размер конуса A2-11 ASA, обеспечивая универсальность и точность обработки. Он оснащен конвейером для удаления стружки, гидравлической системой, системой смазки и охлаждения. Наработка станка составляет 796 часов, он все еще находится под напряжением и может быть осмотрен в любое время.

Просмотр

  • бренд: DOOSAN
  • год: 2018
  • МОДЕЛЬ: PUMA 4100B
  • производственные часы: 796
  • тип применения: Вращение
  • Местонахождение: Болгария
  • тип станка: Горизонтальный токарный станок
  • наличие: Продан
  • марка блока управления: FANUC

Техническая информация - DOOSAN PUMA 4100B

Общая информация

  • Ширина измерений: 4654 mm
  • Глубина измерений: 2056 mm
  • Высота измерений: 2194 mm
  • Вес машины: 9950 kg

Блок управления

  • Бренд: FANUC
  • Модель: 0i Series

Главный привод

  • Диапазон скорости шпинделя: 2000 1/MIN
  • Мощность двигателя шпинделя: 35/22 (30min/Cont.) kW
  • Конус инструмента: A2-11 ASA

Движение

  • Х-ОСЬ Движение: 352mm
  • Z-ОСЬ Движение: 1105 mm

Инструменты

  • Количество станций: 10

Средства массовой информации

  • Транспортер для удаления стружки: Да

    Дополнительное оборудование

    • - Гидравлическая система // Объем бака: 16 л, Класс вязкости масла: ISO VG32
    • - Система смазки // Объем бака: 4,3 л, Объем нагнетания: 0,1 (50 Гц) л/мин, Класс вязкости масла: ISO VG68
    • - Система охлаждения // Объем бака: 365 л, Тип охлаждающего масла: Водорастворимая смазочно-охлаждающая жидкость, Мощность двигателя насоса СОЖ: 0,4 кВт, Макс. давление насоса СОЖ: 0,15/0,1 (60/50Гц) МПа, Макс. расход насоса СОЖ: 40 л/мин
    • - Полный корпус для защиты от микросхем и охлаждающей жидкости
    • - Блокировка передней двери Ножной выключатель
    • - Гидравлическая силовая установка
    • - Гидравлический патрон и исполнительный цилиндр
    • - Рабочий свет
    • - Транспортер для стружки

    Дополнительная информация

      Преимущества станка

      • Технические преимущества станка:
        • - Перекидная кровать: 790 мм // перекидное седло: 590 мм
        • - Максимальный диаметр поворота: 550 мм
        • - Максимальная длина поворота: 1042 мм
        • - Рабочий диаметр прутка: 116. 5 мм
        • - Точность: позиционирование x, z: 0,01/0,02 мм
        • - Повторяемость: ±0,002 / ±0,003
        • - Приводной механизм - ременная передача + коробка передач Стандартный размер патрона: 380(15") мм // Шпиндель: a2-11 asa // Диаметр подшипника шпинделя (переднего): Ø180 мм // диаметр сквозного отверстия шпинделя: Ø132 мм // отверстие тяговой трубы: Ø117. 5 мм
        • - Макс. Крутящий момент шпинделя при вращении: 2379 н. м
        • - Хвостовая часть - приводной механизм: программируемый (приводная планка + каретка) // диаметр пиноли: Ø120 мм // ход пиноли: 120 мм // ход хвостовой части: 1000 мм // центр хвостовой части: #5 dead center mt
        • - Револьверная головка - тип крепления держателя инструмента: di base holder // количество инструментальных станций: 10 ea // тип индексации револьверной головки: сервопривод // время индексации револьверной головки - полная станция: 1. 9 // размер инструмента: 32x32 мм // макс. Размер расточной линейки: Ø60 мм // скорость перемещения по осям x, z: 16/20 м/мин // ШВП (диаметр x поводка) - ось x: 40 x 8 мм // ШВП (диаметр x поводка) - ось z: 50 x 10 мм // мощность серводвигателя x, , z - оси: 4,0 / 7,0 кВт
      • Качественные преимущества станка:
        • - Набор держателей инструментов и расточных втулок
        • - Простая операционная система
        • - Doosan ez guide i
        • - Программируемая хвостовая часть
        • - Насос охлаждающей жидкости 4 кВт 1,0 мпа 30 л/мин
        • - Автоматический наладчик инструментов
        • - Сигнальная башня
        • - Маслоотделитель
        • - Контроль нагрузки на инструмент doosan
        • - Закаленные и отшлифованные твердые губки для нарезания резьбы с произвольной скоростью

      Дополнительная информация

      • - Питание: 3Ph-AC220V/50Hz // Требуемая мощность: 42,25 кВА // Подача сжатого воздуха, давление: 0,5 МПа // Размер дисплея 15" цветной // 380V - 220V Электрический трансформатор питания
