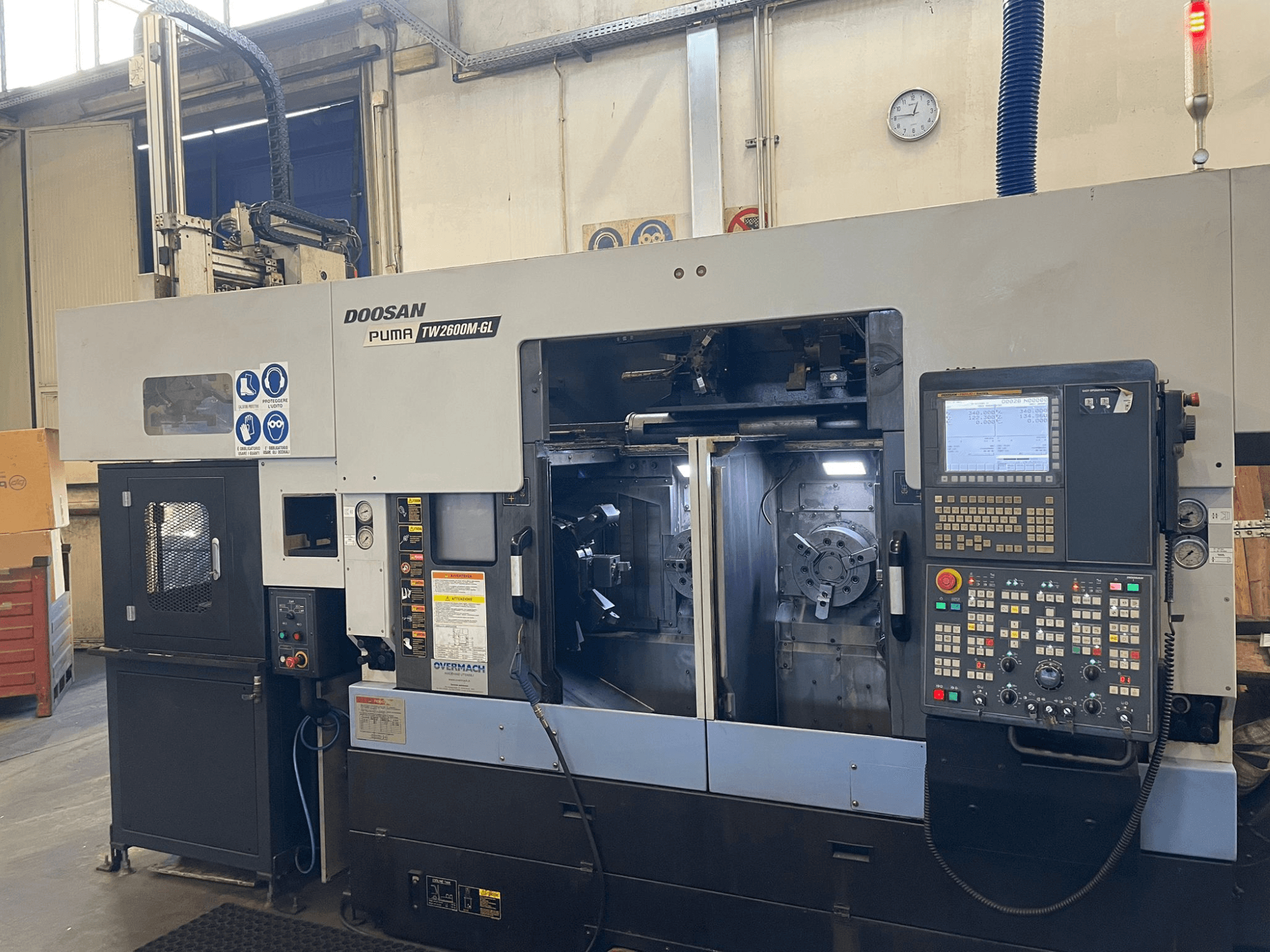

DOOSAN - TW2600 M-GLIT-TUR-DOO-2017-00006

• Управление: Doosan-Fanuc i-Series (цифровой FANUC, руководство по эксплуатации i, расширенная память 512+512 КБ, Ethernet, RS-232C, USB, жесткое нарезание резьбы, память смещения инструмента, переопределение скорости подачи)

• Конструкция: Чугунная станина, сдвоенная раздельная конструкция (левая/правая), наклон 0°

Шпиндели и производительность

• Шпиндель: ASA A2-6

• Диаметр патрона: Ø 255 мм (конфигурация с двумя патронами)

• Вместимость прутка: Ø 66 мм

• Максимальный диаметр вращения: Ø 350 мм

• Максимальная длина поворота: 245 / 274 мм

• Точность позиционирования осей C1/C2: ±0,001° (гидравлическая индексация)

• Расстояние между центрами шпинделей: 450 мм

• Максимальная нагрузка на шпиндель: 260 кг

Оси и подачи

• Ходы: X1/X2 = 190 мм; Z1/Z2 = 410 мм; C1/C2 = 360°

• Быстрая траверса (X1/Z1, X2/Z2): 24 / 24 м/мин

• Подача резания (X1/Z1, X2/Z2): 12 / 12 м/мин

• Подача на поворотную ось (C1/C2): 33 об/мин

Револьверные головки

• Правая револьверная головка: Моторизованная револьверная головка BMT-55P, 12 станций (все с приводом), максимальная скорость вращения инструмента 5 000 об/мин, приводной двигатель инструмента 5,5 / 3,7 кВт

• Интерфейс инструмента: Хвостовик инструмента 25 × 25 мм; расточной стержень Ø 40 мм

• Индексация: 0,2 с на станцию, сервоиндексация с гидравлическим зажимом

Дополнительное оборудование

• Портальный погрузчик Тип A1:

  • Грузоподъемность: макс. 6 кг

  • Диаметр деталей: Ø 25 - Ø 125 мм

  • Длина детали: 20-100 мм

  • Ходы осей (X/Y/Z): 710 / 215 / 220 мм

  • Типичное время цикла загрузки/разгрузки: 9 с

  • Рабочее давление воздуха: 5-6 бар

• Магазин деталей (система рециркуляции паллет, тип A1):

  • Количество поддонов: 14

  • Максимальное количество деталей на поддоне: 15

  • Общая вместимость: до 210 деталей

• Комплект оснастки для обеих револьверных головок:

  • Осевые резцедержатели: 3 + 3

  • Радиальные резцедержатели: 1 + 1

  • Приводные резцедержатели: 2 + 2

  • Редукционные втулки: ER-25, Ø 25 мм

• Система подачи СОЖ под высоким давлением

• Транспортер стружки и защита от брызг
