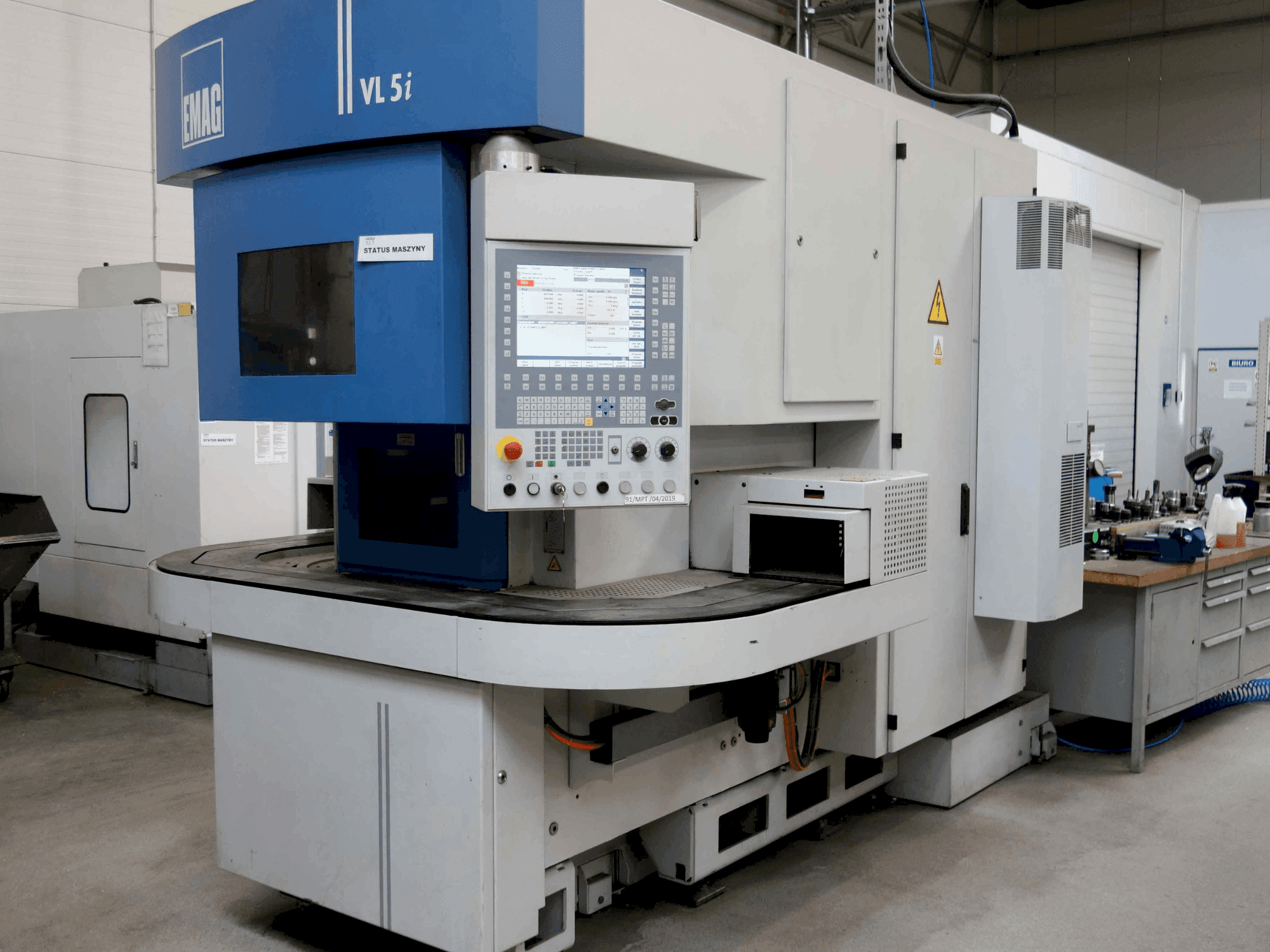

EMAG - EMAG VL5 i DSL PL-TUR-EMA-2014-00001

- Макс. диаметр патрона: 250 мм

- Макс. диаметр поперечного хода: 270 мм

- Вместимость автоматизированной линии в закрытом состоянии: 16 (80…220 мм) / 10 кг; 22 (30…160 мм) / 8 кг; 37 (30…85 мм) / 4,5 кг

- Максимальная допустимая общая нагрузка автоматизированной линии: 175 кг

- Длина цепи: 224 дюйма

- Количество звеньев цепи: 224

- Шаг цепи: 1 дюйм (25,4 мм)

- Время загрузки: 2–4 с

- Фланец шпинделя (DIN 55026): размер 6

- Диаметр переднего подшипника шпинделя: 110 мм

- Мощность асинхронного двигателя переменного тока главного привода (100/40 % ED): 18 / 27 кВт

- Крутящий момент главного привода (100/40 % ED): 200 / 300 Нм

- Скорость на углу: 850 об/мин

- Скорость быстрого перемещения по оси X: 60 м/мин

- Скорость быстрого перемещения по оси Z: 30 м/мин

- Усилие подачи по осям X и Z: 10 кН

- Диаметр шарико-винтовой пары по осям X / Z: 40 мм

- Инструментальный держатель: 12-позиционная револьверная головка, гнездо для цилиндрического хвостовика DIN 69880 (VDI 40)

- Диаметр хвостовика инструмента: 40 мм

- Макс. длина инструмента с держателем: 190 мм

- Макс. радиус зацепления инструмента: 760 мм

- Макс. скорость приводных инструментов: 6000 об/мин

- Угловая скорость приводных инструментов: 3000 об/мин

- Максимальная мощность приводных инструментов: 8,5 кВт

- Максимальный крутящий момент приводных инструментов (10/40/100 % ED): 40 / 24 / 15 Нм

- Источник питания / тип тока: 3 ~

- Частота: 50 Гц

- Рабочее напряжение: 400 В

- Общее управляющее напряжение (постоянный ток): 24 В

- Напряжение управления клапаном / переменный ток: 24 В (постоянный ток) / 230 В (переменный ток)

- Подключение освещения: 24 В

- Мощность подключения: 36 кВт

- Номинальный ток: 64 А

- Предохранитель питания: 80 А

- Стандарт исполнения электрооборудования: VDE 0113

- Длина, включая конвейер для стружки: 4185 мм

Дополнительное оборудование, не входит в комплект

• Вместимость бака для охлаждающей жидкости: 360 литров

Преимущества станка

Технические преимущества станка

• Высокая точность обработки, высокие скорости перемещения, высокая максимальная скорость приводных инструментов

• Станок рассчитан на односменную работу

• Максимальная температура в помещении: до 30 °C

• Максимальная влажность: 50 %

• Уровень звукового давления: 78 дБ(А)

Дополнительная информация

Оборудование по-прежнему находится под напряжением
