EMCO - E45AT-TUR-EMC-2019-00001

• Соединение: KK5 (DIN 55026)

• Диаметр прутка: 45 мм

• Мощность привода: 13 кВт

• Диапазон скоростей: 0–6300 об/мин

• Ось C на главном шпинделе

Инструментальная револьверная головка

• 12-позиционная осевая VDI30

• Логика управления для до 6 приводных инструментов

• Приводные инструменты: макс. 4 кВт / макс. 16 Нм

• Частота вращения приводных инструментов: 0–5000 об/мин

Задняя бабка

• Программируемый, с гидравлическим приводом

• Макс. зажимное усилие: 6000 Н

• Конус Морзе: MK4

• Полый зажимной цилиндр с вытяжной трубкой

Управление и программное обеспечение

• SINUMERIK 828D OPERATE

• Диалоговое программирование SHOPTURN

• USB-интерфейс

• Сеть / Ethernet

• 10,4-дюймовый цветной TFT-монитор

• 3D-моделирование

Возможности носителей и станка

• Освещение станка

• Система подачи охлаждающей жидкости, включая насос (3,5 бар)

• Гидравлический агрегат

• Интерфейс для конвейера стружки

• Сертификат CE

• Техническая документация

Измерение инструмента (E45)

• Измерительный рычаг, закрепленный в рабочей зоне

• Измерение инструмента на револьверной головке

• Короткое время настройки / точное измерение / экономичность

Зажим заготовки

• 3-кулачковый патрон KK5

• Макс. скорость: 6300 об/мин

• Диаметр: 20 мм

• Мягкие + жесткие губки

Прочее (связанное со станком)

• Водяной пистолет

• Подача воздуха на шпиндель

• Сепаратор масла/охлаждающей жидкости

• Автоматический контроль охлаждающей жидкости

• Электронный маховик

• Защита при сменe инструмента

• Гидравлические соединения

• Пневматические соединения

• Упаковка станка: поддон + рулонный чехол

Дополнительное оборудование

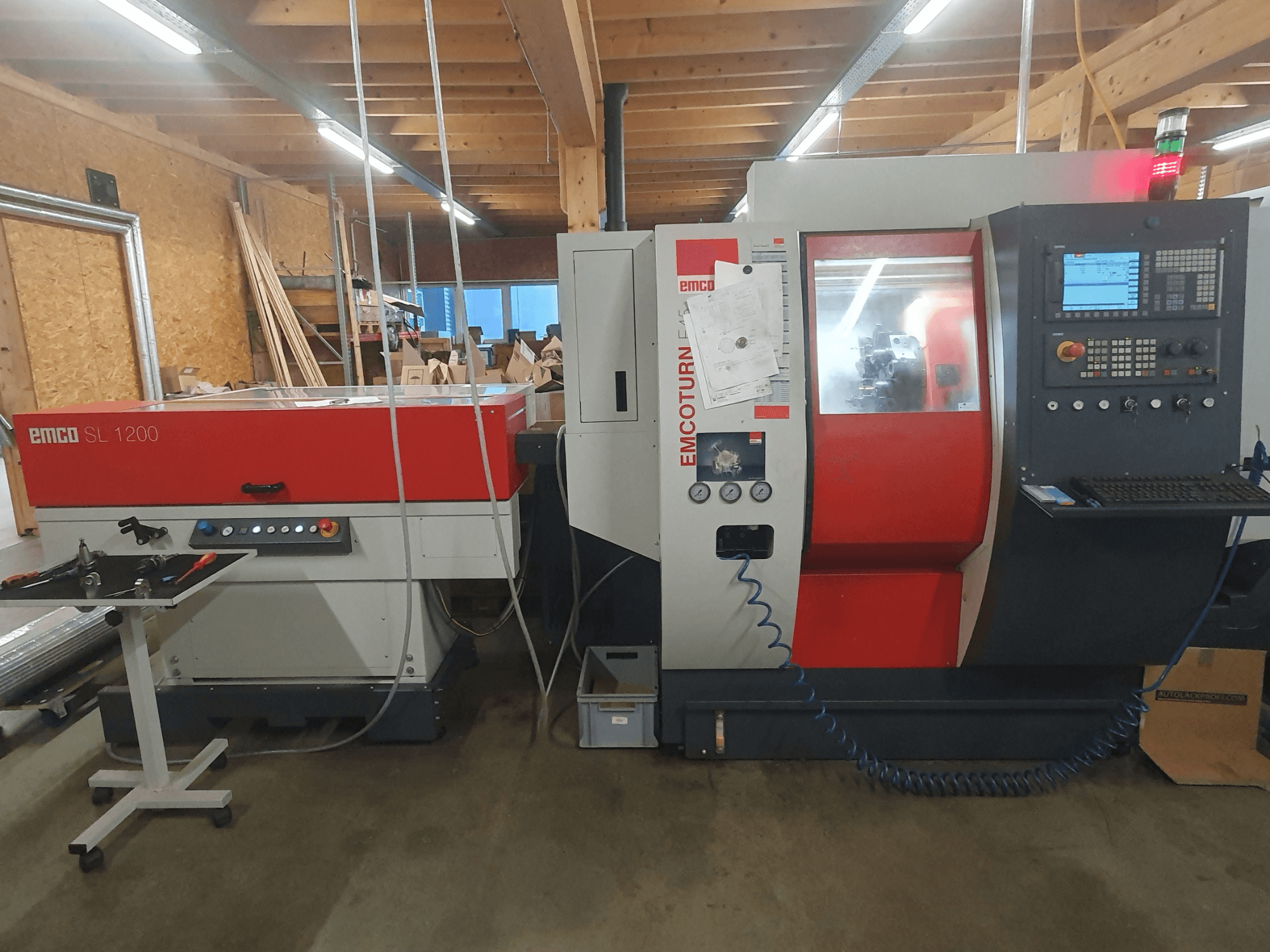

Подающий механизм / магазин прутков (SL1200 – как указано)

• Длина прутка: 850–1200 мм

• Диаметр прутка: Ø 8–95 мм

• Макс. скорость подачи: 60 м/мин

• Смена прутка: прибл. 3 с

• Смена магазина: прибл. 15 с

• Площадь опоры заготовки: 550 × 1210 мм

• Вместимость материала: 10 × Ø 55 мм

• Сторона управления: правая

• Питание: 240 В постоянного тока

• Давление воздуха: 6 бар

• Габаритные размеры: 1700 × 1250 × 1090–1380 мм

• Вес: прибл. 500 кг

• Устройство безопасности: CE

• Функция высокой скорости

• Техническая документация

Удлинение шпинделя (для работы с автоподагатором прутка)

• E45 / MT45 / HT45 → DM45

• Для шпинделя 45 мм

• Короткие прутки длиной до 1100 мм

• С переходными втулками (3 шт.)

• Требуется для использования с SL1200

Конвейер для стружки

• Конвейер с откидной лентой

• Высота разгрузки: 1200 мм

Агрегат подачи охлаждающей жидкости высокого давления

• 14 бар / 50 Гц

• Дополнительный насос высокого давления

• Для инструментов с внутренней подачей охлаждающей жидкости

• Интерфейс и программное обеспечение

Интерфейс робота

• Интерфейс PROFI-NET

• Сигналы 24 В

• Разблокировка системы безопасности

• Переключение режима работы: автоматический/ручной

Дополнительные компоненты

• Клавиатура ПК USB (QWERTY)

• Светодиодный индикатор состояния машины: зеленый (автоматический режим), красный (сигнализация), белый (подача материала)

Комплект для установки и монтажа

• 4× амортизаторы вибрации

• 4× монтажные кронштейны

• 4× анкеры повышенной прочности

Устройство сбора деталей

• С пневматическим приводом

• Макс. длина детали: 120 мм

• Макс. диаметр: 45 мм (51 мм)

• Макс. вес: 2 кг

• Сборный ящик / конвейерная лента
