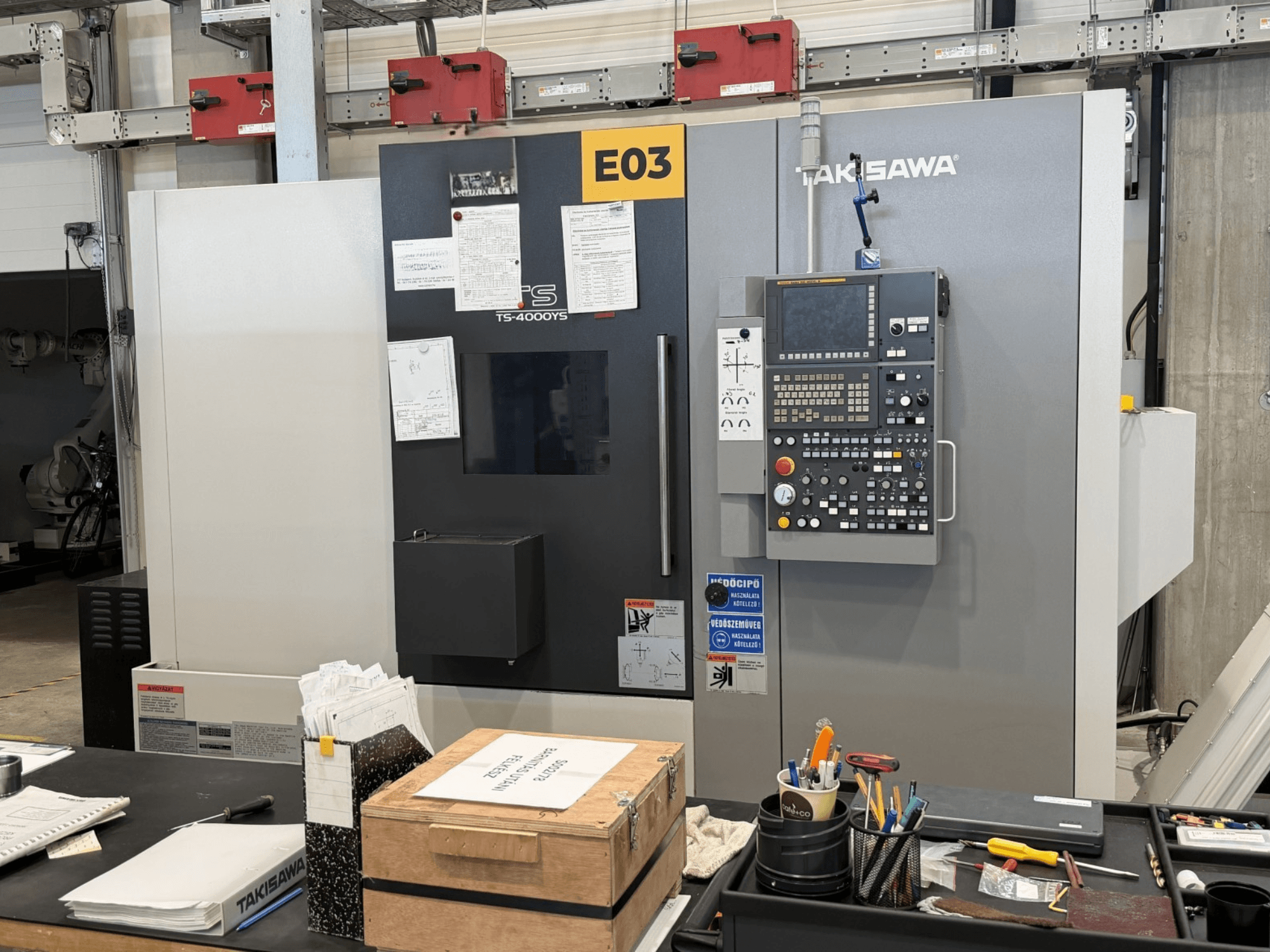

Takisawa - TS-4000YSHU-TUR-TAK-2021-00002

Производительность:

• Макс. диаметр заготовки: Ø 600 мм

• Макс. диаметр токарной обработки × длина: Ø 370 × 750 мм

• Диаметр обрабатываемого прутка: Ø 82 мм

Главный шпиндель:

• Высота оси шпинделя от пола: 1140 мм

• Диаметр подшипника/отверстия: Ø 140 / Ø 90 мм

• Передняя часть шпинделя: A2-8

• Разрешение оси C: 0,001°

Контрашпиндель:

• Высота оси шпинделя от пола: 1140 мм

• Диаметр подшипника/отверстия: Ø 90 / Ø 53 мм

• Концевая часть шпинделя: F-140

• Скорость: 6000 об/мин (1/min)

• Разрешение оси C: 0,001°

Ход:

• Y: от -50 до +70 мм

• A: 780 мм

Быстрый переход:

• X: 30 м/мин

• Z: 30 м/мин

• Y: 10 м/мин

• A: 30 м/мин

Мощность:

• Двигатель главного шпинделя (30 мин. / 100 % ED): переменный ток 22 / 15 кВт

• Макс. крутящий момент (главный шпиндель): 618 Нм (S3 25 %)

• Двигатель противошатуна (30 мин. / 100 % рабочего цикла): переменный ток 11 / 7,5 кВт

• Макс. крутящий момент (контршпиндель): 175 Нм (S3 25 %)

Приводные инструменты:

• Позиции револьверной головки: 12 шт.

• Макс. скорость: 6000 об/мин (1/min)

• Мощность привода (S3 25 % / 100 % рабочего цикла): 7,5 / 3,7 кВт

• Макс. крутящий момент: 48 Нм

Инструмент:

• Поперечное сечение хвостовика инструмента: 25 × 25 мм

• Диаметр расточного стержня: Ø 50 мм

Управление: ЧПУ с ведением по траектории FANUC 32i-B
