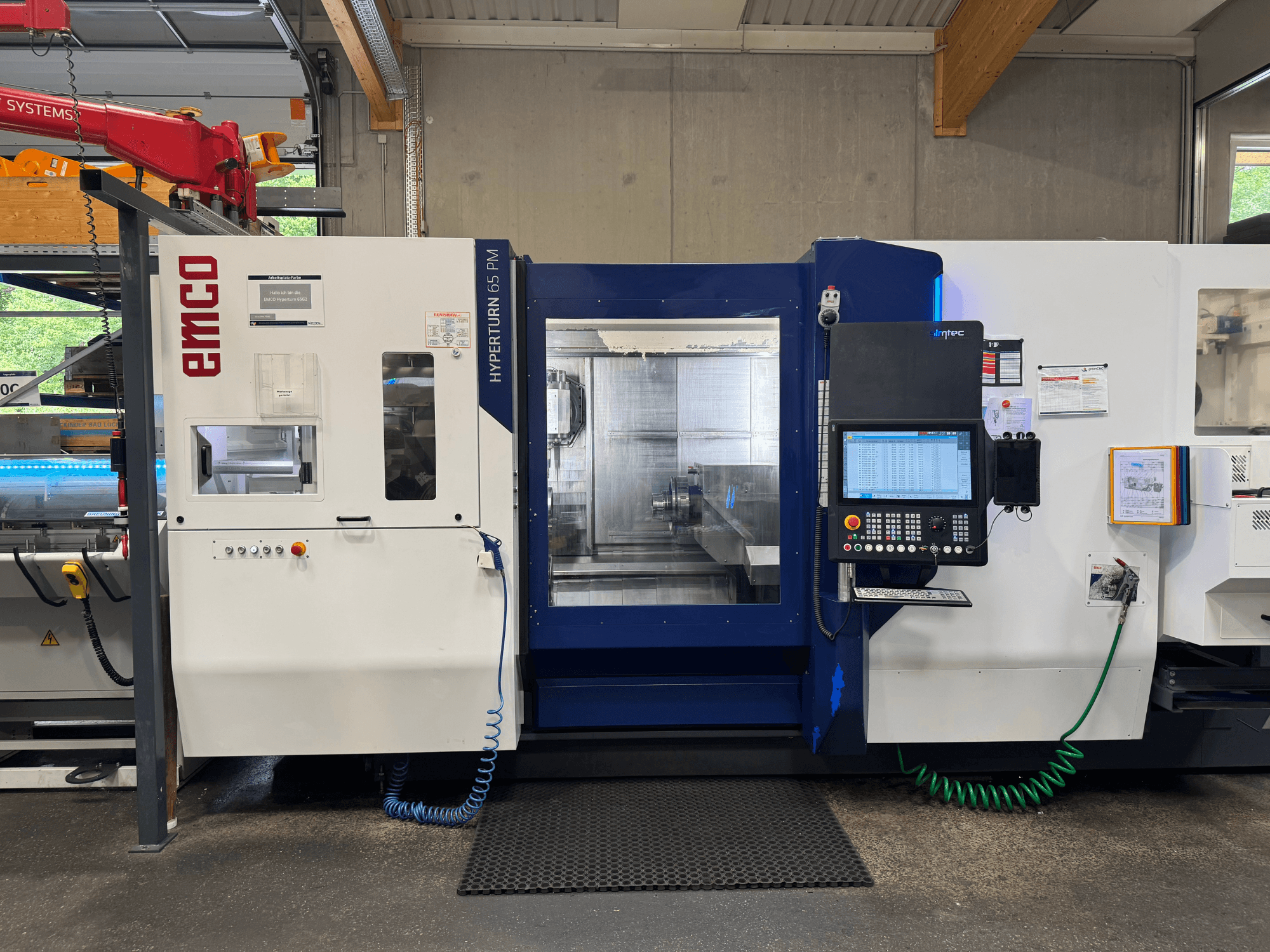

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Главный шпиндель (прямой привод):

  • Макс. крутящий момент: 250 Нм

• Вспомогательный шпиндель (прямой привод):

  • Макс. приводная сила: 29 кН (в комплекте)

  • Макс. крутящий момент: 250 Нм

  • Диапазон скоростей: 0–5000 об/мин

• Фрезерный шпиндель (прямой привод):

  • Макс. мощность привода: 37 кВт

  • Макс. крутящий момент: 30 Нм

  • Диапазон скоростей: 0–12 000 об/мин

• Инструментальная револьверная головка (прямой привод):

  • Макс. мощность привода: 10 кВт

  • Макс. крутящий момент: 30 Нм

  • Диапазон скоростей: 0–12 000 об/мин

• Кинематика и оси:

  • Верхний поперечный суппорт с токарно-фрезерным шпинделем в качестве приводного шпинделя; гидравлическое зажатие при токарной обработке

  • Ход оси Y: +/- 120 мм

  • Ось B с прямым приводом: +/- 120°, гидравлическое зажатие

• Оснастка:

  • 40-позиционный инструментальный магазин, HSK-T63

  • 12-позиционная радиальная револьверная головка с прямым приводом, интерфейс инструмента BMT55P

• Шпиндели и зажим:

  • Цилиндр с высоким усилием зажима с вытяжной трубкой для главного шпинделя

  • Полный зажимной цилиндр с частичным полым зажимом глубиной 66 x 550 мм в противошпинделе

  • Программируемое давление зажима для главного и контршпинделя

  • Внешняя промывка подачи на главном и противовращающемся шпинделях

  • Механический стопор на главном и противовращающемся шпинделях

  • Ось C для главного и контршпинделя

• Управление и интерфейс оператора:

  • SINUMERIK ONE / OPERATE, пользовательский интерфейс на базе приложения EMCONNECT

  • 22-дюймовый мультитач-дисплей

  • IPC с 240 ГБ

  • Программирование с помощью диалоговых окон SHOPTURN

  • 3D-моделирование и черчение

  • Обнаружение остатков материала

  • Разблокировка из внешней памяти

  • Средство чтения CAD-файлов (импорт DXF)

  • TRANSMIT и TRACYL для программирования оси C

  • USB-интерфейс, сетевой диск (Ethernet)

  • Клавиатура ПК, включая горячие клавиши HMI

  • Светодиодная панель состояния

• Рабочие жидкости и коммуникации:

  • 2 линии подачи охлаждающей жидкости под давлением 25 бар

  • 2 промывочных насоса при давлении 4,3 бар

  • Блок кондиционирования воздуха в шкафу управления

  • Система охлаждения для двигателей шпинделей, фрезерного шпинделя, мотора крутящего момента оси B и прямого привода револьверной головки

  • Гидравлический агрегат

  • Освещение станка

  • 8 выравнивающих элементов

• Обратная связь/измерение:

  • Стеклянные линейки: X1 (включая пневматическую систему), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Дополнительное оборудование

• Управление стружкой и фильтрация:

  • Шарнирно-ленточный конвейер для стружки, высота разгрузки 1200 мм

  • Ленточная фильтрующая система, 980 литров

  • Насос для грязной воды

• Опции управления/мониторинга:

  • Электронный маховик BAOD-SL (переносной, с магнитным креплением для контроллеров Siemens)

  • Система контроля поломки и износа инструмента EMCO / B40D-SL

  • Беспроводной датчик / система контроля поломки сверл HSK BK-MICRO

  • 4-осевое точение / сбалансированная резка (опция SINUMERIK)

  • Альтернативная частота вращения переднего шпинделя (опция SINUMERIK)

  • Револьверная головка в качестве задней бабки (опция SINUMERIK)

  • Контршпиндель в качестве задней бабки (опция SINUMERIK)

• Подающий механизм прутков (технические характеристики согласно предоставленным данным):

  • Длина прутка: 300–1200 мм

  • Диаметр прутка: 10–104 мм

  • Опорная поверхность для материала (вид спереди): 800 × 1250 мм

  • Вместимость: 12 прутков диаметром 65 мм

  • Макс. грузоподъемность: 400 кг (макс. 74 кг/пруток)

  • Прямоугольный профиль: мин. длина ребра 6 мм; макс. окружность 105 мм

  • Шестигранный профиль: SW от 5 до 85 мм

  • Круглый профиль: <15 мм

  • Глубина втягивания толкателя: 1470 мм

  • Источник питания: 24 В постоянного тока (интерфейс)

  • Габаритные размеры: длина 1800 мм; ширина 1315 мм

  • Высота суппорта/шпинделя: 1090–1330 мм

  • Вес: прибл. 620 кг

• Принадлежности:
  зажимной патрон, система быстрой смены Hainbuch Centrotex M.
  Axzug SE100
  Axzug SE65
  Axfix SE 65
  Axfix SE100
  Натяжной штифт T210 GR0
  4 патрона Bachen INOFlex® VT-S 016 (160 патронов)
  Стоимость товара: ок. 70 000 €

  А также BMT 55 держатель снизу
  и 40 держателей HSK (стоимость товара прибл.: 30 000)

• В комплект входит 3D-датчик (HSK63)
