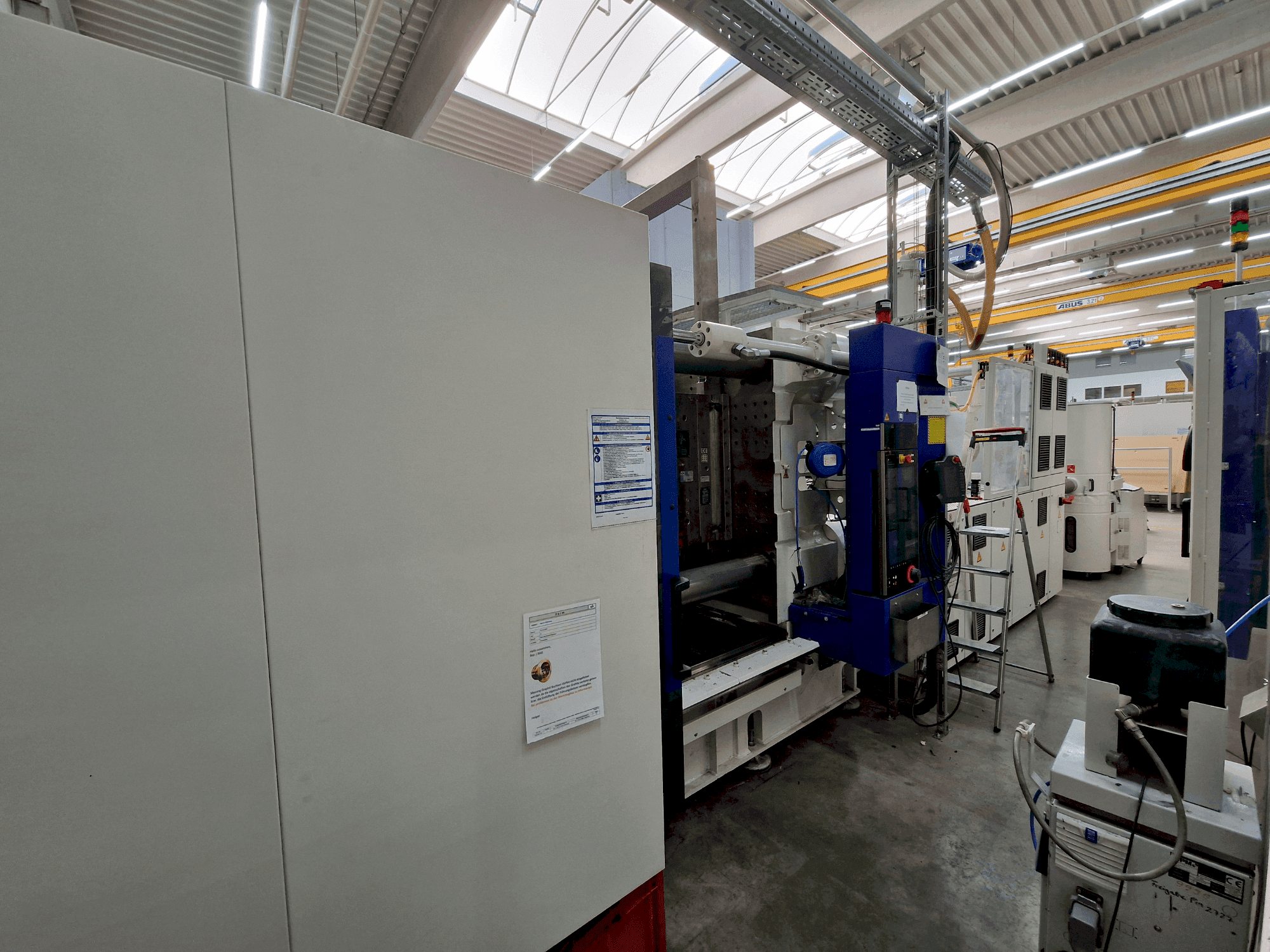

Engel - duo 2400/650DE-INJ-ENG-2019-00004

Дополнительное оборудование

• Емкость масляного бака - инжекторная установка: 500 l

• Максимальная мощность охлаждения (32°C воды на входе): 29,40 kWcool

• Расход воды (32°C): 4,80 м3/ч

Преимущества оборудования

Качественные преимущества машины

• Машина оснащена электрическими водяными аккумуляторами (4 e-flomos с 8 контурами каждый).

• Узлы впрыска оснащены аккумуляторами, которые обеспечивают высокое давление впрыска до 2400 бар при шнеке 60 мм.

Технические преимущества машины

• Максимальная производительность впрыска: 890 см³

• Крутящий момент шнека: 2000 нм // максимальная скорость шнека при пониженном крутящем моменте: 275 мин-1

• Уменьшенный крутящий момент при максимальной скорости вращения шнека: 1600 нм

• Скорость извлечения (3-зонный шнек): 51 г/с // скорость восстановления (барьерный шнек): 67. 1 г/с

• Скорость впрыска: 353 см³/с

• Ход форсунки: 950 мм

• Коэффициент Ld: 24. 0

• Зоны нагрева, включая форсунку: 8 // мощность нагрева: 27. 5 кВт

• Усилие открытия с нажимной площадкой: 510 кн

• Максимальное расстояние между пластинами: 1750 мм

Дополнительная информация

Размеры и вес

• Ширина выгрузного желоба: 1100 мм

• Вес зажимного устройства: 20 000 кг

• Максимальный вес пресс-формы (подвижная плита): 7 330 кг

• Максимальный вес пресс-формы (неподвижная платформа): 7 330 кг

• Максимальный вес пресс-формы (общий): 11 000 кг

Данные цикла (Euromap 6)

• Ход: 700 мм

• Время сухого цикла: 2,9 с

Система управления: Monocompute CC300

Основные характеристики

• 21,5-дюймовый сенсорный экран с разрешением Full HD

• Интерфейс USB / подключение к сети Ethernet

• Элемент управления E-move

• 3 ключ-карты для входа пользователей

• Графические символы для управления циклом

• Языки экрана: Немецкий, английский

• Акустический сигнал об ошибке / Сигнальная лампочка для отображения ошибок

Программы и мониторинг

• Контроль мощности: оптимизация работы двигателя во время дозирования

• Измерение параллельности пресс-формы

• IQ Weight Monitor: мониторинг веса и вязкости дробины

• IQ Weight Control: автоматическая регулировка параметров впрыска при колебаниях

• Интерфейс контроля качества (время впрыска, время дозирования, давление, время цикла)

• Возможность непрерывного впрыска при отключенном контроле

Зажимной узел и пластины

• Усиленные зажимные пластины (FAP и BAP +50 мм каждая)

• Уменьшенная минимальная/максимальная высота инструмента и расстояние между панелями (-100 мм за счет усиления)

• FAP: минимально возможное отверстие в плите, сферическая калотта сведена к минимуму

• BAP: без отверстия для выталкивателя

• Дополнительная резьба в соответствии с EUROMAP VOL1

• Центрирующие канавки в соответствии с чертежом

• Выталкиватель пластин - вариант A (адаптирован к схеме зажима)

• Защитный интерфейс для выталкивателя

Гидравлика и стержневые тяги

• Гидравлическое протягивание сердечника:

  • 1-кратный на подвижной плите

  • 2-кратное на неподвижной плите

  • 2-кратная на подвижной плите с пропорциональным клапаном PQ, измерение объема, регулировка давления/скорости

• Интерфейс для промежуточного положения вытягивания стержня

Нагрев и охлаждение пресс-формы

• Нагрев пресс-формы: 16 контуров, макс. 40 кВт тепловой мощности (Euromap 14)

• Интерфейс контроля температуры (подвижная и неподвижная плита)

• 4-кратное гидравлическое управление форсунками пресс-формы

• Отдельное подключение охлаждающей воды (инструмент и машина)

• Интерфейс блока управления температурой: протокол Engel, токовая петля 20 мА

• 4-ходовой регулятор расхода (0-10 л/мин)

• Технические характеристики шланга: макс. 90 °C / 4 бар

• Шланги для охлаждения пресс-формы

• 4 контура контроля температуры в задней части машины

• Промывочная насадка с зажимом для шланга

• 2× системы термостатирования ENGEL e-formo (1-15 л/мин, 8 контуров, макс. 120 °C)

• 1 распределитель для неподвижной плиты, 1 для подвижной плиты

• Дополнительный блок e-formo на рабочей стороне (опция)

Привод и гидравлика

• ENGEL ecodrive S+V3 (сервопривод с регулировкой скорости)

• Закрытая система управления давлением и скоростью (замкнутый контур)

• 2× 50-литровые гидравлические аккумуляторы (для процесса распыления)

• Расположение аккумулятора спереди (в соответствии с чертежом)

• Масляный радиатор (стандартная емкость)

• Поставляется без заливки масла (при вводе в эксплуатацию масло содержит цинк)

• Тихая, энергоэффективная гидравлика с оптимизированным управлением, фильтрацией, предварительным подогревом и охлаждением масла

Блок впрыска

• Биметаллический цилиндр (на основе Fe), устойчивый к истиранию и коррозии, до 350 °C

• Дополнительный зональный нагрев на стволе

• Упорная шайба (диафрагма) для шнека S8, Ø 60 мм, L/D 24, геометрия G1

• Обратный клапан UNR9 RGB (порошковая металлургическая хромированная сталь)

• Коррозионностойкий фланец

• Специальное открытое сопло, коррозионностойкое, резьба фланца V445x3, радиус 15 мм, отверстие 8 мм

• Выходное отверстие форсунки подходит для подключения к горячему трубопроводу

• Подогрев цилиндра и сопла 230 В

• Керамические крышки цилиндров

• Изолированные зоны нагрева (не подходит для ПК, ПММА, ПВХ и т.д.)

Электрическая система

• Напряжение питания: 3×400 В + N + PE / 50 Гц

• Розетки Schuko (230 В), макс. 2 шт.

• 3-фазная розетка CEE (10/16 A)

• Беспотенциальные контакты: 4 входа / 4 выхода (свободно программируемые)

Интерфейсы (Euromap)

• 13 - Конечные положения тяги сердечника

• 14 - Нагрев

• 63 - Доступ к данным в режиме онлайн

• 65 - Расчет резервуара

Робот и принадлежности

• Робот ENGEL easix (KR 60, специальная версия)

• Блок управления роботом без многократной интеграции

• Сборка и тестирование в ENGEL

• Инструкция по эксплуатации: печатная + CD (немецкий)

Соответствие требованиям, дизайн и дополнительные функции

• Соответствие стандарту EN 201 (безопасность оборудования)

• Лакокрасочное покрытие: RAL 9002 (серо-белый) и RAL 5002 (ультрамариновый синий), специальный дизайн ENGEL

• Базовый пакет E-connect.24 (дистанционное обслуживание)

• Ножки станка (стандартная версия)

• Маркировка на немецком языке

• Все 4 блока E-Flomo полностью обновлены компанией ENGEL
