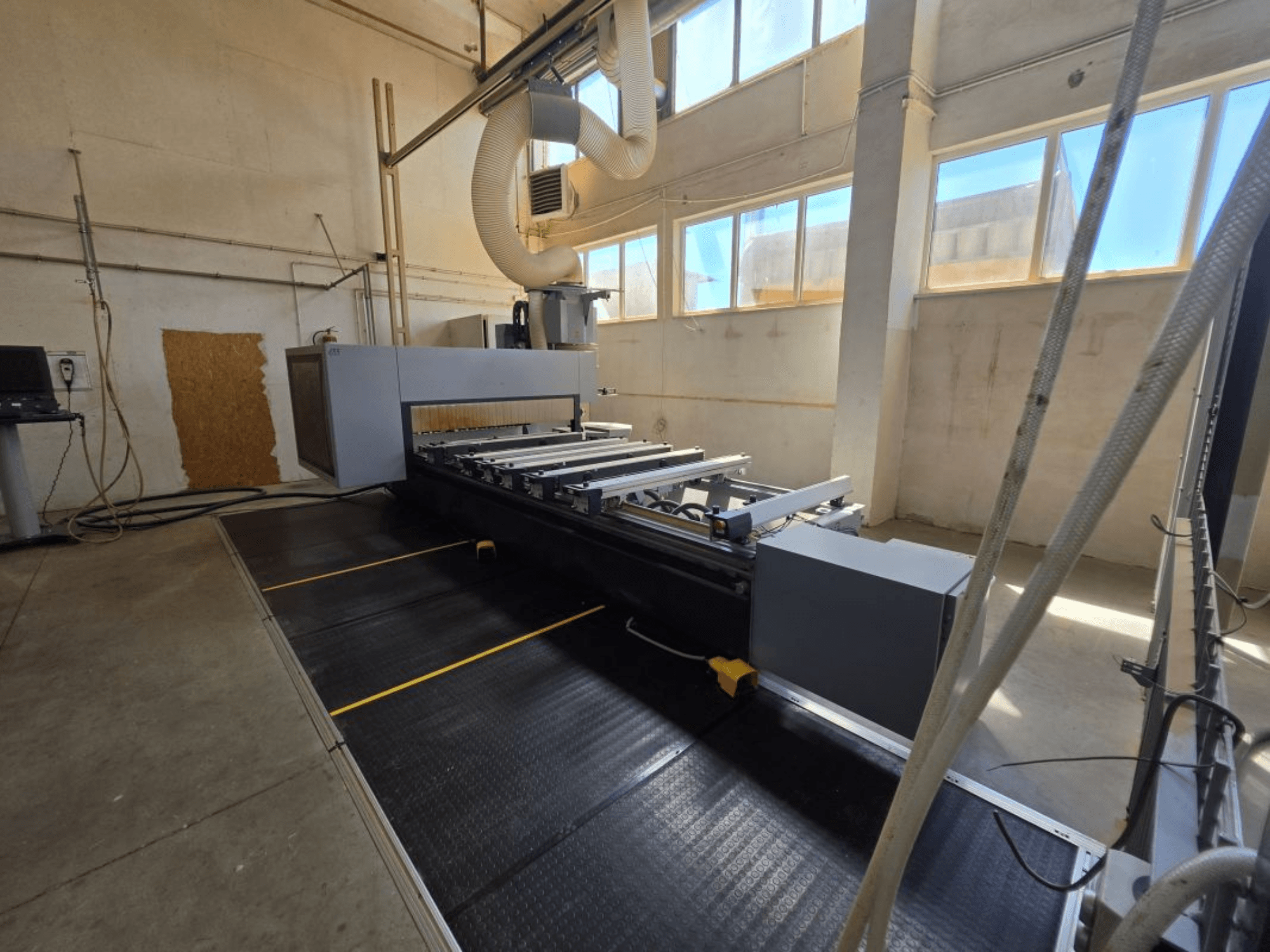

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Часы работы: 9,370 h

• Конструкция: Сверхпрочная сварная стальная рама; подвижный портал с двойным приводом

• Питание/электрика: 3x400 В, 50-60 Гц

• Программное обеспечение для ЧПУ: WoodFlash suite (панель управления, база данных инструментов, редактор программ, 2D-симулятор, 3D-превью, импорт DXF, функции CAD, параметрическое/абсолютное/инкрементное программирование, карманное фрезерование, гравировка, оптимизация последовательности, виртуальные плоскости, подпрограммы)

• Органы управления и интерфейс оператора:

  • Панель ЧПУ для полного управления станком

  • Мобильный терминал оператора с 24-дюймовым светодиодным монитором, клавиатурой/мышью, USB

  • Ручное управление подачей (отклонение подачи, E-стоп, ручная подача)

• Рабочая зона и перемещения:

  • Рабочая зона: X 3000 мм, Y 1550 мм

  • Высота зазора по Z: 150 мм

• Главный шпиндель (5-осевой):

  • 5-осевой электрошпиндель с карданным шарниром, жидкостное охлаждение, керамические подшипники, вращение R/L

  • Мощность 12 кВт (S6), 1,000-24,000 об/мин

  • Держатель инструмента HSK F63

  • Максимальный вес инструмента 6 кг; максимальный пильный диск Ø 350 мм

  • Встроенный держатель агрегата; вытяжной кожух с электроприводом

• Оси и система перемещения:

  • Портал с двойным приводом

  • X: цилиндрическая рейка и шестерня, закаленные линейные направляющие

  • Y: шарико-винтовая пара, закаленные линейные направляющие

  • Z: шарико-винтовая пара, закаленные линейные направляющие

  • Автоматическая центральная смазка

• Инструментальные магазины:

  • Линейный: 12 позиций, агрегатный захват; максимальный инструмент Ø 250 мм, длина 240 мм

  • Поворотный (на портале): 18 позиций; максимальный инструмент Ø 250 мм, длина 280 мм

  • Станция захвата пильного диска: максимальный размер диска Ø 350 мм

• Сверление и фрезерование:

  • Сверлильная головка DH18 6H 2S:

    • 12 вертикальных шпинделей (7X / 5Y), 6 горизонтальных шпинделей (4X / 2Y)

    • Ход/длина сверла макс. 70 мм; держатель инструмента Ø 10 мм; индивидуальный привод

  • Пилы для обработки пазов: 2 диска (1X / 1Y), макс. Ø 120 мм, толщина корпуса макс. 5 мм, до 6 000 об/мин.

• Вакуум и зажим:

  • Консольный стол с 6 консолями; передние/задние программируемые упоры

  • Беспроводная двухконтурная вакуумная система; высота чаши 100 мм

  • Пневматическая блокировка консоли; 4 подвижных боковых упора; дополнительные опорные рычаги

  • Производительность вакуумного насоса: 90 м³/ч @50 Гц, 108 м³/ч @60 Гц

  • Дополнительное вакуумное оборудование: левое/правое подключение шаблонов; управляемый сжатый воздух для зажимов рамы; независимое управление вакуумом/воздухом для каждой консоли

• Безопасность:

  • Система безопасности CE, световая завеса, система аварийной остановки

  • Защитное ограждение с левой стороны, контроль безопасности двери

  • Датчики вакуума и сжатого воздуха

  • Дополнительная система защитных ковриков

Дополнительное оборудование

• Дополнительная система механической блокировки по осям А и С

• Пакет дистанционного обслуживания через Интернет

• Программное обеспечение для создания корпуса шкафа (пакет для 3D проектирования шкафа)

• Набор сервисных инструментов

• Документация: Польские руководства; руководство по установке WoodFlash

• Дополнительные опорные кронштейны для консолей

• Входящие в комплект аксессуары:

  • 11 вакуумных чашек FA 140 × 115 × 100 мм

  • 4 вакуумных стакана FA 125 × 75 × 100 мм

Примечание: Технические данные приведены только для информации и не являются обязательными.
