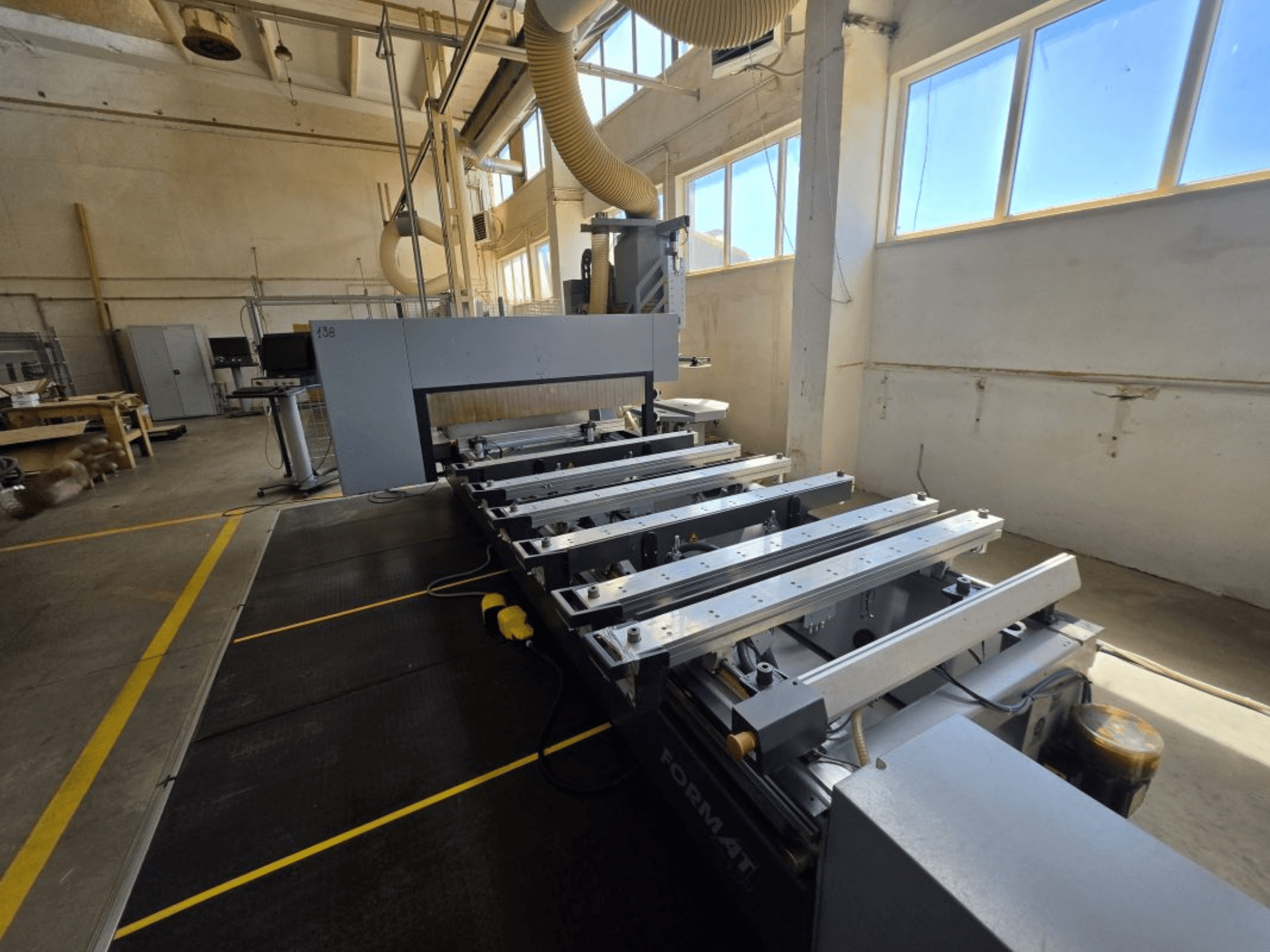

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Часы работы: 6,442 h

• Состояние: Не восстановленное - без гарантии

Общие сведения

• Конструкция: Сварная стальная рама повышенной прочности, усиленная

• Портал: Подвижный портал с двойным приводом

• 5-осевая одновременная обработка

• Программное обеспечение управления: WoodFlash CNC

• Пакет дистанционного обслуживания через интернет

Рабочая зона и оси

• Рабочая область: X 3000 мм / Y 1550 мм / Z зазор 250 мм

• Приводы: X косозубая рейка и шестерня; Y/Z прецизионные шарико-винтовые пары

• Направляющие: Линейные по всем осям

• Смазка: Автоматическая центральная система

Главный шпиндель (5-осевой электрошпиндель)

• Тип: Карданный шарнир 5-осевого шпинделя, правое вращение

• Мощность: 12 кВт (S6), полная мощность около 12 000 об/мин

• Скорость: 1,000-24,000 об/мин

• Инструментальный интерфейс: HSK F63

• Охлаждение: Жидкостное охлаждение; керамические подшипники с воздушным охлаждением

• Встроенный держатель агрегатов; вытяжной колпак с электроприводом

• Максимальный вес инструмента: 6 кг

• Максимальный диаметр пильного диска: 350 мм

Магазины для инструмента

• Линейный магазин: 12 позиций, левая сторона рамы; отдельный приемник заполнителя; максимальный Ø инструмента 250 мм; максимальная длина инструмента 240 мм

• Магазин поворотных дисков: 18 позиций на подвижном портале; поддерживает сверла и агрегаты; максимальный инструмент Ø 250 мм; максимальная длина инструмента 280 мм

Сверлильный агрегат (DH18 6H 1S)

• Вертикальные шпиндели: всего 12 (7 по X, 5 по Y)

• Горизонтальные шпиндели: всего 6 (4 по X, 2 по Y)

• Ход/глубина сверления: до 70 мм; размер держателя инструмента 10 мм; шпиндели с индивидуальным управлением

• Встроенная пазовальная пила: Ø 120 мм; максимальная толщина корпуса 5 мм; до 7 500 об/мин

Вакуум и зажим

• Консольный стол: 6 консолей с передними/задними упорами; беспроводной двухконтурный вакуум; высота вакуумного стакана 100 мм

• Пневматическая блокировка консолей; программируемые пневматические упоры; 4 подвижных боковых упора

• Усиленные опорные кронштейны (40 кг каждый)

• Производительность вакуумного насоса: 90 м³/ч @50 Гц; 108 м³/ч @60 Гц

• Дополнительное вакуумное соединение для работы с шаблонами

• Управляемый сжатый воздух для зажимов рамы

• Независимое переключение вакуума/воздуха на каждой консоли

Программное обеспечение и управление ЧПУ

• Пакет WoodFlash: Управление ЧПУ, база данных инструментов (Tecno Manager), редактор программ, предварительный просмотр 3D, импорт DXF, функции CAD (поворот/зеркало/масштабирование/копирование), гравировка, карманное фрезерование, параметрическое и абсолютное/инкрементальное программирование, оптимизация обработки

• Панель управления ЧПУ: Полное управление станком, создание/редактирование программ, управление инструментами/заготовками, ручные команды, контроль вакуума/воздуха/безопасности

• Мобильный терминал оператора: 24" Светодиодный монитор, клавиатура, мышь, USB

• Терминал управления скоростью подачи: Потенциометр ручного управления подачей; переменная подача во время обработки

Безопасность

• Система безопасности CE; защитные коврики (вместо светового занавеса)

• Система аварийной остановки

• Защитное ограждение с левой стороны; контроль безопасности двери

• Датчики контроля вакуума и сжатого воздуха

Дополнительное оборудование

• Внешний выключатель разблокировки

• Защищенная система кабельных цепей

• Дополнительная система блокировки осей A и C

• Набор для обслуживания инструмента

• Польский пакет для установки программного обеспечения

• Польское руководство по эксплуатации

• Станция смены пильных дисков на портале
