BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

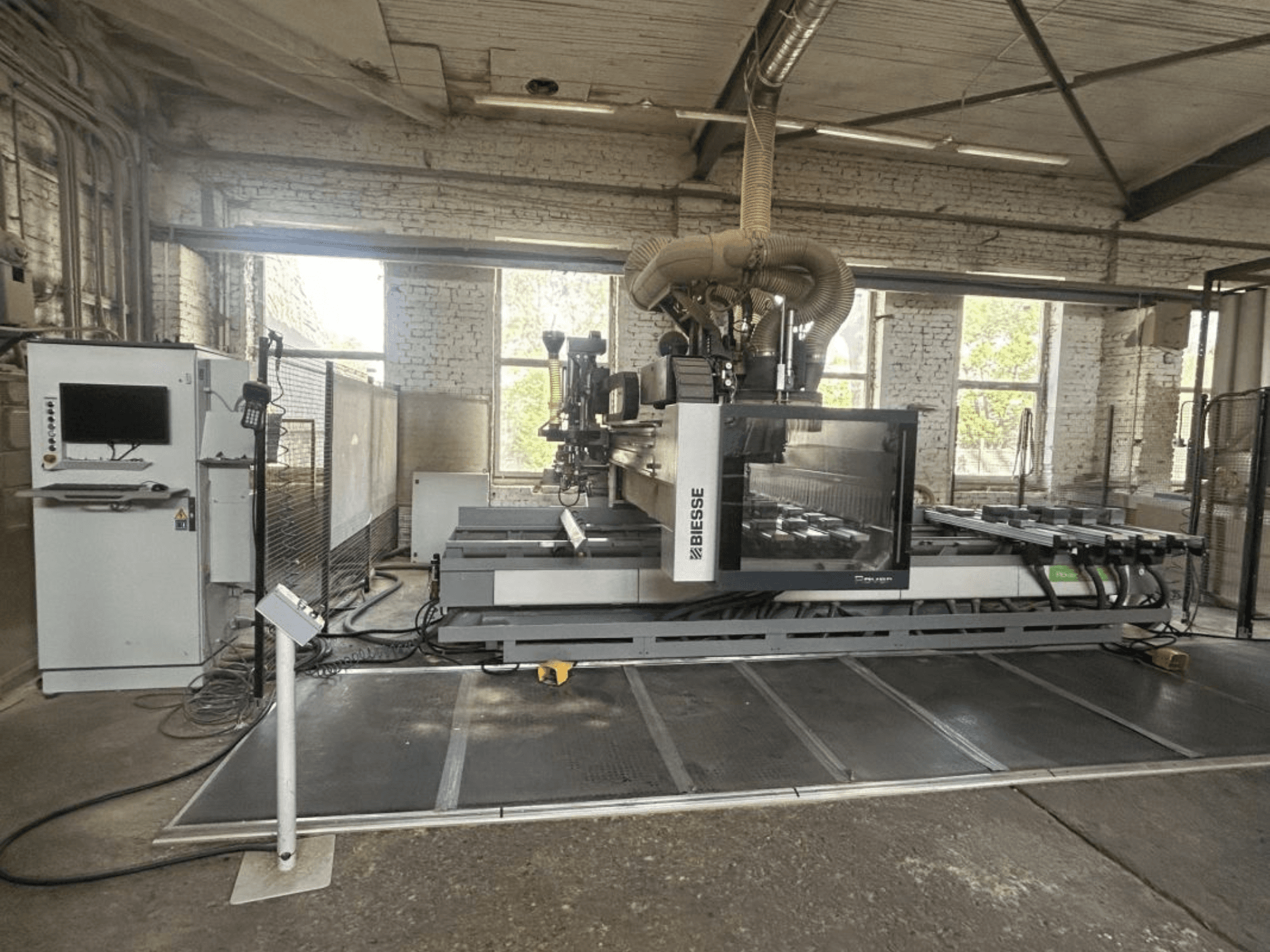

BIESSE ROVER A 1643 EDGE — Технические характеристики Тип станка: обрабатывающий центр с ЧПУ и функцией облицовки кромок

Модель: ROVER A 1643 EDGE

Предназначен для обработки и облицовки кромок фасонных/профилированных панелей. Конфигурация, представленная в документации, соответствует 5-осевой установке. Рабочая зона: Рабочая зона по оси X: 4 320 мм; ход маятникового механизма по оси X: 1 620 мм; рабочая зона по оси Y: прибл. 1 580–1 660 мм; ход по оси Z: 180 мм; рабочая зона по оси X для облицовки кромок: 3 300 мм Рабочая зона по оси Y при облицовке кромок: 1 540 мм Максимальная ширина загрузки по оси Y: 1 900 мм, с возможностью увеличения до 2 100 мм

5-осевой узел 5-осевая обрабатывающая головка

Ось C: непрерывное вращение на 360°

Ось B: непрерывное вращение на 360°

Скорость оси B: 18 об/мин

Скорость оси C: 18 об/мин

Максимальная скорость вращения шпинделя: 24 000 об/мин

Мощность:

11 кВт в режиме S1

13 кВт в режиме S6

Максимальный угол подреза: -10°

Система предотвращения столкновений для 5-осевого агрегата

Подготовка для использования агрегатов на 5-осевом агрегате

Рабочий стол и зажимной рабочий стол ATS

8 опорных балок

32 подвижных каретки

32 пневматических вакуумных присоски

Вакуумные присоски регулируются с шагом 15°

Пневматическая система разделена на 2 рабочие зоны по оси X Производительность вакуумного насоса: 250 м³/ч

6 подъемных балок для облегчения погрузки и разгрузки

28 датчиков для обнаружения опущенных упоров

Опоры и позиционирование

8 задних упоров

8 центральных упоров

4 боковых упора: 2 слева + 2 справа

2 дополнительных боковых упора

4 съемных центральных упора, по 2 слева и справа

2 дополнительных центральных упора

Пневматическое позиционирование и опускание упоров

Сверлительный агрегат Сверлильная головка BH 24L

13 вертикальных независимых шпинделей

5 горизонтальных независимых шпинделей

Пила для прорезания канавок Ø 120 мм

Максимальная глубина прорезания: 25 мм

Программируемая частота вращения шпинделя до 6 000 об/мин

Устройство смены инструмента: 16-позиционный вращающийся магазин инструментов, установленный на каретке по оси X

Для инструментов и агрегатов Максимальный вес инструмента/агрегата: 7,5 кг Общая максимальная нагрузка на магазин: 55 кг

Узел для облицовки кромок Узел для облицовки кромок GU60A

Для плит толщиной до 60 мм

Скорость облицовки кромок до 20 м/мин

Система с двумя прижимными роликами

Клеевой бак с системой нанесения термоклея

Нагревательная лампа для кромки, 600 Вт

Система подачи кромки с ЧПУ

Автоматическая обрезка кромки

Датчик для замкнутых геометрических форм

Принадлежности для облицовки кромок 2-валковый магазин для кромок, установленный на каретке по оси X

Максимальный диаметр рулона: 800 мм

Максимальная высота кромки: 65 мм

Инструмент для скругления углов Ø 85 мм,

пильный агрегат HSK F63

HSK F63 для пропилов и пазов, макс. диаметр пильного диска Ø215 мм Максимальная скорость пилы: 8 400 об/мин Максимальная глубина пропила с диском Ø215 мм: 68 мм

Агрегаты для обрезки кромок

Комбинированные агрегаты для скребкования клея / скребкования кромок

Наборы инструментов для различных толщин кромок

Программное обеспечение bSolid: базовый модуль, 2D-среда CAD, импорт файлов в форматах DXF, CIX и BPP, 3D-моделирование работы станка, управление инструментами, управление 5-осевой обработкой с позиционированием

Создание программ с помощью мастера

Безопасность: соответствие требованиям CE

Защитные коврики Защитные ограждения

Датчики безопасности

Модифицированная система безопасности, позволяющая осуществлять загрузку по оси Y на высоту до 2 100 мм. Краткое описание

Это хорошо оснащенный обрабатывающий центр BIESSE ROVER A 1643 EDGE с ЧПУ, 5-осевой режущей головкой и комплектом для облицовки кромок. В документации указаны непрерывное вращение осей B и C, 5-осевое программирование, 5-осевой контроль столкновений и специальный фланец агрегата для 5-осевого блока, поэтому, исходя из этих документов, его следует рассматривать как 5-осевой станок.

Примечание:

Технические данные и описания являются копиями оригинального подтверждения заказа. Данная информация предоставляется исключительно в информационных целях и не является обязательной к исполнению.
