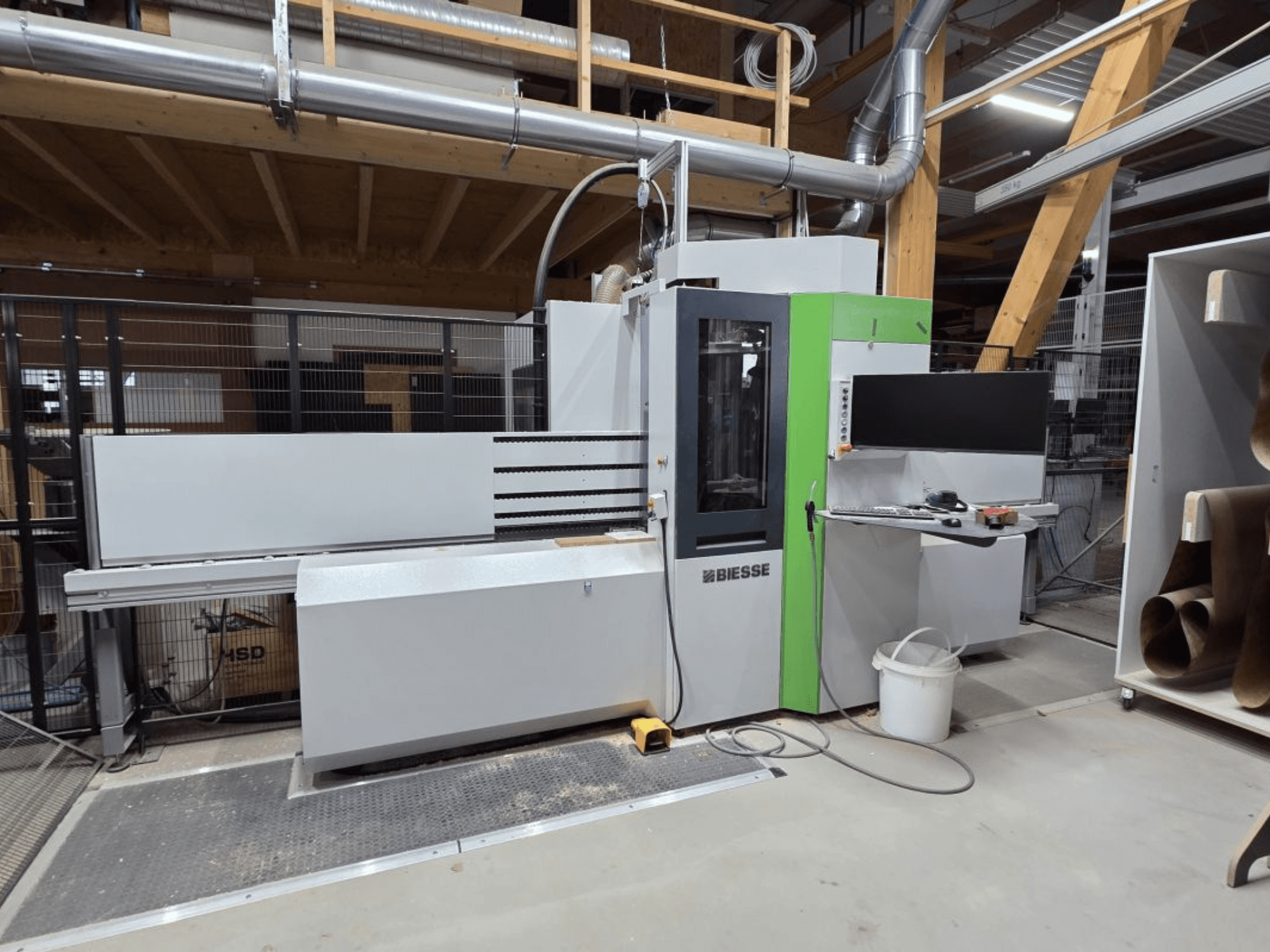

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

Подержанный вертикальный обрабатывающий центр с ЧПУ

Марка: Biesse

Модель: Brema EKO 2.2

Год выпуска: 2022

Технические данные

Рабочая зона

X = 3 200 мм

Y = 1 250 мм

Размеры заготовки

Длина (X): 200–3 200 мм

Ширина (Y): 35–1 250 мм

Толщина (Z): 8–60 мм

Максимальный вес заготовки: 50 кг

Система координат заготовки

Заготовка предварительно позиционируется в продольном направлении (по оси X) в зоне загрузки с левой стороны станка с помощью фиксированного опорного упора, установленного на столе станка.

Устройство позиционирования заготовки

Позиционирование заготовки по оси X осуществляется с помощью двух зажимных захватов, которые надежно удерживают заготовку во время обработки. Перемещение осуществляется двумя сервомоторами с независимым приводом.

Опорная поверхность заготовки

Опорная поверхность заготовки, на которой расположены обрабатывающие узлы, состоит из ряда роликов с резиновым покрытием, которые задают систему отсчета заготовки по оси Z.

С противоположной стороны от обрабатывающих узлов система прижима обеспечивает оптимальное удержание заготовки на протяжении всего процесса обработки.

Трансформатор и электрическое подключение для напряжения питания 380–415 В (±10 %), 50/60 Гц

Блок кондиционирования воздуха для электрического шкафа управления

Система управления bSolid

Комплект HP для высокоскоростного перемещения захватов зажимания заготовки

Комбинированная система, состоящая из сервомоторов и прецизионных планетарных редукторов, обеспечивает скорость позиционирования до 110 м/мин с быстрыми линиями ускорения.

Педаль для открытия/закрытия захватов

Сверлильная головка BH28 с индивидуально выбираемыми шпинделями

- 17 вертикальных шпинделей (7 по оси X, 10 по оси Y)

- 5 горизонтальных шпинделей (3 по оси X, 2 по оси Y)

- 1 пильный агрегат для прорезания канавок с фиксированным направлением резания по оси X

Электрошпиндель мощностью 11 кВт с интерфейсом инструмента HSK-F и крутящим моментом по оси C

- 11 кВт, 24 000 об/мин (непрерывный режим работы S1)

- 6 000–24 000 об/мин, программируемое через ЧПУ

Угловой пильный агрегат HSK-F63

- Максимальная скорость: 8 400 об/мин

Узел сверления и фрезерования верхних и нижних кромок / Узел торцевого сверления и фрезерования

- Максимальная скорость: 9 000 об/мин

- Цанговый держатель ER20

8-позиционный сменщик инструмента — дисковый инструментальный магазин

Комплект «Чувствительные поверхности» для транспортировки заготовок

Лазерное устройство для ручного считывания QR-кодов

SOPHIA — подключение к IoT

Устройство для установки дюбелей Ø8 × 40 мм с впрыском клея

Barcode2HOPS с переменными

Модернизация MultiPost

Разделитель элементов POST

NC-HOPS 7.0

Примечание:

Технические данные и описания являются копиями подтверждения заказа на тот момент. Информация приведена исключительно в информационных целях и не является обязательной к исполнению.
