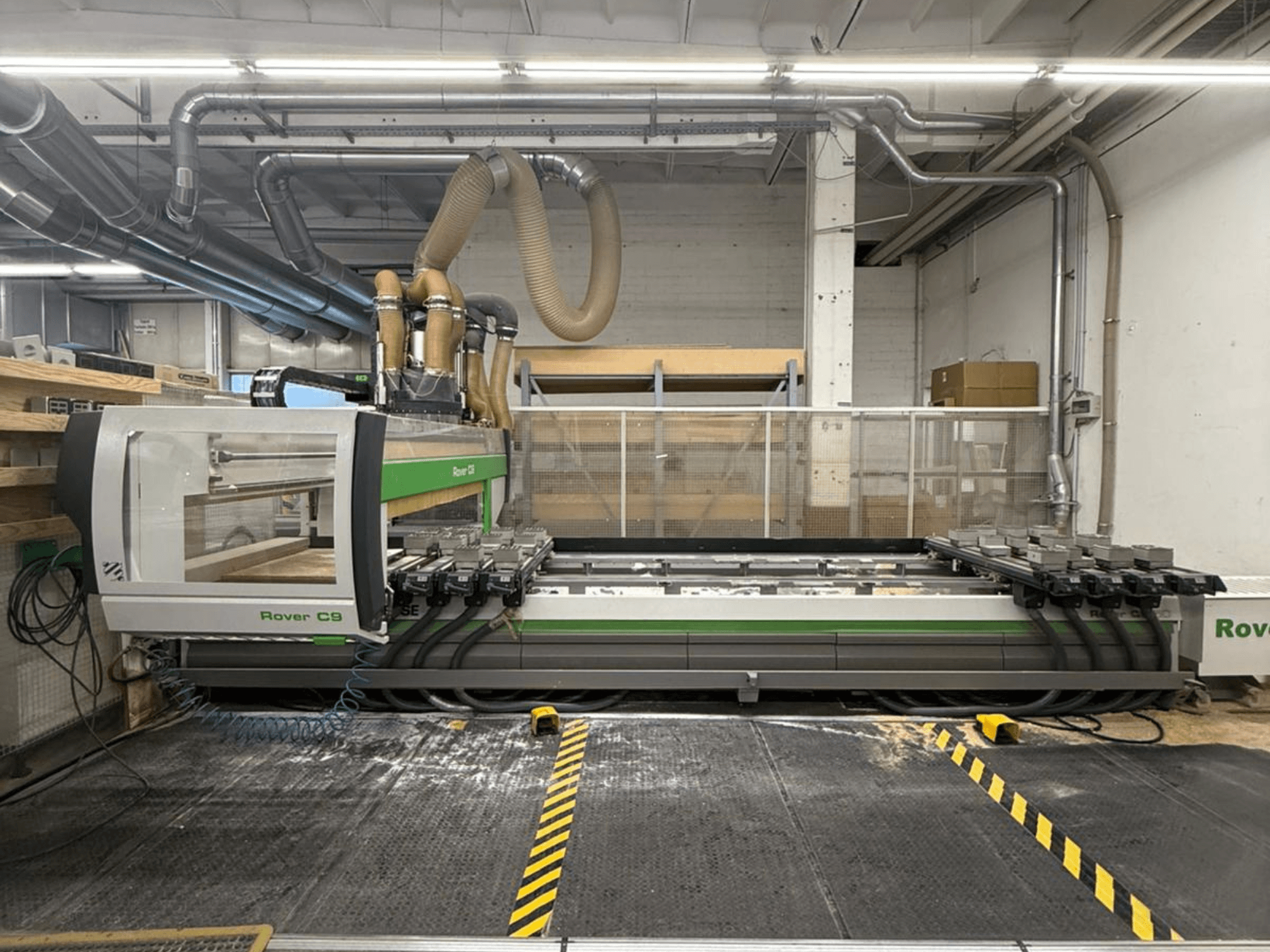

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Рабочий стол и зажимное устройство

• 8 держателей пластин ATS (L = 1525 мм) и 24 направляющие

• Автоматическое позиционирование держателей пластин и направляющих (EPS X-Y)

• Пневматическая система фиксации, разделенная на 2 рабочих зоны по оси X

• 8 задних опорных упоров, ход 115 мм

• 8 упоров, ход 140 мм, расположенных на отметке 1175 мм (L = 1280 / 1525 / 1800 мм)

• 8 упоров, ход 140 мм, расположенных на отметке 770 мм (L = 1280 / 1525 / 1800 мм)

• 4 боковых упора, ход 140 мм (2 слева + 2 справа), с пневматической системой

• 4 съемных центральных упора, ход 140 мм (2 слева + 2 справа), с пневматической системой

• Датчик обнаружения опущенных упоров

• Пневматическая система подъема держателей стержней

• 6 держателей подъемных стержней для удобной загрузки (модули высотой H = 74 мм)

Вакуум

• Вакуумная система с насосом производительностью 250 м³/ч

• Роторно-лопастной вакуумный насос производительностью 250 м³/ч для стандартной вакуумной системы

Обрабатывающие узлы и конфигурация

• Комплектация C3-A1:

  • Устройство для установки отклонителей стружки с пневматическими или индуктивными датчиками на 5-осевой обрабатывающий модуль

  • Фланец для крепления агрегатов к рабочему модулю с 5 осями интерполяции (агрегаты применимы только при вертикальном расположении электрошпинделя)

• Комплектация C3-P2:

  • Дополнительный суппорт по оси Z для задних рабочих узлов, управляемый независимой осью Z

  • 16 вертикальных и 4 горизонтальных расточных шпинделя в направлении Y

  • Цепной сменщик инструмента на 22 позиции (межцентровое расстояние 180 мм)

  • Железный захват для отводчика стружки с пневматическим или индуктивным датчиком, расположенный в цепном устройстве смены инструмента

  • Правый отводчик стружки с индуктивным датчиком для стандартного электрошпинделя или 5-осевого электрошпинделя мощностью 15 кВт (требуется устройство для отводчика стружки; при использовании 5-осевого электрошпинделя требуется фланец для крепления агрегатов; при использовании стандартного электрошпинделя требуется ось C)

Системы

• Система автоматической смазки

• Блок управления с 5 интерполирующими осями

Дополнительная информация

• дополнительно доступен отремонтированный 5-осевой главный шпиндель

• 8 горизонтальных сверлильных шпинделей, 12 вертикальных сверлильных шпинделей и пазорезающая пила не работают

• Конвейерная лента для удаления стружки и обрезков (стружкоотводчик)

• Блок жидкостного охлаждения для систем с жидкостным охлаждением (может охлаждать два электрошпинделя или один электрошпиндель плюс одну буровую головку с жидкостным охлаждением)

Примечание: Технические данные и описания взяты из оригинального подтверждения заказа и приведены исключительно для информации; они не являются обязательными к исполнению.
