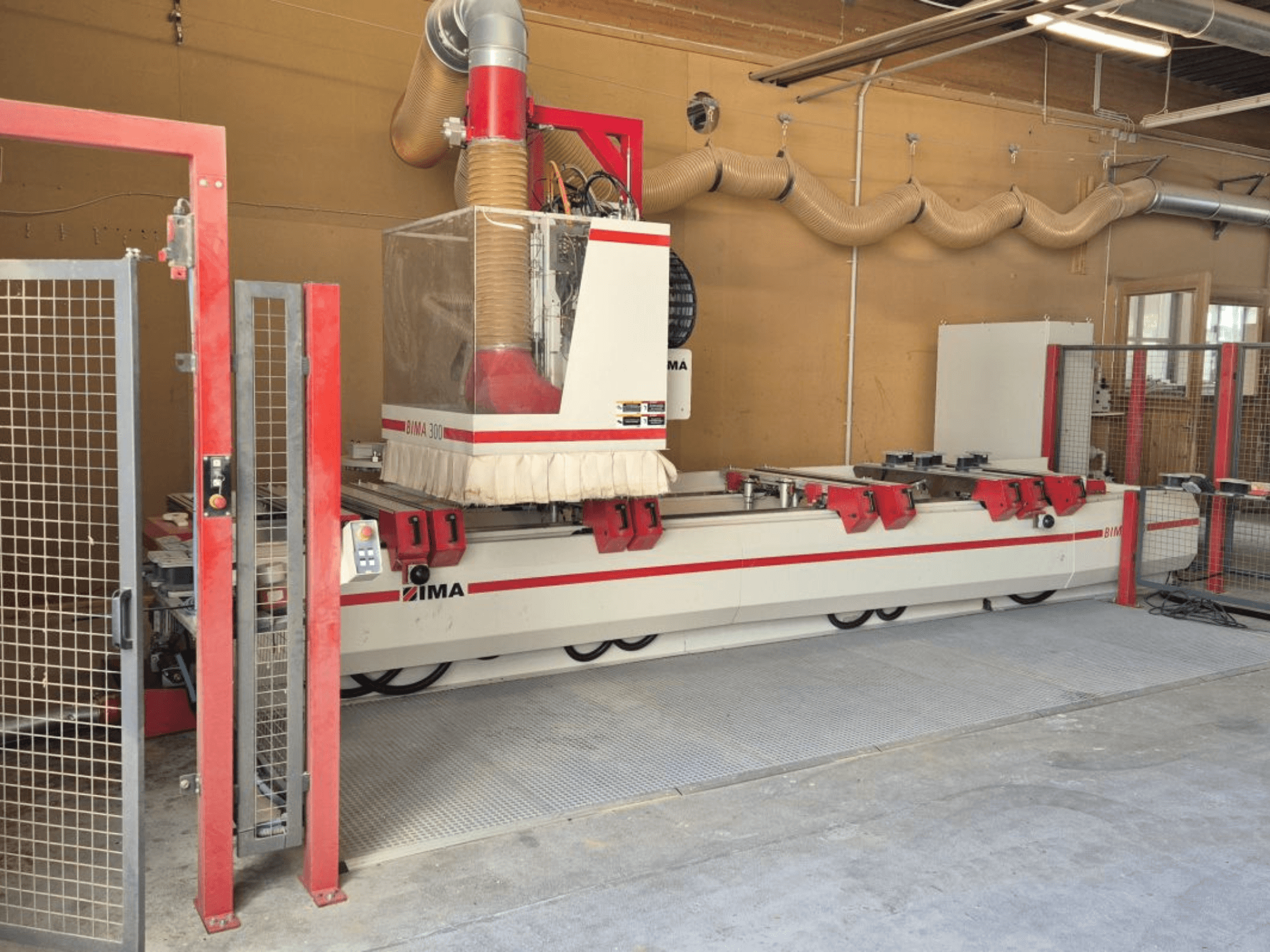

Этот 4-осевой обрабатывающий центр с ЧПУ IMA BIMA/300/125/530 был изготовлен в 2012 году. Он обладает широким рабочим диапазоном с направлением по оси X 5300 мм и по оси Y 1400 мм. Станок оснащен мощным главным шпинделем с диапазоном скоростей 0-24 000 об/мин и держателем инструмента HSK F63. Если вы хотите получить высококачественные возможности обработки на станках с ЧПУ, обратите внимание на станок IMA BIMA/300/125/530, который мы предлагаем на продажу. Свяжитесь с нами для получения более подробной информации.
Просмотр
- бренд: IMA
- год: 2012
- МОДЕЛЬ: BIMA/300/125/530
- тип применения: Обработка древесины с ЧПУ
- Местонахождение: Германия
- тип станка: ЧПУ обрабатывающий центр
- марка блока управления:
Техническая информация - IMA BIMA/300/125/530
Движение
- Количество осей: 4
- Ход по оси X: 5300 mm
- Ход по оси Y: 1400 mm
Техническая спецификация
- Мощность шпинделя: 10 kW
- Скорость шпинделя: 24000 RPM
Дополнительная информация
Рабочий диапазон
Y (основной шпиндель + инструмент Ø20 мм): 1400 мм
Y (сверлильный узел, все вертикальные сверла): 890 мм
Одностанционная обработка: X = 2 × 2550 мм; центральный зазор X = 200 мм
Обработка за индексируемым столом: X = 2 × 2250 мм; свободное пространство в центре = 800 мм
Инструментальный магазин
Автоматический сменщик инструментов/приспособлений, револьверный тип, 18 слотов
Установлен на опоре, перемещается в X-направлении
Направляющие и смазка
Прецизионные роликовые направляющие с предварительным натягом и поверхностной закалкой по всем осям
Ручная централизованная смазка линейных направляющих главной оси и ШВП оси Z
Вакуум/фиксация и стол
1 вакуумный насос, 90 м³/ч
Консольный стол с 2 фиксированными правыми и 2 фиксированными левыми упорами для заготовок (в направлении X) для перемещения по оси Y
10 опорных рычагов, плавно регулируемых по оси X, каждый с задним упором
Все упоры управляются программно
Присоски с запатентованной 2-контурной системой зажима (без шланга)
8 гладких опорных шин, автоматически опускаемых
2 грибовидные кнопки для зажима/отпускания
Шпиндель и обрабатывающие узлы
Главный шпиндель: 10,0 кВт (S6), 7,5 кВт (S1); HSK F63 (Ø38 мм, по DIN 69893); 0-24 000 об/мин, программируемый
Центрально интегрированная ось ЧПУ: Вращение на 360° для адаптеров, поддержка крутящего момента на главном шпинделе, пневматический интерфейс
Сверление/расточка: Вертикальная сверлильная установка l14 с 6 горизонтальными шпинделями; горизонтальные установки с 2 выходами каждая
Присоединенный блок для пропиливания пазов, поворот 0°/90°
Управление и программное обеспечение
Система управления ЧПУ ICOS: ПК на базе Windows UI, управление всеми сервоосями по траектории, обработка списков заданий/заказов, резервное копирование и восстановление IMA на двух жестких дисках, ИБП
Программное обеспечение IMAWOP: Диалоговое программирование, 3D-видение и базовое моделирование заготовок, присосок, кронштейнов, инструментов и адаптеров
Дополнительное оборудование
Дополнительный 2-й вакуумный насос, 90 м³/ч
Дополнительный ряд центральных упоров для центрирования заготовок
Ленточный транспортер стружки
*Информация на сайте может различаться между показанными данными и фактическими значениями, проверьте информацию у торговым представителем.
