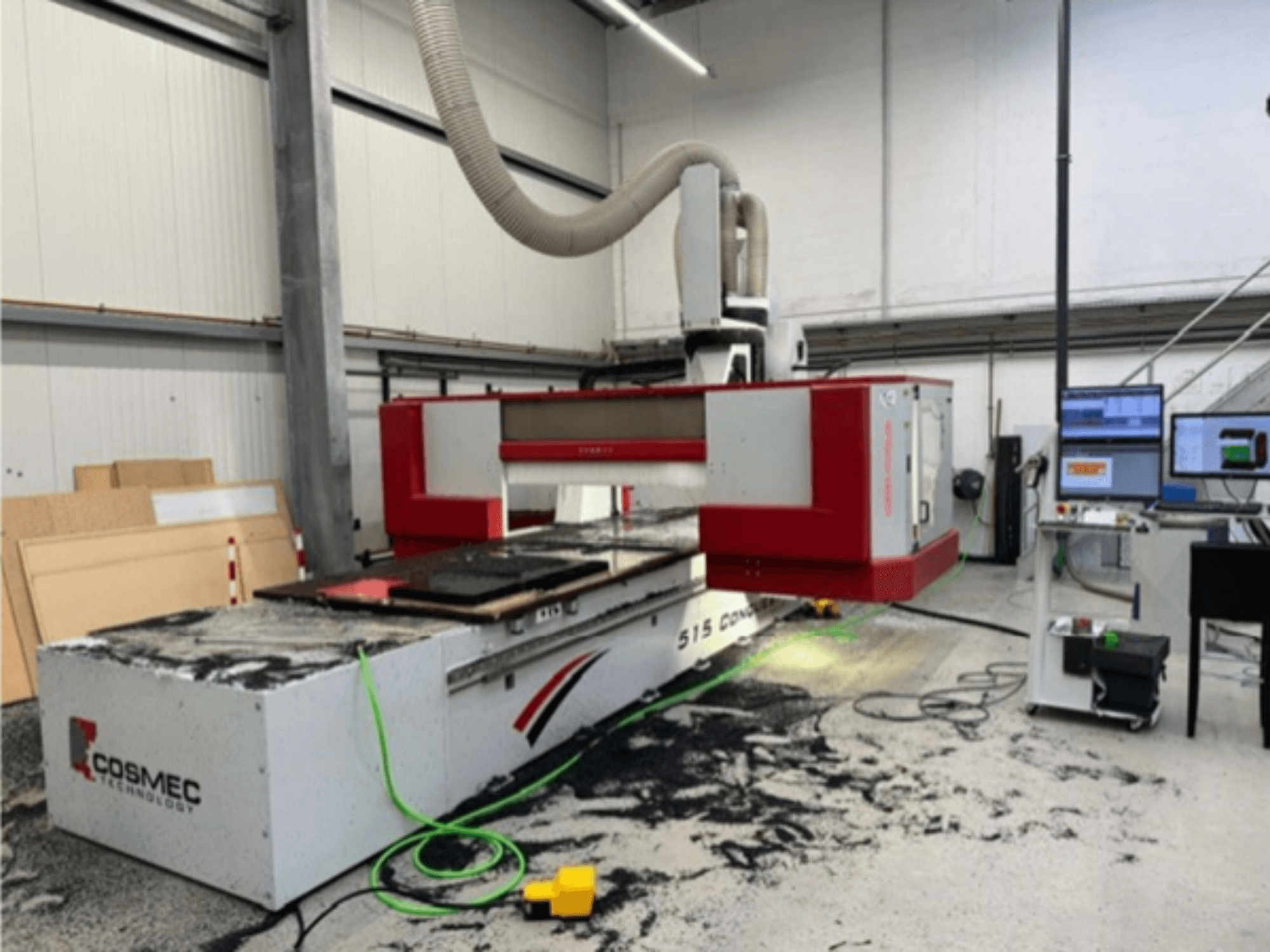

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Области применения: Обработка цельной древесины, древесных материалов и различных пластмасс

• Конфигурация: Фиксированный рабочий стол, двухсторонний передвижной портал с приводом, непрерывно интерполирующий 5-осевой фрезерный шпиндель

• Основание/портал: Ребристая сварная стальная конструкция для высокой жесткости

• Система направляющих и приводы:

  • Оси X/Y: Реечная передача с сервоприводами

  • Двойная моторизация портала по оси X: два синхронизированных серводвигателя

  • Ось Z: шарико-винтовая пара с сервоприводом

  • Пылезащищенные линейные направляющие

• Безопасность: Трехкомпонентные защитные коврики для загрузки в неактивной зоне; передвижной частичный корпус с защитным окном Lexan

• Центральная смазка: Автоматическая

• Вакуумная система: Для маятниковой обработки с постоянной силой всасывания в обеих рабочих зонах

• Управление: Пульт дистанционного управления с кабельным приводом для основных функций; мобильная панель управления

• Электрооборудование: Пылезащищенный шкаф управления (CE) до IP55 с кондиционером

• Управление ЧПУ: Открытое числовое программное управление OSAI

• 5-осевая вилочная головка Z 700:

  • Бесщеточные сервоприводы по осям B и C

  • Максимальная скорость вращения: 750°/2 сек

  • Вращение по оси C: +/- 360°

  • Вращение по оси B (шарнир): +/- 110°

• Технические данные:

  • Векторная скорость: 80 м/мин

  • Максимальная высота заготовки: 500 мм

  • Область обработки: 4210 x 1605 мм (увеличенная рабочая зона)

• Коммуникации/требования:

  • Подача сжатого воздуха: 7 бар

  • Производительность вытяжки: мин. 2200 м3/ч; скорость вытяжки мин. 28 м/с

  • Всасывающий патрубок: Ø 160 мм

• Рабочий стол (разработанный Comec):

  • стол с сеткой из фенольной смолы, сетка 50 x 50 мм

  • Совместим с системой всасывания и шаблонами Cosmec

  • Разделен на две рабочие зоны

  • Резьбовые отверстия для механического крепления; 3 выдвижных упора

• Главный шпиндель:

  • 5-осевой, с жидкостным охлаждением, HSK 63 F

  • керамические подшипники; вращение CW/CCW

• Вытяжной кожух: NC-управляемый, регулируемый по высоте

• Сменщики инструмента: 2 встроенных 12-позиционных сменщика инструмента для HSK 63 F

  • Максимальный Ø инструмента 150 мм (если смежная станция свободна)

  • Макс. инструмент Ø 120 мм (если соседний узел занят)

  • Максимальный вес инструмента + держателя: 40 кг

• Измерение инструмента: Автоматическая станция измерения длины инструмента

Дополнительное оборудование

• Вакуумный насос: 250/300 м³/ч (50/60 Гц), 5,5 кВт

• Программное обеспечение: Последняя версия программного обеспечения для одновременной 5-осевой обработки (по договору на техническое обслуживание)
