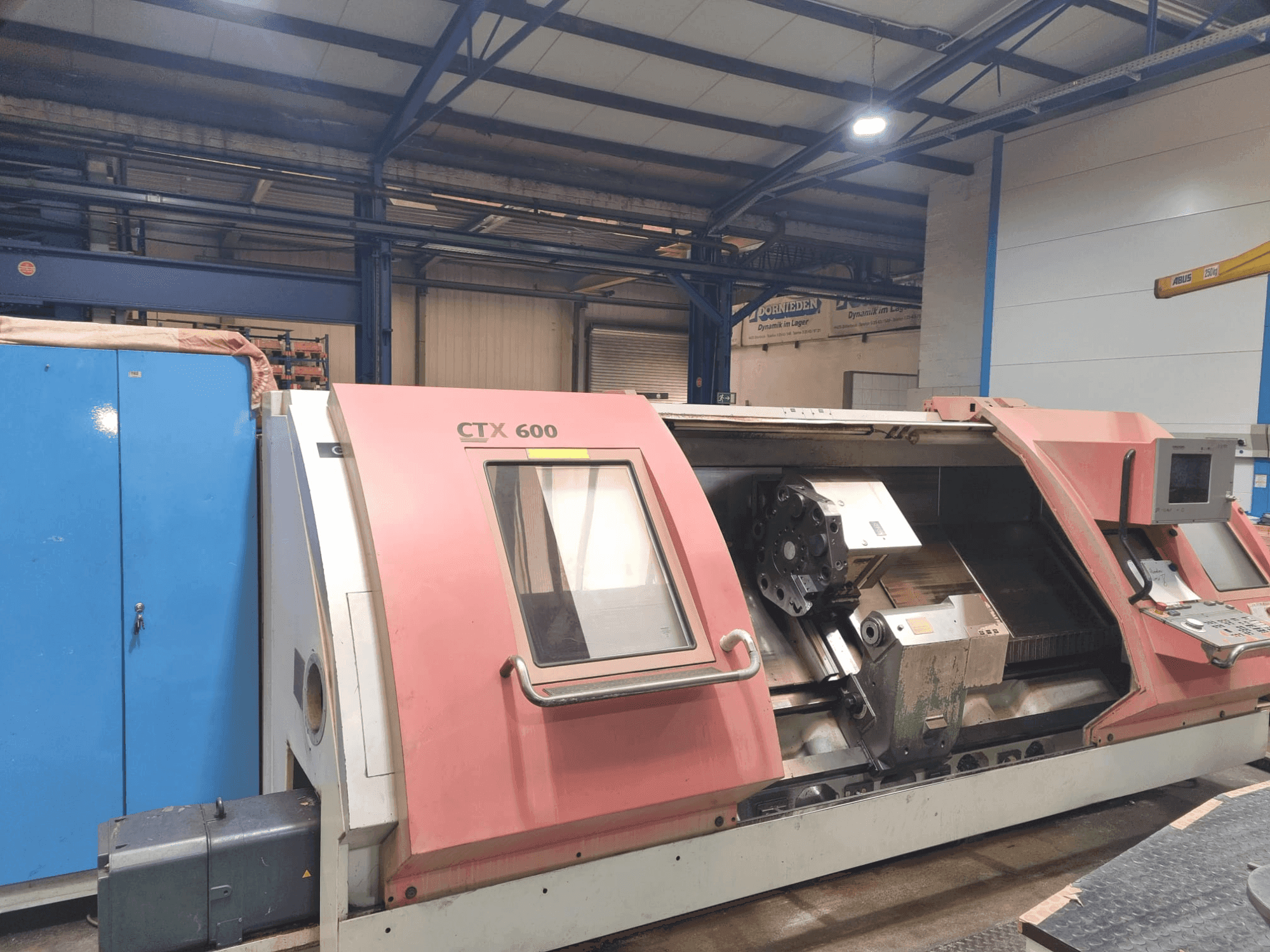

Gildemeister - CTX 600DE-TUR-GIL-1996-00001

Дополнительное оборудование

• Количество инструментальных станций: 12

Преимущества станка

Технические преимущества станка

• Мощность привода при 100% рабочем цикле: 27 кВт
• Максимальный крутящий момент: ступень передачи 1: 1680 нм / ступень передачи 2: 420 нм
• Диаметр орбиты над крышкой станины: 650 мм / диаметр орбиты над направляющей крышкой: 480 мм
• Поперечный ход: 320 мм / продольный ход: 2097 мм
• Шпиндельная бабка (плоский фланец): 220 h5 мм/ диаметр шпиндельной бабки у переднего подшипника: 140 мм/ отверстие шпинделя: 107 мм/ диаметр патрона: 315 (400) мм
• Усилие подачи по оси x при 100% рабочем цикле: 800 н / усилие подачи по оси z при 100% рабочем цикле: 1500 н / быстрое перемещение по оси x: 10 м/мин / быстрое перемещение по оси z: 15 м/мин / измерительная система: инкрементный поворотный энкодер
• Универсальная дисковая револьверная головка, автоматическое переключение с логикой направления / хвостовик инструмента (din 69880): 50 мм / время индексации револьверной головки на одну станцию (180°): 1. 0 (3. 0) сек / максимальное индексирование в час: 400
• Диаметр пиноли: 120 мм / ход пиноли: 120 мм / давление пиноли: 1400 н
• Устойчивый упор / самоцентрирующийся гидравлический устойчивый упор: 22 - 150 мм
