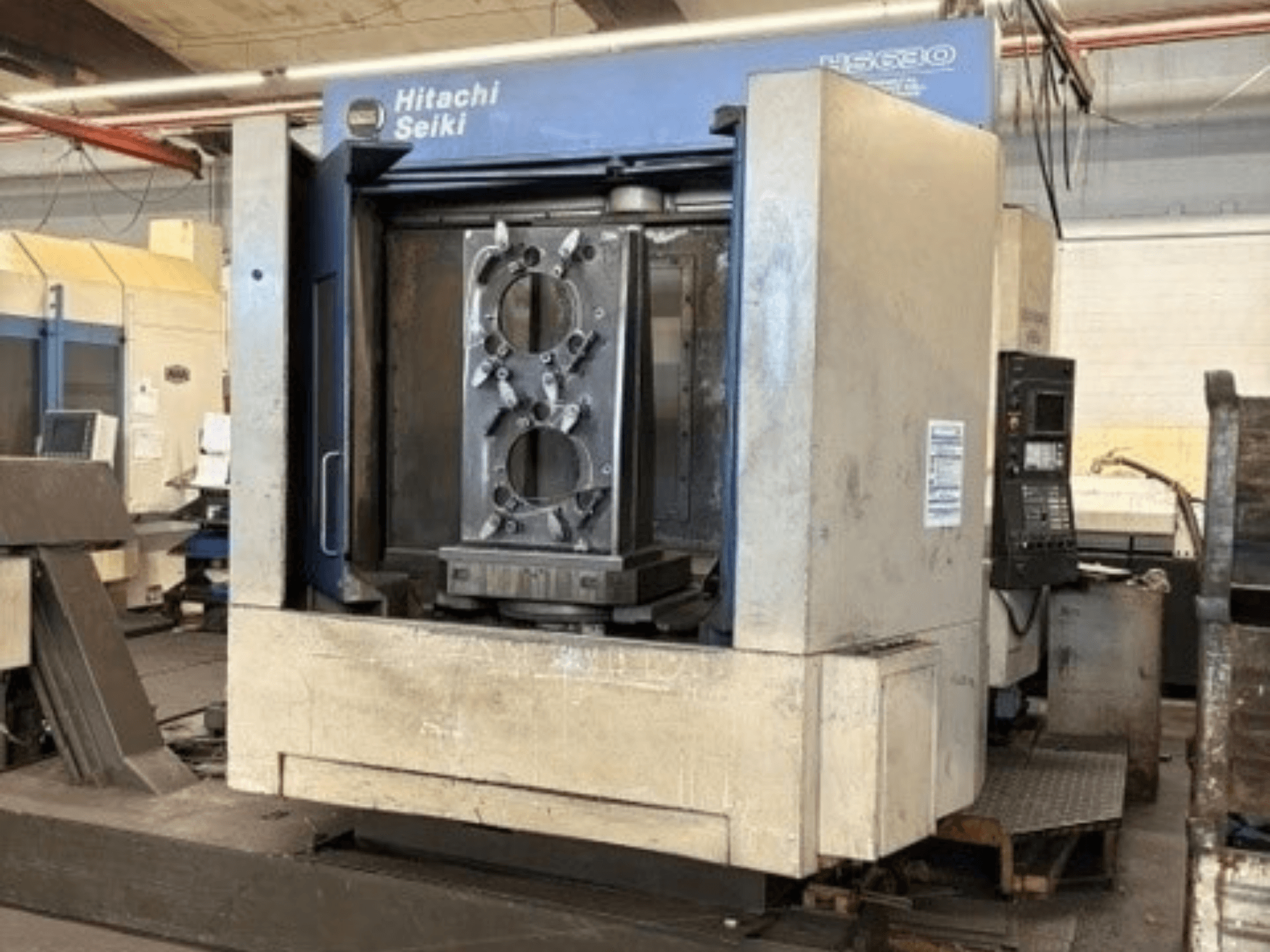

HITACHI SEIKI - HS630DE-MIL-HIT-2001-00001

- Недавнее техническое обслуживание / модернизация: установлены новые линейные направляющие на оси Y, отремонтирован шарико-винтовой механизм с новыми подшипниками

- Система управления: Seikos Lambda / Fanuc Control

- Рабочая зона стола: 630 x 630 мм

- Угол индексации: 1° (360°)

- Метод индексации: абсолютный, 3 положения

- Грузоподъёмность паллеты: макс. 1200 кг

- Расстояние от центра шпинделя до поверхности стола: 100–900 мм

- Расстояние от торца шпинделя до центра стола: 150–1000 мм

- Конус шпинделя: NT50 / NT40

- Скорость вращения шпинделя: 1,0–6000 об/мин / 100–10 000 об/мин (полностью автоматическая и бесступенчатая регулировка)

- Минимальный шаг: 0,001 мм

- Скорость подачи при резании: 1–20 000 мм/мин

- Скорость импульсного перемещения: 5000 мм/мин

- Быстрое перемещение: 45 000 мм/мин

- Двигатель шпинделя (переменный ток, 50 % рабочего цикла): 30/45 кВт (40/30 л.с.)

- Гидравлический двигатель: 2,2 кВт (3 л.с.) — 4P

- Двигатель системы смазки: 17-2 (0,02)-2 W (HP)-P

- Приводной двигатель оси X: FANUC, модель α30

- Приводной двигатель оси Y: FANUC, модель α40F

- Приводной двигатель оси Z: FANUC, модель α30

- Двигатель индексации стола: 1,0 кВт (1,4 л.с.)

- Двигатель системы охлаждения шпинделя: 0,4 кВт (0,5 л.с.) – 4P

- Вместимость автомата смены инструмента (ATC): 40 шт. (опционально 60 / 90 / 120 инструментов)

- Макс. диаметр инструмента: Ø 125 мм

- Максимальная длина инструмента: 500 мм

- Макс. вес инструмента: 25 кг

- Способ выбора инструмента: произвольный / двунаправленный с помощью 2- и 4-значных T-кодов

- Способ смены инструмента APC: ротационный

- Масса станка: 15 000 кг (33 000 фунтов)

- Стандарт хвостовика инструмента: BT50

- Допуск на биение хвостовика инструмента: макс. 0,025 мм (позиции A и B)

- Перпендикулярность хвостовика инструмента: 0,015/100 мм относительно плоскости A
