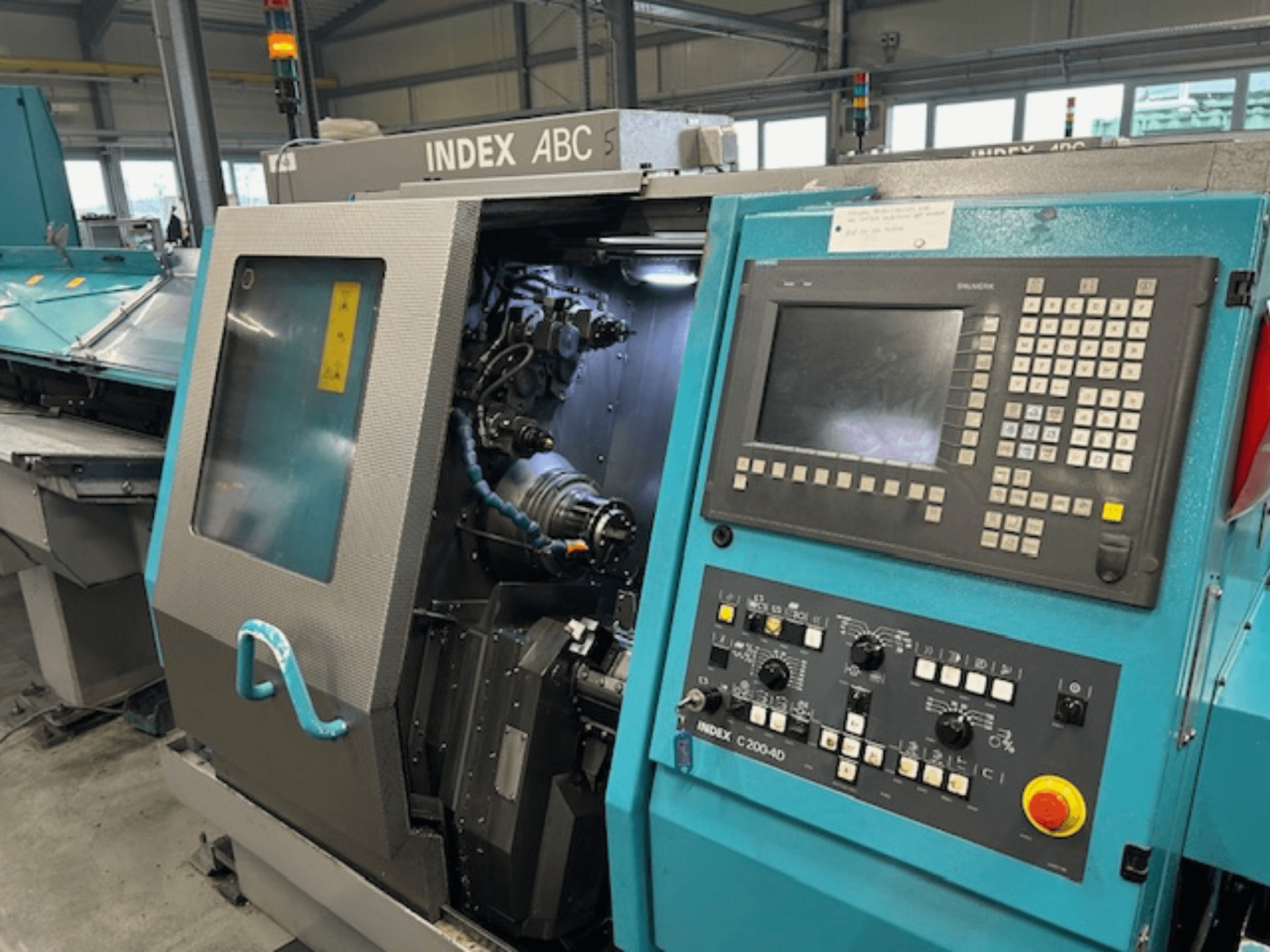

Index - ABCDE-TUR-IND-2007-00002

• Главный шпиндель

  • Варианты мощности (зазор между шпинделями):

    • 30 (25): 30 мм (25 мм)

    • 42 (36): 42 мм (36 мм)

    • 60 (52): 60 мм (52 мм)

    • 65: 65 мм

  • Диаметр шпинделя в переднем подшипнике:

    • 75 мм (модель 30)

    • 85 мм (модель 42)

    • 100 мм (модели 60 и 65)

  • Мощность Pmax при 100% нагрузке:

    • 7 / 10 / 13 кВт (модель 30)

    • 7,5 / 13 / 20 кВт (модель 42)

    • 7,5 / 13 / 20 кВт (модель 60)

    • 13 / 20 кВт (модель 65)

  • Мощность Pmax при 40 % нагрузки:

    • 10 / 15 / 21 кВт (модель 30)

    • 13,3 / 21 / 29 кВт (Модели 42 и 60)

    • 21 / 29 кВт (модель 65)

  • Крутящий момент Mdmax при 100% нагрузке:

    • 33 / 48 / 62 Нм (модель 30)

    • 35 / 62 / 95 Нм (Модели 42 и 60)

    • 62 / 95 Нм (модель 65)

  • Крутящий момент Mdmax при работе в режиме 40%:

    • 48 / 69 / 102 Нм (модель 30)

    • 64 / 102 / 140 Нм (Модели 42 и 60)

    • 102 / 140 Нм (модель 65)

  • Максимальная скорость:

    • 7500 об/мин (модель 30)

    • 7000 об/мин (Модель 42)

    • 6000 об/мин (модели 60 и 65)

  • Ход зажимного цилиндра:

    • Зажим цанги: 7 мм

    • Зажим патрона и цанги: 20 мм

  • Контроль пути зажима: 140 мм (с Rev. 2) / 160 мм (без Rev. 2)

  • Ступени расширения:

    • Разрешение по оси C: 0.001°

    • Блок центровки/переключения (угол индексации): 2.5°

    • Упор и выталкиватель заготовок: D 42 / D 60

• Держатель инструмента: Револьверная головка 1

  • Ход ползуна: X 90 мм, Z 280 мм

  • Усилие подачи: 5500 Н (X и Z)

  • Быстрое перемещение: X 27 м/мин, Z 36 м/мин

  • Разрешение: X 0,5 мкм, Z 1,0 мкм

  • Количество инструментов: 7 + синхронный шпиндель

  • Система инструментов: Цилиндрический хвостовик DIN 69 880 (25 x 48 мм)

  • Время переключения (одна станция): 0.3 s

  • Привод инструмента (все станции): 4,2 кВт, 7,5 Нм, 6000 об/мин (Pmax/Mdmax при нагрузке 25%)

• Держатель инструмента: Револьверная головка 2

  • Ход ползуна: X 81 мм, Z 80 мм

  • Усилие подачи: X 8300 Н, Z 5500 Н

  • Быстрое перемещение: X 27 м/мин, Z 36 м/мин

  • Разрешение: X 0,5 мкм, Z 1,0 мкм

  • Количество инструментов: 6

  • Система инструментов: Крепление типа "ласточкин хвост" с цилиндрическим хвостовиком (25 x 40,3 мм)

  • Время переключения (одна станция): 0.3 s

  • Привод инструмента (все станции): 6,5 кВт, 14 Нм, 4500 об/мин (Pmax/Mdmax при нагрузке 25%)

  • Фрезерование резьбы и точение полигонов: макс. 6000 об/мин (макс. 2 станции одновременно)

• Задний держатель инструмента (обратная обработка)

  • Ход ползуна: X 280 мм, Z 280 мм

  • Максимальное количество инструментов: 6

  • Система инструментов: Крепление "ласточкин хвост

• Обратносверлильный блок (дополнительное расширение)

  • Максимальное количество фиксированных инструментов: 5

  • Максимальное количество приводных инструментов: 2

  • Производительность приводных инструментов (при нагрузке 25 %): 4,5 кВт, 8 Нм, 6000 об/мин

  • Отверстие держателя инструмента: 25 мм (DIN 69 880) / 1 дюйм

• Обработка материала (встроенный блок подачи материала)

  • Диаметр прутка макс: 52 мм

  • Регулируемая траектория подачи макс: 80 мм

  • Усилие подачи: 3000 Н

• Жидкости и системы

  • Система охлаждающей жидкости: 60 (80) л/мин, 5,5 (8) бар, бак 220 л; переключаемый насос макс. 18 бар, 20 л/мин

  • Гидравлическая система: 19 л/мин, 90 бар, бак 50 л

• Размеры (без загрузочного магазина и транспортера стружки)

  • Площадь пола: 2.4 m²

  • Высота центра шпинделя (над полом): 1010 мм

Дополнительное оборудование

• Магазин для загрузки прутка (устройство подачи прутка), модели LM3200 / LM3700 / LM4200

  • Длина прутка макс: 3,2 м / 3,7 м / 4,2 м

  • Диапазон диаметров прутков: 6-52 мм

• Транспортер для стружки

  • Тип: Петлевой или скребковый

  • Высота разгрузки: 840 мм
