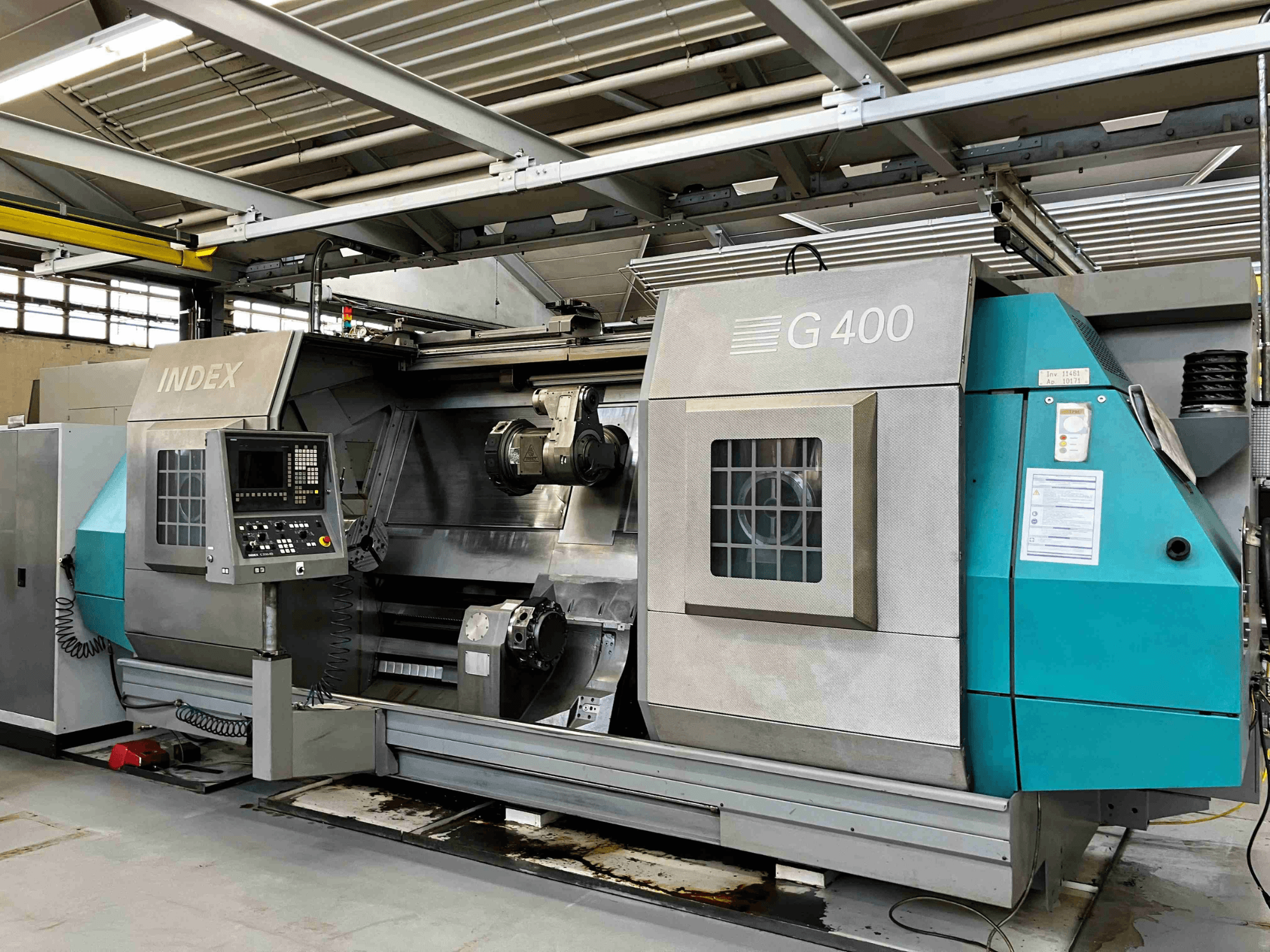

Index - G 400DE-TUR-IND-2008-00002

Главный шпиндель 0102 с прямым приводом

Максимальная пропускная способность: 102 мм

Максимальная скорость: 3000 об/мин

Диаметр переднего подшипника: 170 мм

Двигатель с регулируемым полым валом

Мощность на главном шпинделе D102:

Мощность при рабочем цикле 100/40%: 53 кВт/68 кВт

Крутящий момент: 675 Нм/900 Нм

Устройство выравнивания и переключения рабочего шпинделя D102

Приращение на 2,5° с помощью диска индексации

Полый зажимной цилиндр D102 с гидравлическим приводом и аналоговым контролем хода зажима

Зазор между материалами: 102 мм

Ход: 48 мм

Максимальное усилие зажима (растяжение/сжатие): 10 900 дН

Многофункциональное устройство зажимного давления

Давление зажима регулируется от 8 до 80 бар с помощью многоступенчатого каталога деталей для главного зажимного цилиндра шпинделя. Для перехода к более низкому давлению зажима требуется движение освобождения патрона.

Держатель инструмента 1 (стандартное оборудование)

Поперечные салазки X, Z, длина поворота 2000 мм.

С внутренним подводом охлаждающей жидкости и запорным клапаном, шариковинтовые пары D=40 мм

по оси X, D=50 мм по оси Z. Приводы осей защищены муфтами от перегрузки, противовес по оси X.

Ось X Z

Рабочий ход мм: 320 2000

Скорость быстрого перемещения м/мин: 20 40

Усилие подачи Н: 14000 14000

Система измерения по оси X: Стеклянная шкала (абсолютная)

Ось Z: ROQ-энкодер (абсолютный)

Корпус X-Y-Z-B (WT1)

Револьверная головка с двигателем переменного тока, позиционируется с помощью цилиндрических шестерен, гидравлически блокируется

Пиноль по оси Y, гидростатическое крепление, блокировка через цилиндрические шестерни

Шариковый винт, D=40 мм

Муфта перегрузки

Ход: 220 мм

Скорость быстрого перемещения: 12 м/мин

Усилие подачи: 24 000 Н

Энкодер ROQ (abs)

Привод оси B с двигателем переменного тока

Угол поворота: 360°

Привод инструмента

с двумя муфтами:

Максимальная скорость: 6 000 об/мин

Мощность (25%) при n= 6 000: 17 кВт

Максимальный крутящий момент (25%): 37 Нм

Дисковая револьверная головка с 12 станциями на поперечных салазках 1

Система держателей инструмента DIN 69880-40x63

Повышенная повторяемость при смене инструмента благодаря дополнительным W-образным пазам

Многофункциональное устройство на поперечных салазках 1

Максимальная скорость: 6.000/1.500 об/мин

Редуктор: i=4

Крутящий момент: 36/144 Нм

Инструменты: SK50

Диаметр переднего подшипника: 75 мм

Внутренний подвод охлаждающей жидкости, зажим тарельчатой пружины

Держатель инструмента 2, правый - X, Z

Длина токарной обработки 2000 мм, предпочтительно на

противошпиндельный станок с внутренним подводом СОЖ и запорным клапаном, управление револьверной головкой через двигатель AG, шарико-винтовые пары D= 50 мм для оси Z, D= 40 мм для оси X. Приводы осей защищены муфтами от перегрузки, система противовесов на оси X.

Револьверная головка ориентирована вправо по отношению к контршпинделю.

Ось X Z

Ход мм 210 2000

Скорость быстрого перемещения м/мин 20 40

Усилие подачи Н 8600 14000

Система измерения по оси X: стеклянная шкала (абс)

Ось Z: ROD-энкодер (абс)

Дисковая револьверная головка с 10 на поперечных салазках 2

Система держателей инструмента DIN 69880-40x63

Повышенная повторяемость при смене инструмента благодаря дополнительным W-образным пазам

Позиционируется торцевой передачей, фиксируется гидравлически

Контршпиндель D102, размер 11-DIN 55026/55021 и ISO 702/1

Длина токарной обработки 2000 мм

Скользящая ось Z с приводом от двигателя переменного тока и шарико-винтовой пары диаметром 50 мм

Привод оси защищен муфтой от перегрузки

В рабочем положении ползун прижимается к упору двигателем переменного тока.

Обработка заготовок, зажатых между главным и контршпинделем, не поддерживается контршпинделем ни осевым усилием зажима, ни контролем положения контршпинделя по оси Z.

Если такая функция необходима, то дополнительно требуется опция функции задней бабки.

Измерительная система по оси Z: ROQ-энкодер (abs)

Максимальный диаметр материала: 102 мм

Максимальная скорость вращения шпинделя: 3000 об/мин

Диаметр переднего подшипника: 170 мм

Быстрая траверса: 30 м/мин

Усилие подачи: 7200 Н

Переменный трехфазный привод (двигатель переменного тока с полым валом).

Контршпиндель D102:

Мощность при рабочем цикле 100/40%: 53/68 кВт

Крутящий момент: 675/900 Нм

Устройство выравнивания и переключения контршпинделя D102

Приращение на 2,5 градуса с помощью диска индексации.

Полый зажимной цилиндр D102 с гидравлическим приводом и аналоговым контролем хода зажима.

Материалоемкость: 102 мм

Ход: 48 мм

Максимальное усилие зажима (растяжение/сжатие): 10 900 дН

Многофункциональное устройство зажимного давления

Давление зажима регулируется от 8 до 80 бар (несколько настроек доступны в каталоге деталей для зажимного цилиндра). Контршпиндель; для перехода к более низкому давлению зажима требуется движение освобождения патрона.

Автоматическая раздвижная дверь с гидравлическим приводом

Система управления INDEX C200-4D

- Модульное многопроцессорное управление, интегрированное в систему цифрового инвертора Simodrive 611 (идентично Sinumerik 840D).

- Панель управления - AT-совместимый ПК с операционной системой Windows и плоским монитором
