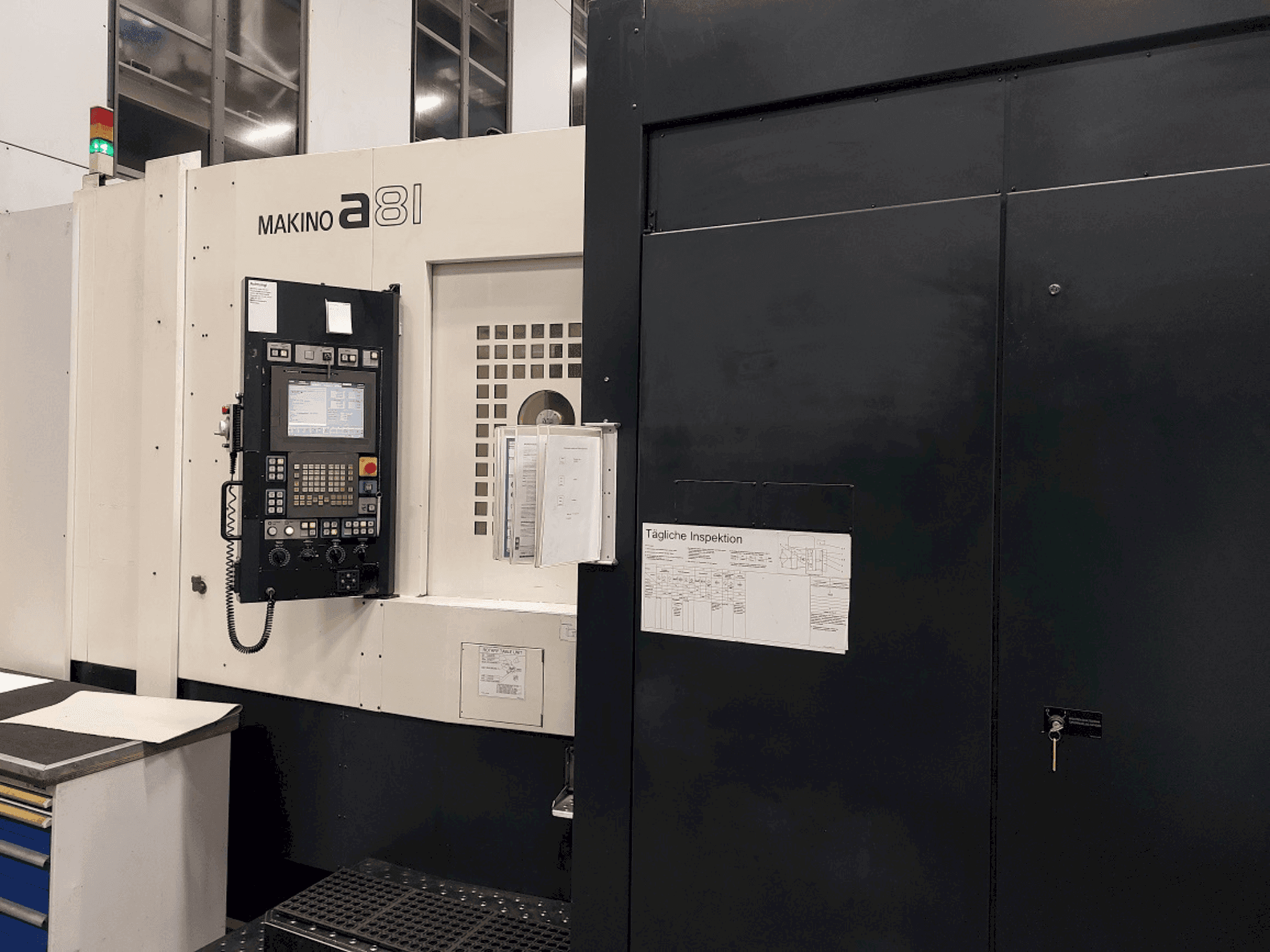

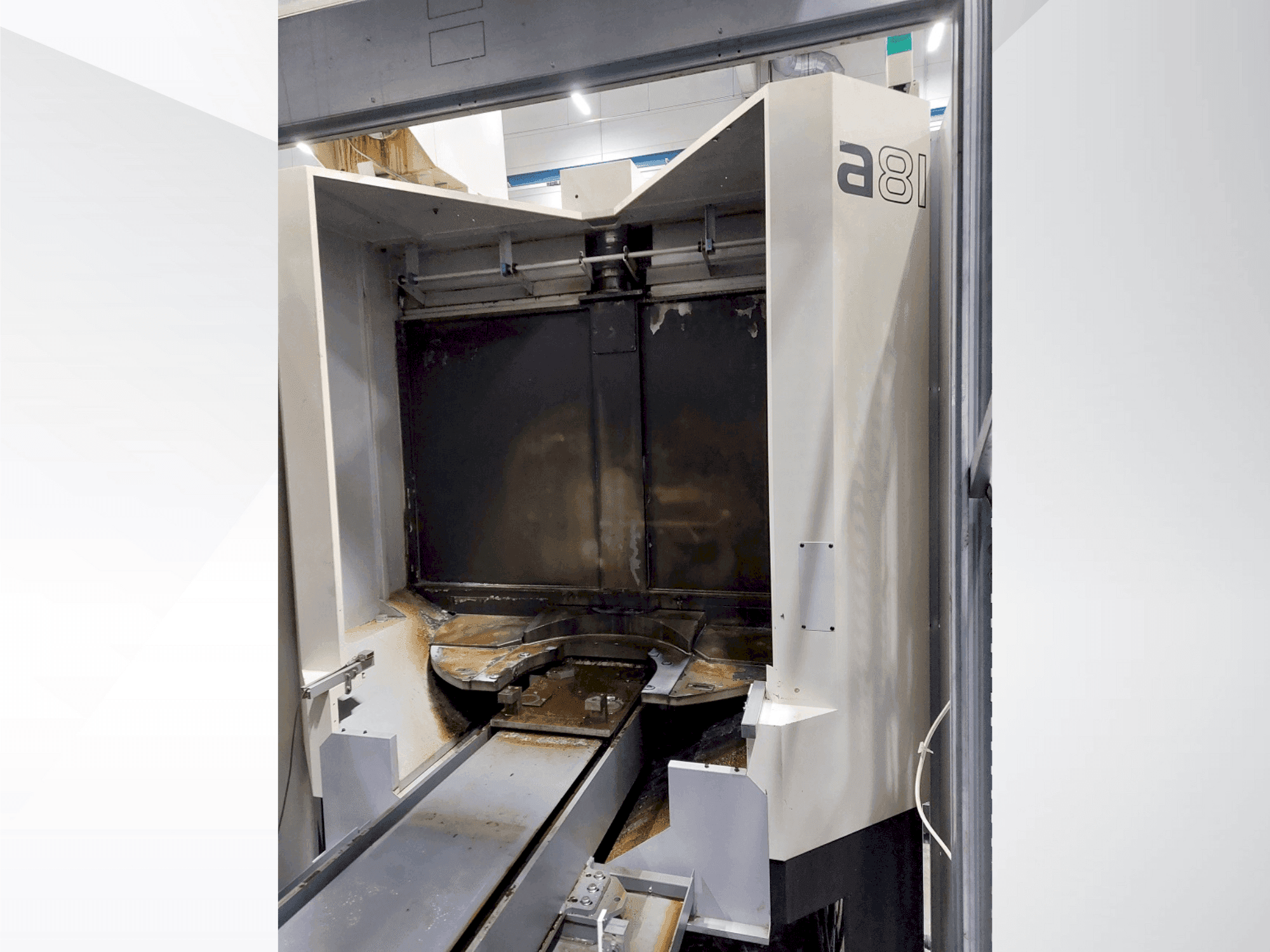

Makino - a81DE-MIL-MAK-2008-00002

Дополнительное оборудование

• Охлаждение шпинделя

• Система резервуаров с компактным ленточным фильтром Knoll, 3200 литров

• Подача охлаждающей жидкости через шпиндель

• Вытяжка масляного тумана

• Скребковый ленточный конвейер

• Комплект для переоборудования для автономной работы (в настоящее время используется как системный станок)

Преимущества станка

Технические преимущества станка

• Поперечное перемещение (ось x) колонны: 900 мм

• Регулировка высоты (ось y) шпиндельного узла: 800 мм

• Продольное перемещение (ось z) стола: 1020 мм

• Допустимый диаметр поворота в рабочей зоне: 1000 мм

• Макс. Высота поворота от поверхности поддона: 1300 мм

• Размер поддона: 630 x 630 мм

• Паллета - nc - поворотный стол с 4-й осью nc

• Входное разрешение: 0. 001°

• Точность позиционирования: ± 3 арксекунды

• Инструментальный магазин с 242 слотами для хранения

• Освещение и фильтрация:

  • Освещение магазина (модернизированное).

  • Насос и грубая фильтрация для промывки станины и рабочей зоны.

  • 100 мкм фильтрующий элемент.

• Системы охлаждения:

  • Внутреннее охлаждение через шпиндель (IKZ).

  • Ступени давления до 50 бар.

  • Фильтр с двойным переключателем 40 мкм.

  • Подготовлено крепление для внешнего охлаждающего насоса.

• Программное обеспечение и управление:

  • Fanuc Macro B.

  • Функция HD-Skip.

Опционально

• Хранение и поддоны:

  • В комплект входят два поддона.

  • Вместимость держателя инструмента: 241 штука.

Дополнительная информация

Источник питания 400 В, 3-фазный переменный ток, 50 Гц Мощность: 72 кВА Система управления Опции для 48 нулевых точек и Custom Macro B Контроль срока службы инструмента Обнаружение поломки инструмента Адаптивное управление подачей Сжатый воздух через шпиндель Knoll Компактный ленточный фильтр, 3200 л Магнитный сепаратор Двухпереключаемый фильтр для IKZ Подача СОЖ через шпиндель Сжатый воздух через шпиндель Удаление масляного тумана Скребковый ленточный конвейер Система управления: Makino Pro5 Опции для 48 нулевых точек и Custom Macro B Контроль срока службы инструмента Обнаружение поломки инструмента (параллельно с основной операцией) Адаптивное управление подачей Комплект для переоборудования для автономной работы (В настоящее время используется как системный станок (FFS/FMS)) Устройство смены поддонов с поочередным размещением 2 поддонов на станции, расположенной вне рабочей зоны Держатель поддонов вращающийся, индексируемый с интервалом 90°, 0-позиция контролируется электроникой Кодирование для автоматического вызова программы при установке поддона Станция хранения поддонов защищена защитным устройством и электрической блокировкой
