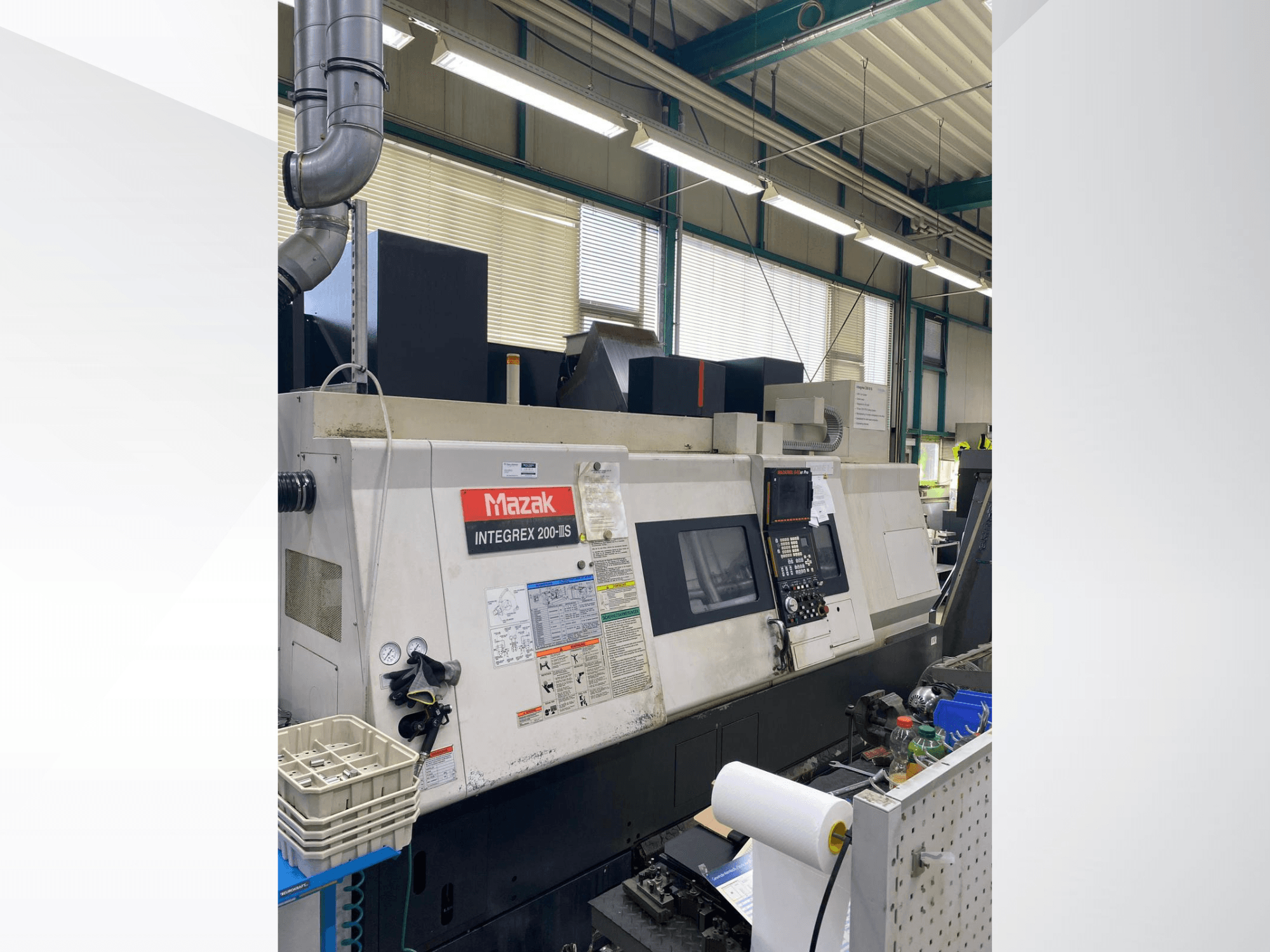

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Макс. диаметр токарной обработки: 660 мм

- Макс. диаметр токарной обработки: 660 мм

- Макс. диаметр токарной обработки с суппортом: 500–660 мм

- Макс. диаметр обрабатываемого прутка: 51 мм

- Макс. вес заготовки (включая патрон) — заготовка в патроне: 100 кг

- Макс. вес заготовки (включая патрон) — заготовка на валу: 150 кг

- Диапазон скоростей главного шпинделя (бесступенчатое регулирование): 35–5 000 об/мин

- Мощность привода главного шпинделя (номинальная на 30 мин. / 100 % непрерывная работа): 22 кВт / 15 кВт

- Макс. крутящий момент главного шпинделя: 349 Нм

- Патрон главного шпинделя: A2-6"

- Отверстие главного шпинделя: диаметр 76 мм

- Диаметр патрона главного шпинделя: 210 мм

- Точность индексации главного шпинделя (ось C): 0,0001°

- Мощность привода второго шпинделя (номинальная мощность на 30 мин. / непрерывная работа на 100 %): 18,5 кВт / 15 кВт

- Диапазон скоростей второго шпинделя: 35–5 000 об/мин

- Максимальный крутящий момент второго шпинделя: 326 Нм

- Точность индексации второго шпинделя (ось C): 0,0001°

- Диаметр патрона второго шпинделя: 210 мм

- Конструкция инструментальной револьверной головки: одношпиндельная револьверная головка для стационарных или приводных инструментов

- Мощность привода приводных инструментов (двигатель IPM) (при 20 % рабочего цикла): 15 кВт

- Максимальный крутящий момент приводных инструментов: 120 Нм

- Диапазон скоростей приводных инструментов: 15–12 000 об/мин

- Коническая форма инструмента: система быстрой смены MAZAK KM 63 (для неподвижных инструментов)

- Тип инструментального магазина: барабанный

- Вместимость инструментального магазина: 80 ячеек (предназначен для стационарных и приводных инструментов)

- Вес инструмента: макс. 10 кг

- Диаметр инструмента: макс. 90 мм

- Диаметр инструмента (при наличии свободных соседних ячеек): макс. 125 мм

- Длина инструмента: макс. 300 мм

- Время смены инструмента (шаг 1 от инструмента к инструменту): прибл. 1,3 с

- Ход по оси Y: +/- 80 мм

- Ход по оси W: 1050 мм

- Диапазон поворота оси B: от -30° до +195°

- Скорость ускоренного перемещения по оси X: 38 м/мин

- Скорость ускоренного перемещения по оси Y: 26 м/мин

- Скорость ускоренного перемещения по оси Z: 38 м/мин

- Скорость ускоренного перемещения по оси W: 30 м/мин

- Скорость быстрого перемещения по оси C: 400 об/мин

- Диапазон подачи по оси X: 0–8 000 мм/мин

- Диапазон подачи по оси Z: 0–8 000 мм/мин

- Диапазон подачи по оси Y: 0–8 000 мм/мин

- Вместимость бака для охлаждающей жидкости: 220 л

- Производительность насоса: прибл. 20 л/мин

- Давление насоса: прибл. 5 бар

- Мощность насоса: 635 Вт

- Подключенная мощность: 61,4 кВА

- Рабочее напряжение: 400 В / 50 Гц

- Давление в пневматической системе: 5 бар, 500 л/мин

- Общее количество рабочих часов: 3 520 часов (зафиксировано 04.05.2026)

- Время автоматического цикла: 1 581 час

- Время автоматической резки: 1 267 часов

- Время, затраченное исключительно на резку: 905 часов

- Время работы: 615 часов

- Стандартные принадлежности / дополнительное оборудование:

- Ось B (ось позиционирования с точностью 0,0001°)

- Ось C (0,0001°)

- Ось Y

- Ориентация шпинделя на втором шпинделе

- Синхронизация главного и второго шпинделей

- Гидравлический 3-кулачковый патрон диаметром 210 мм, тип KITAGAWA B-208, включая 1 комплект мягких кулачков (главный шпиндель)

- Гидравлический 3-кулачковый патрон диаметром 210 мм, тип KITAGAWA B-208, включая 1 комплект мягких кулачков (второй шпиндель)

- Двойной ножной переключатель для открытия/закрытия патронов главного и второго шпинделей

- Сигнализация состояния патрона (открыт/закрыт) для главного и второго шпинделей

- Устройство продувки патрона сжатым воздухом (второй шпиндель)

- Устройство для установки инструмента (Tool Eye)

- Блокировка передней дверцы

- Полная система подачи охлаждающей жидкости

- Защита от охлаждающей жидкости и стружки благодаря полностью закрытой рабочей зоне

- Освещение рабочей зоны

- Система транспортировки стружки (виден агрегат Mayfran ConSep)
