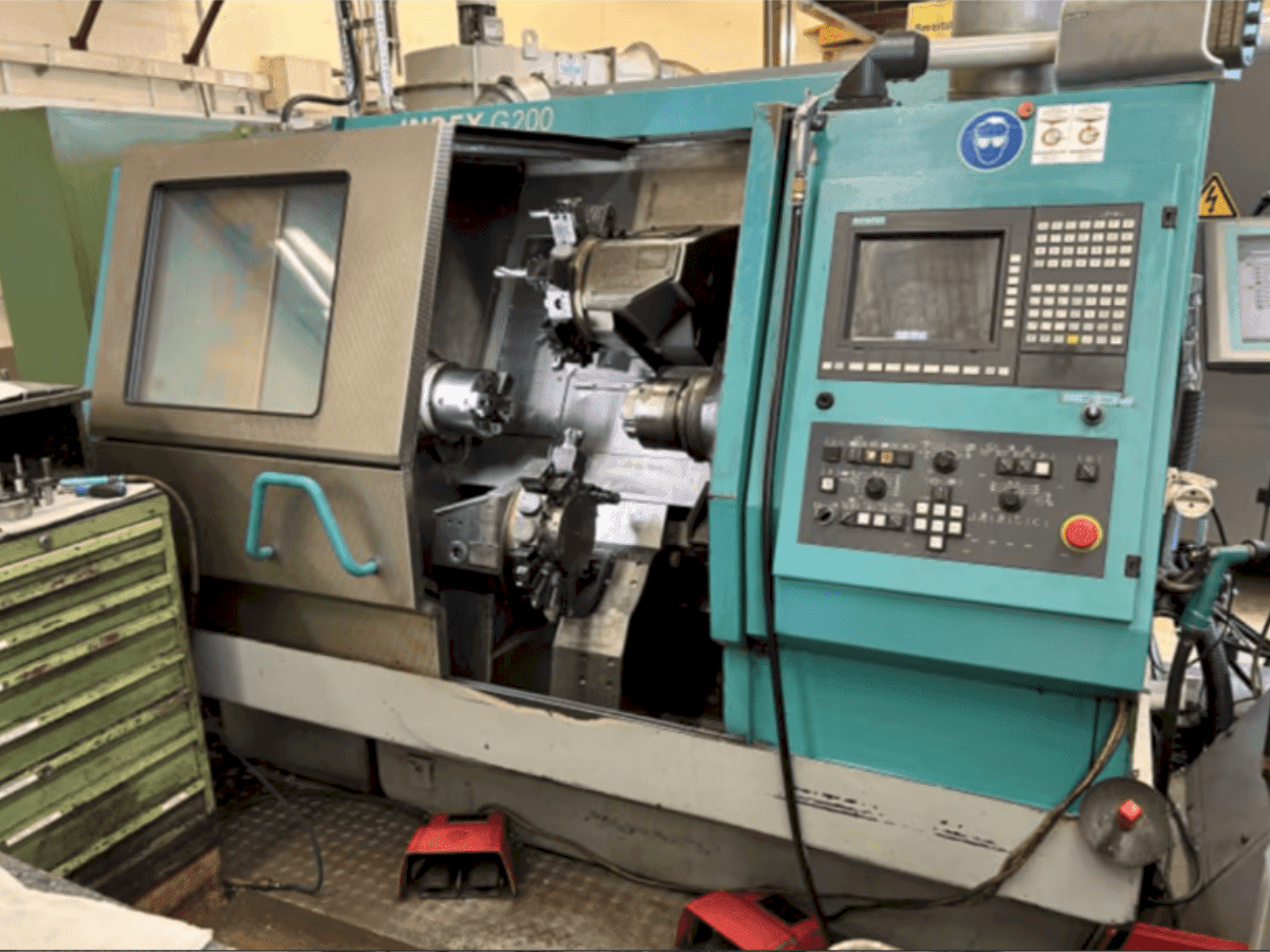

Index - G200 CDE-TUR-IND-2000-00003

Дополнительное оборудование

• Синхронное устройство для обработки против шпинделя

• Держатель инструмента 3 для синхронного шпинделя (обработка задней части)

• Дополнительный фрезерный шпиндель

• Устройство для фрезерования резьбы и точения многоугольников

• Устройство смены инструмента без захвата (6 инструментов, HKS-50 B, KM40)

• Обработка заготовок WHU100

• с осью с

• без приводных инструментов

Преимущества станка

Технические преимущества станка

• Занимаемая площадь (без направляющей для материала): 3580 x 3108 мм

• Блок управления: разрешение: 0. 001 мм (ввод/вывод/коррекция)

• Широкий диапазон перемещений с возможностью конфигурирования по нескольким осям

• Высокая точность с разрешением 0. 001 мм в числовом управлении

• Универсальные ступени расширения и дополнительное оборудование для расширения функциональности

Дополнительная информация

Движение крестообразного ползуна 1 (вверху) - оси XYZB: Ось X: Ход ползуна 155 мм, усилие подачи 5000 Н, быстрый ход 20 м/мин, разрешение 0,0005 мм Ось Y: Ход ползуна 120 мм, усилие подачи 10000 Н, быстрая траверса 7,5 м/мин, разрешение 0,0005 мм Ось Z: Ход ползуна 590 мм, усилие подачи 5000 Н, быстрое перемещение 30 м/мин, разрешение 0,001 мм Ось B (вращающаяся): Диапазон поворота 360°, угловые шаги 5° (с фиксацией), разрешение 0,001° (с фиксацией), время переключения на 180°: 1 с Поперечные салазки 2 (нижние) - оси XZ: Ось X: Ход ползуна 105 мм, усилие подачи 5000 Н, быстрый ход 20 м/мин, разрешение 0,0005 мм Ось Z: Ход ползуна 307 мм, усилие подачи 5000 Н, быстрая траверса 30 м/мин, разрешение 0,001 мм Револьверная головка правая: Ось X: Ход ползуна 120 мм Ось Z: Ход ползуна 400 мм Расстояние до центра хвостового приклада: 400 мм Усилие прижима (макс.): 5500 Н Привод: Гидравлический или электрический Медиа Электропитание: 400 В, 50/60 Гц Подключаемая нагрузка: 20-45 кВА Потребляемый ток: 35-80 A Гидравлическая система: Скорость подачи: 18 л/мин Давление в системе: 90 бар Заправочная емкость: 70 л Система смазочно-охлаждающей жидкости: Производительность насоса (переключаемая): 20 л/мин при 18 бар / 50 л/мин при 3 бар / 60 л/мин при 5-7 бар Объем заправки: Приблизительно 230 литров Транспортер стружки: Шарнирная лента или скребок Держатель заготовок: Главный шпиндель: DB5 внутреннее крепление / D140 внешнее крепление, опционально короткий конус Контршпиндель: D140 внешнее крепление (допускается только зажим на растяжение для зажима цанги и патрона) Данные 1-го шпинделя (главный/контршпиндель): Зазор шпинделя (зажим цанги): Варианты: 30 мм / 42 мм / 60 мм / 65 мм Ø шпинделя в переднем подшипнике: 75 мм (с зазором 30 мм) / 85 мм (42 мм) / 100 мм (60+65 мм) Частота вращения (макс.): 7500 об/мин (30 мм) / 6300 об/мин (42 мм) / 5000 об/мин (60 мм) Шпиндель: ISO 702/1 (размер 4 или 5) Диаметр стружки (Ø заготовки): 110-130 мм (30 мм) / 140-160 мм (42 мм) / 165 мм (60 мм) Крутящий момент (Md max 100%): 33-62 Нм (30 мм) / 35-95 Нм (42 мм) Мощность (P max 100%): 7-13 кВт (30 мм) / 7,5-20 кВт (42 мм)
