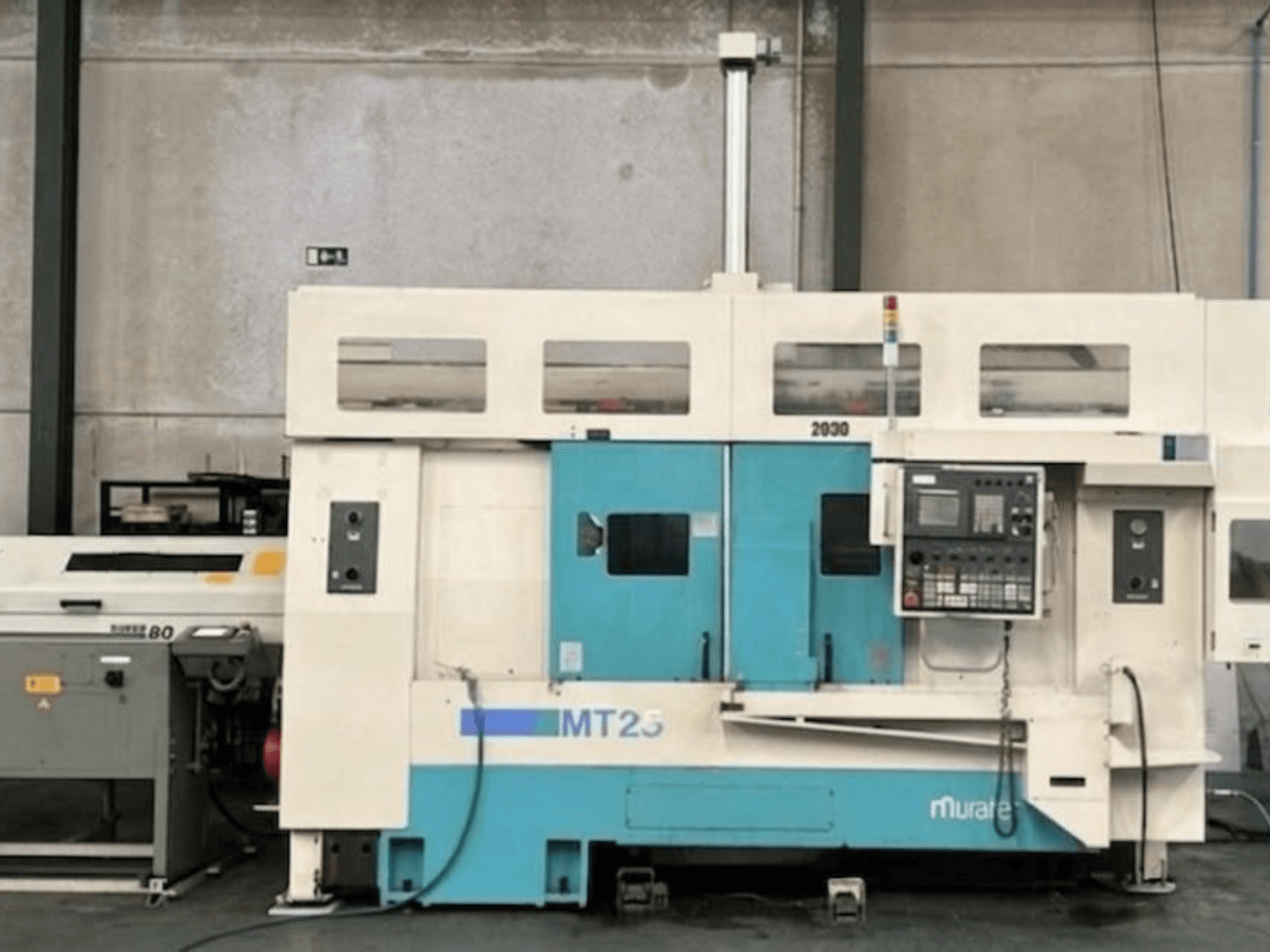

Muratec - MT 25 MYES-TUR-MUR-2001-00002

• Конфигурация: два шпинделя / две револьверные головки / две оси Y (9 управляемых осей)

• Блок управления: ЧПУ Fanuc (двигатели, сервоприводы, электроника)

• Состояние: В настоящее время в эксплуатации; готова к немедленной поставке

• Ход:

  • X1: 230 мм

  • X2: 230 мм

  • Z1: 250 мм

  • Z2: 700 мм

  • Y: 100 мм (±50 мм)

  • Z3 (дополнительный шпиндель): 750 мм

• Производительность и рабочая зона:

  • Максимальный диаметр обработки: 370 мм

  • Максимальная длина обработки: 920 мм

  • Вместимость прутка: 67 мм

  • Ускоренное перемещение (X/Z): 20 / 25 м/мин

• Шпиндели (двойные, идентичные):

  • Прямой паз шпинделя: A2-6

  • Крутящий момент: 420 Н·м

  • Передача заготовки: Автоматическая передача между шпинделями с контролем крутящего момента

• Револьверные головки и возможности инструмента:

  • Револьверные головки: 2 (обе с осями Y и C)

  • Позиции: 15 на револьвер (все приводные)

  • Скорость приводного инструмента: 3000 об/мин

  • Двигатель приводного инструмента: 4 кВт

  • Время индексации: 0,2 с

• Конструкция и особенности:

  • Направляющие: цельные коробчатые направляющие (призматические) по всем осям

  • Очистка: Автоматическая струйная очистка воздухом/охлаждающей жидкостью для очистки вспомогательного шпинделя

  • Контроль: система контроля нагрузки и монитор износа инструмента

Дополнительное оборудование

• Портальный загрузчик: высокоскоростной 3-осевой портальный робот, грузоподъемность 8 кг (автоматическая загрузка/разгрузка)

• Подающий устройство: 1,5-метровый ЧПУ-подающий устройство

• Устройство для сбора заготовок: автоматический поворотный кронштейн для небольших готовых деталей

• Конвейер заготовок: встроенная лента для готовых деталей

• Отсек для отбора проб: отдельная зона для контроля в процессе производства

• Конвейер для стружки: Шарнирный конвейер для стружки с выходом сзади

• Зажимное приспособление: 2 гидравлических патрона Kitagawa 250 мм

• Включенный инструмент: полный набор статических патронов (внешний/внутренний диаметр) и приводных патронов (осевых/радиальных)
