CMZ - TTL66ES-TUR-CMZ-2025-00001

• Общие сведения

  • Максимальный диаметр токарной обработки: 800 мм

  • Максимальный диаметр токарной обработки: 515 мм

  • Расстояние между концами шпинделей: 614 мм

  • Установленная мощность: 35,5 кВА

  • Емкость резервуаров: охлаждающая жидкость 510 л, смазочное масло 18 л, гидравлическое масло 100 л

• Ход осей

  • Верхняя револьверная головка (T1): X1 240 мм, Z1 800 мм, Y1 ±45 мм

  • Нижняя револьверная головка (T2): X2 240 мм, Z2 800 мм, Y2 ±45 мм

  • Оси вспомогательного шпинделя: X3 +120/-120 мм, Z3 580 мм

• Скорости ускоренного перемещения

  • Оси X: 30 м/мин

  • Оси Z: 30 м/мин

  • Оси Y: 20 м/мин

• Ускорение осей

  • Все линейные оси: 1G (9,8 м/с²)

• Главный шпиндель

  • Тип: встроенный мотор

  • Размер патрона: 210 мм

  • Прямой паз шпинделя: ASA A2-6

  • Вместимость прутка: 66 мм

  • Отверстие шпинделя: 72,5 мм

  • Внутренний диаметр вытяжной трубы: 66 мм

  • Наружный диаметр подшипника: 170 мм

  • Мощность (макс. / S3 25 % / S1): 35,5 / 28,3 / 23,5 кВт

  • Крутящий момент (макс. / S3 25 % / S1): 205 / 180 / 150 Нм

• Вспомогательный шпиндель

  • Максимальная частота вращения: 4 000 об/мин

  • Диаметр обрабатываемого прутка: 66 мм

  • Диаметр отверстия шпинделя: 72,5 мм

  • Внутренний диаметр вытяжной трубы: 66 мм

  • Наружный диаметр подшипника: 170 мм

  • Ход X3: ±120 мм

  • Ход по оси Z3: 580 мм

  • Мощность (макс. / S3 25 % / S1): 35,5 / 28,3 / 23,5 кВт

  • Крутящий момент (макс. / S3 25 % / S1): 205 / 180 / 150 Нм

• Револьверные головки (верхняя и нижняя)

  • Количество станций: 24

  • Количество позиций приводных инструментов: 12

  • Размер инструмента: 20×20 мм / 25×25 мм

  • Время индексации: 0,1 сек

  • Усилие зажима: 3 200 кгс

  • Диаметр муфты Curvic: 150 мм

• Приводные инструменты

  • Тип двигателя: встроенный синхронный двигатель

  • Максимальная частота вращения: 12 000 об/мин

  • Мощность (макс. / S1): 14 / 10 кВт

  • Максимальный крутящий момент (макс. / S1): 42 / 32 Нм

  • Охлаждение: Полное масляное охлаждение

  • Стандартный интерфейс инструмента: NT-55

• Конструкция

  • Усиленная станина с наклоном 60°, изготовленная из чугуна GG-25, оптимизированная с помощью метода конечных элементов (FEA)

  • Вес станины: 4 450 кг

  • Роликовые линейные направляющие NSK и шариковые винты с предварительным натягом

  • 8 встроенных двигателей с масляным охлаждением

  • Термостабильная конструкция со шпинделями, расположенными под углом 90° к плоскости X–Z

• Система подачи охлаждающей жидкости и терморегулирования

  • Мощность маслоохладителя: 5 000 Вт

  • Стандартный насос охлаждающей жидкости: 6 бар / 60 л/мин

  • Емкость бака для охлаждающей жидкости: 510 л

  • Масляное охлаждение обоих шпинделей, всех встроенных двигателей осей X/Y и обоих двигателей приводных инструментов

  • Термокомпенсация посредством регулирования температуры масла

• ЧПУ

  • Fanuc 31i-T Plus с iHMI, сенсорный экран 15"

  • Программирование в диалоговом режиме Manual Guide i

  • Подключение по Ethernet и USB

  • Возможность удаленной поддержки

  • Готовность к «Промышленности 4.0»

  • 14 управляемых осей: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • Одновременное управление 4 осями на каждый канал

  • Функции: режущее нарезание резьбы, токарная обработка многоугольников, цилиндрическая интерполяция, интерполяция в полярных координатах, зубофрезерование и возможность силового скребкового резания

• Ключевые преимущества

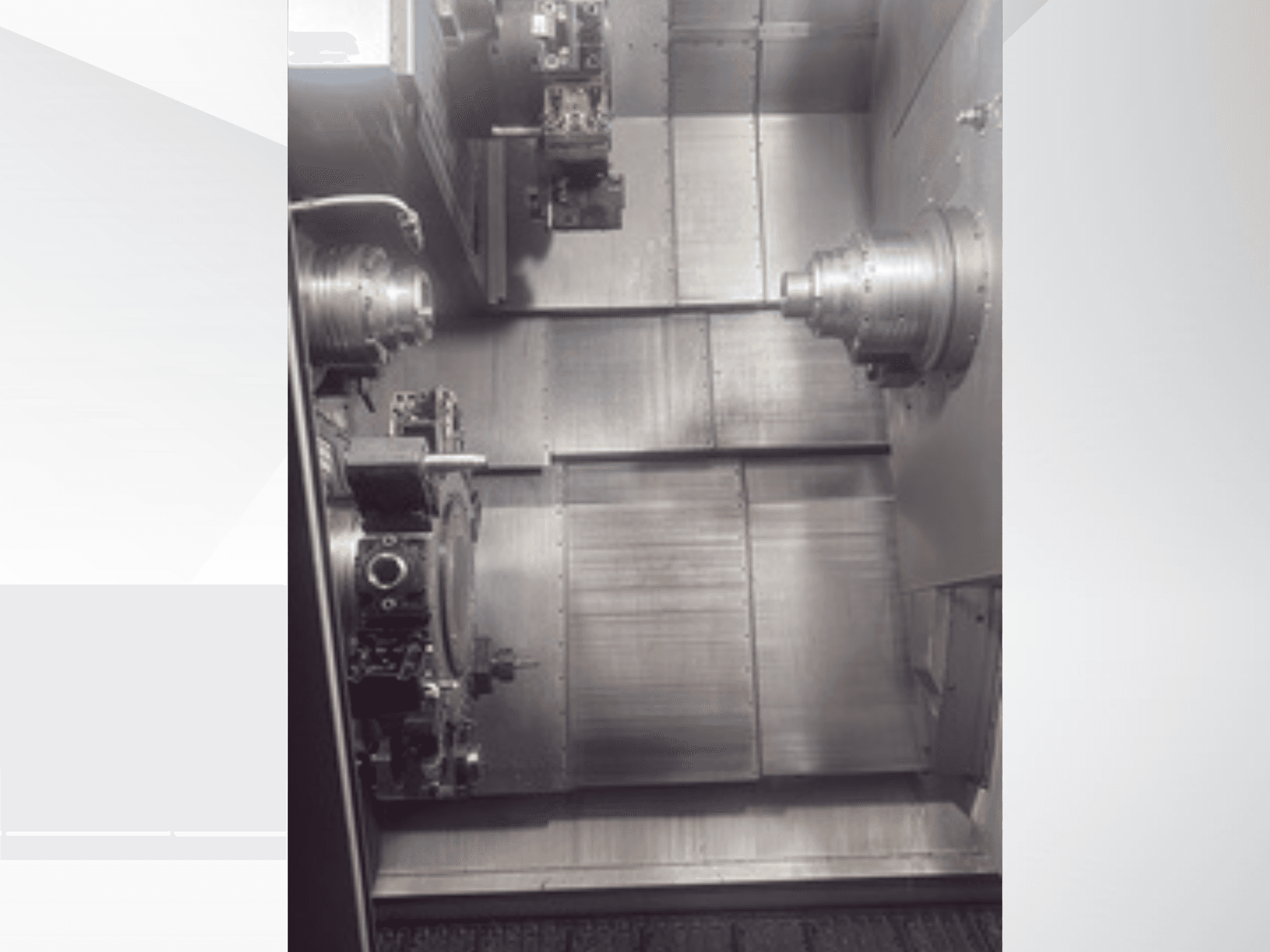

  • Двойной шпиндель + две револьверные головки по оси Y

  • Возможность одновременной обработки с использованием 4 инструментов

  • Полностью встроенная архитектура привода (без ремней)

  • Возможность обработки прутков диаметром 66 мм на обоих шпинделях

  • Приводной инструмент со скоростью вращения 12 000 об/мин

  • Наложение операций обработки с помощью подвижного вспомогательного шпинделя

  • Подходит для крупносерийного производства деталей для автомобилестроения, гидравлики, аэрокосмической отрасли и прецизионной токарной обработки

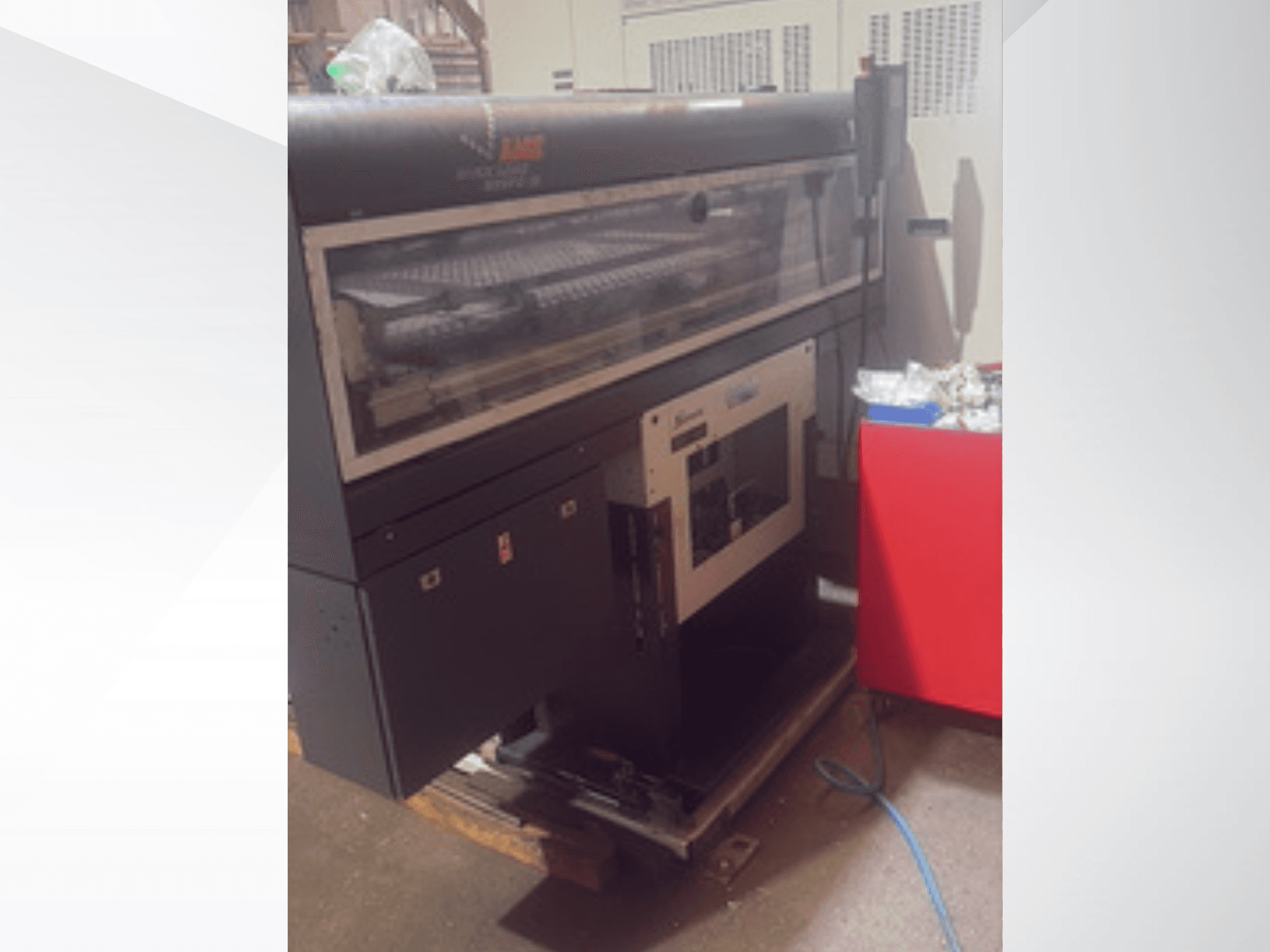

Дополнительное оборудование

• Опциональный насос охлаждающей жидкости высокого давления: 15 бар

• Опциональная задняя бабка

• Не указано в предоставленной информации: роботы, автоматизация, конвейер для отвоза стружки, питатель прутков
