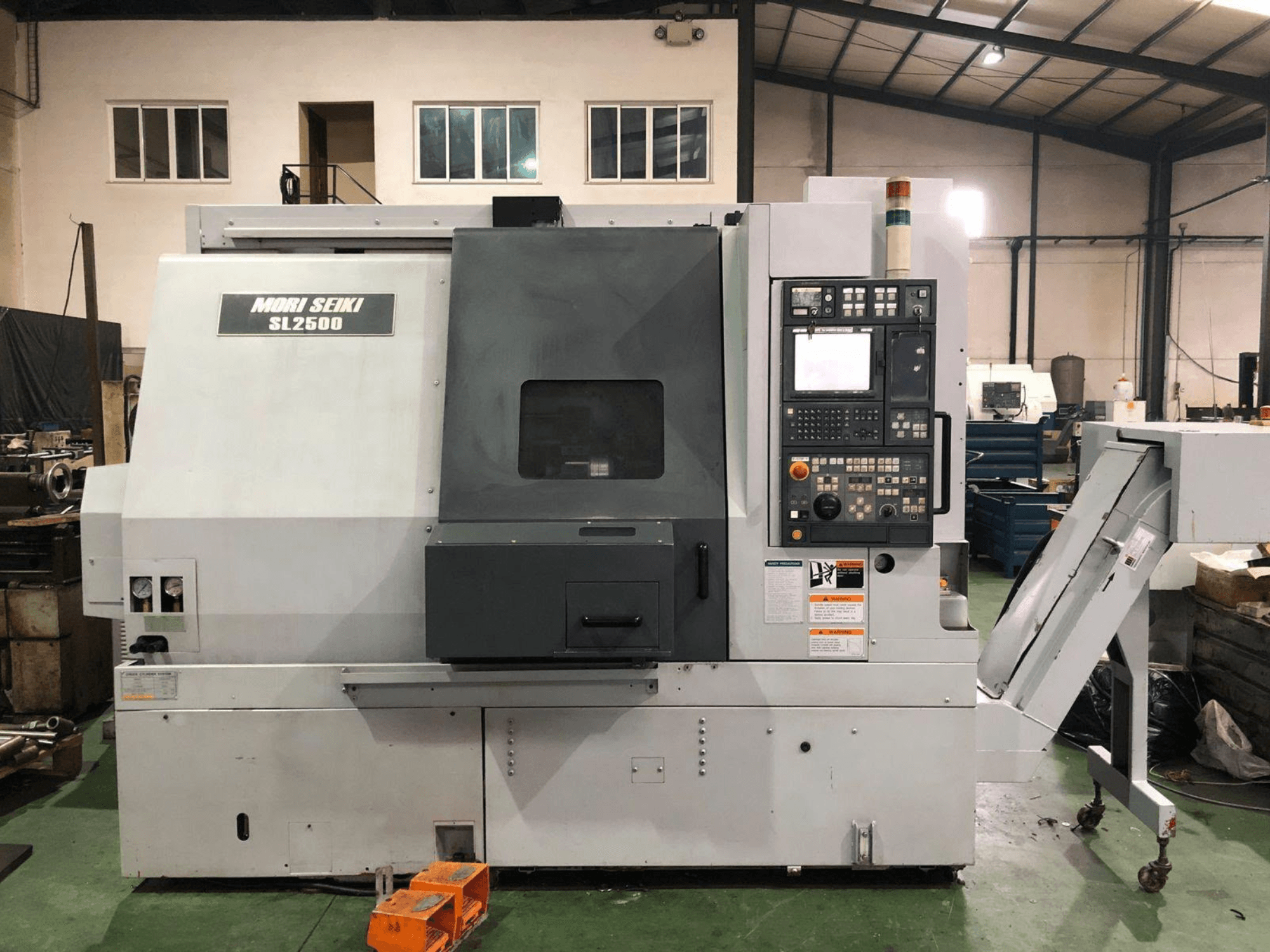

DMG Mori Seiki - SL 2500 YES-TUR-DMG-2005-00001

• Вместимость и рабочая зона:

  • Макс. диаметр заготовки: 755 мм

  • Макс. диаметр обработки: 390 мм

  • Макс. длина обработки: 655 мм

  • Диаметр обрабатываемого прутка: 75 мм

  • Скорость ускоренного перемещения: 18 м/мин (X) / 24 м/мин (Z)

  • Направляющие: коробчатые направляющие по всем осям

• Главный шпиндель и передняя бабка:

  • Крутящий момент шпинделя: 640 Нм

  • Прямой участок шпинделя: A2-8

  • Патрон: 250 мм Kitagawa B-210 (метрический)

  • Охлаждение: масляный охладитель шпинделя Daikin

• Револьверная головка и приводные инструменты:

  • 12-позиционная револьверная головка (все позиции с приводом)

  • Время индексации револьверной головки: 0,2 с

  • Скорость вращения приводного инструмента: 4 000 об/мин

  • Двигатель привода: 5,5 кВт

  • Система инструмента: система быстрой смены инструмента Sandvik Capto (стоимостью 22 000–24 000 евро)

• Задняя бабка и оси:

  • Конфигурация осей: 4 оси (X, Z, Y, C)

  • Задняя бабка: программируемая гидравлическая задняя бабка

  • Конус задней бабки: конус Морзе MT5

• Управление, программное обеспечение и измерение:

  • 3D-графическое моделирование с помощью собственного программного обеспечения CAM

  • Проверка времени цикла

  • Автоматический контроль нагрузки и мониторинг износа инструмента

  • Измерение инструмента: автоматический манипулятор для наладки инструмента Renishaw

  • Возможности подключения: USB, PCMCIA, RS-232

Дополнительное оборудование

• Интерфейс для механизма подачи прутка (машина подготовлена)

• Интерфейс для гидравлического подпорного суппорта Autoblok (готово к установке)

• Автоматический улавливатель заготовок

• Боковой конвейер для отвода стружки шарнирного типа

• Широкий ассортимент держателей статических и приводных инструментов

• Двойная педаль (управление главным патроном и задней бабкой)

• Электрический трансформатор

• Полная документация: ведомость деталей, электрические схемы, руководства по программированию и эксплуатации
