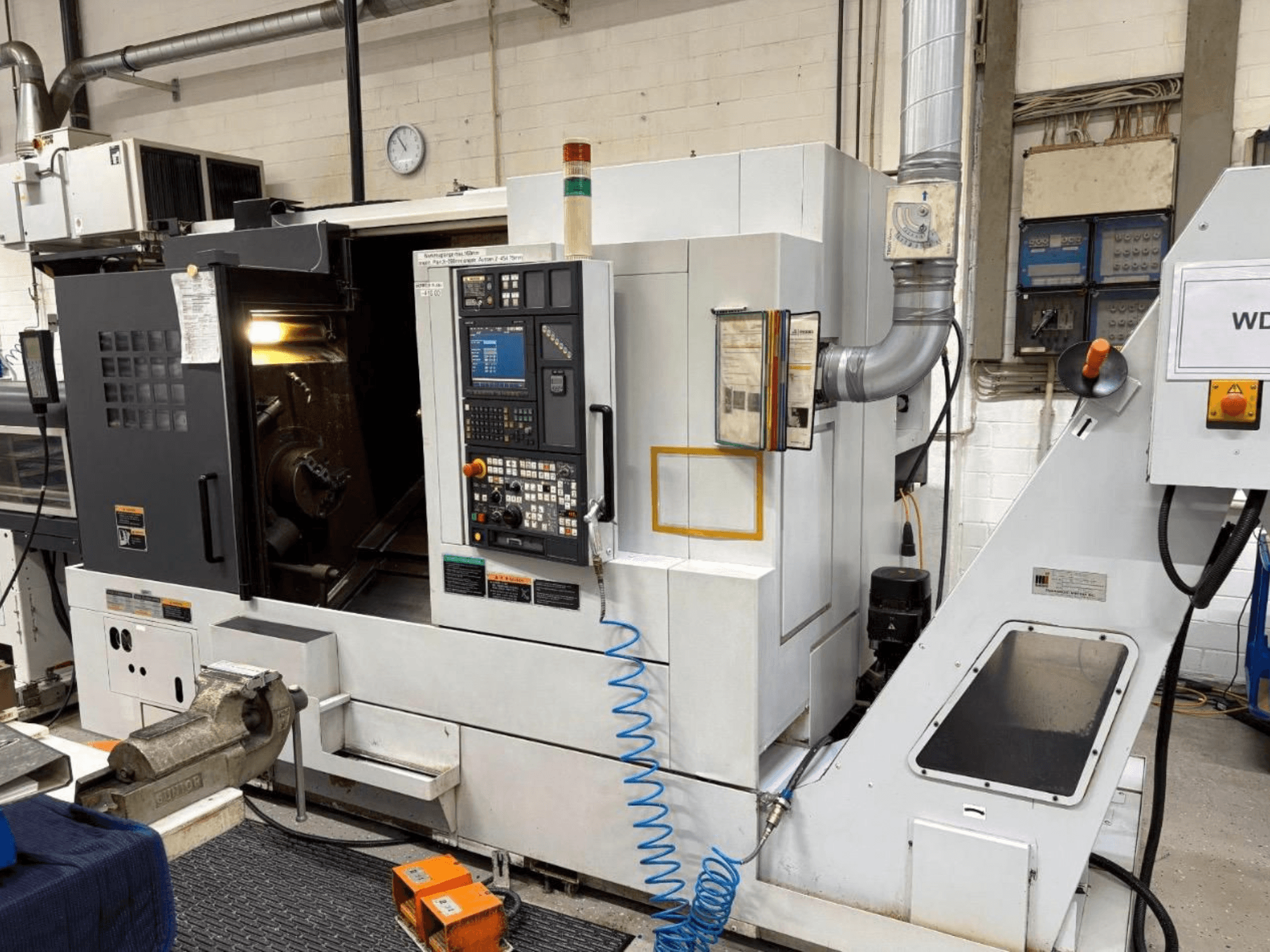

MORI SEIKI - NL 2500 SYES-TUR-MOR-2009-00002

• Скорость быстрой перемещения:

  • X: 30 м/мин

  • Z: 30 м/мин

  • Y: 10 м/мин

• Главный шпиндель:

  • Прямой паз: A2-8

  • Максимальный диаметр прутка: 80 мм

  • Патрон: Kitagawa B-210, Ø250 мм

  • Ось C: позиционирование на 360°

• Вспомогательный шпиндель:

  • Передняя часть шпинделя: A2-6

  • Мощность встроенного двигателя: 15 кВт

  • Патрон: Kitagawa B-208, Ø210 мм

  • Ось C: позиционирование на 360°

  • Возможность перемещения деталей: Да

• Фрезерные/приводные инструменты:

  • Вместимость револьверной головки: 12 позиций

  • Позиции приводных инструментов: 12

  • Мощность двигателя приводного инструмента: 5,5 кВт

  • Максимальная скорость приводного инструмента: 6000 об/мин

  • Инструменты с прямым приводом, фрезерование с приводом, смещенная обработка

• Револьверная головка и инструмент:

  • Время индексации револьверной головки: 0,2 сек

  • Автоматическая измерение инструмента: Двойной измерительный рычаг Renishaw

• Механическая конструкция:

  • Направляющие: закаленные коробчатые направляющие (призматические) по всем осям

  • Привод шпинделя: встроенные интегрированные двигатели

  • Трансмиссия: Прямой привод (без ремней/редукторов)

  • Пусковой момент: 640 Нм

• ЧПУ:

  • Управление: Mori Seiki MAPPS IV

  • Диалоговое программирование, мониторинг нагрузки, мониторинг износа/расхода инструмента

• Охлаждение и смазка:

  • Маслоохладитель главного шпинделя: Daikin

  • Маслоохладитель вспомогательного шпинделя: Daikin

• Подключение:

  • USB, PCMCIA, RS-232

  • Интерфейс подачи прутка: В комплекте

• Возможности обработки:

  • Одновременное токарное и фрезерное

  • Обработка по оси Y

  • Интерполяция по полярным координатам

  • Сверление и нарезание резьбы не по центру

  • Обработка с передней и задней стороны с помощью вспомогательного шпинделя

  • Комплексная обработка детали за одну установку

  • Сложная многоосевая обработка

• Типичные области применения:

  • Прецизионные токарные детали

  • Детали для авиакосмической промышленности

  • Автомобильные детали

  • Гидравлические детали

  • Медицинские детали

  • Общее машиностроение

Дополнительное оборудование

• Автоматический питатель прутка LNS, емкость 1,5 м

• Автоматический приемник заготовок

• Конвейер для стружки: боковой шарнирно-ленточный

• Независимые педали зажима (главный и вспомогательный шпиндели)

• Электрический трансформатор

• Комплект документации:

  • Руководство по эксплуатации

  • Руководство по программированию

  • Список деталей

  • Электрические схемы

• Держатели инструмента: Статические и приводные держатели инструмента в комплекте

• Другое дополнительное оборудование: не входит в комплект
