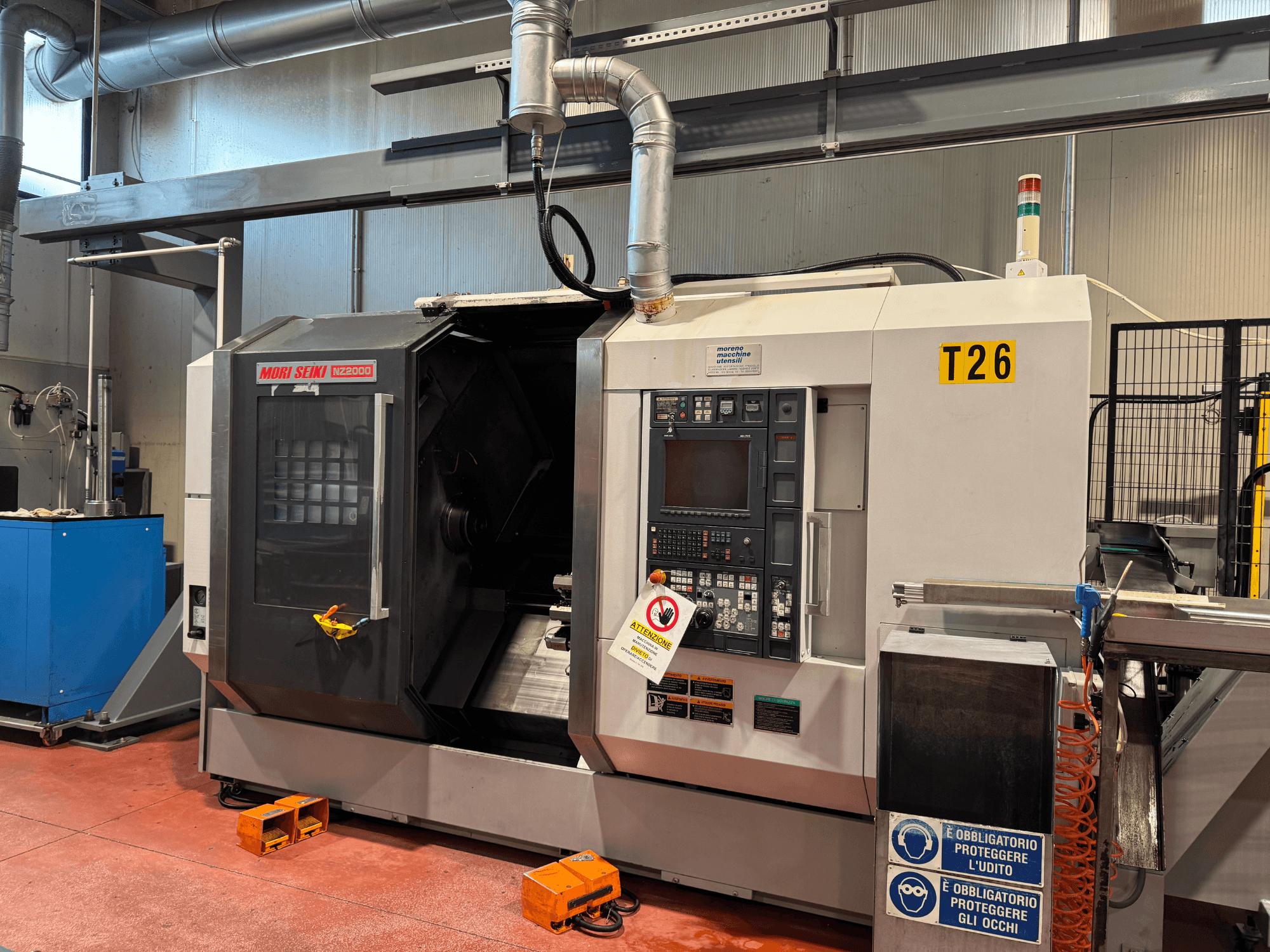

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Управление/НК

  • Блок управления: MORI SEIKI MSX-701

  • Система ЧПУ: FANUC FS-31iA (MAPPS 3); версия MAPPS: 3

  • Программное обеспечение/функции: Монитор нагрузки; Управление сроком службы инструмента; Количество сохраненных программ: 250; Пользовательская память: 50 МБ; Пары смещения инструмента: 99; Пользовательские макропеременные: 600

  • Языки: NC и экраны MAPPS на итальянском языке

• Электропитание/назначение

  • Напряжение: 380-480 В; Частота: 50 Гц; Назначение: Европа

• Конфигурация станка

  • Длина станины: 800 мм

  • Ось C на обоих шпинделях

  • 2 револьверные головки с осями X-Y-Z

  • Обе револьверные головки изначально оснащены инструментами под напряжением

  • Нижняя револьверная головка в настоящее время НЕ работает (токарные функции в порядке)

  • Подходит для сложной многопроцессной токарной и фрезерной обработки

• Шпиндели

  • Главный шпиндель (шпиндель 1)

    • Диаметр сквозного отверстия: 73 мм

    • Тип патрона: Полый патрон 8"; Проходное отверстие патрона: 65 мм; Производитель патрона: KITAGAWA

    • Ось C: В комплекте; Ориентация шпинделя: В комплекте (без фиксации); Тормоз оси С: В комплекте

  • Подшпиндель (Шпиндель 2)

    • Мощность: 25/22 кВт; Частота вращения: 5 000 об/мин

    • Диаметр сквозного отверстия: 73 мм

    • Тип патрона: Полый патрон 8"; Проходное отверстие патрона: 65 мм; Производитель патрона: KITAGAWA

    • Ось C: В комплекте; Ориентация шпинделя: В комплекте (без фиксации); Тормоз оси С: В комплекте

• Ходы оси

  • B: 810 мм

  • Макс. расстояние между носами шпинделя: 1 130 мм

• Револьверные головки

  • Револьверная головка 1: оси X-Y-Z; 16 станций; функция фрезерования включена; скорость вращения инструмента: 6 000 об/мин; крепление инструмента: На болтах

  • Револьверная головка 2: Оси X-Y-Z; 16 станций; Функция фрезерования присутствует, но НЕ работает; Скорость вращения инструмента: 6 000 об/мин; Крепление инструмента: На болтах

  • Максимальная длина обратного инструмента: 155 мм (верхняя турель), 100 мм (нижняя турель)

• Предварительная настройка инструмента

  • Предварительная установка инструмента в шпинделе 1: Ручной (съемный)

  • Предварительная настройка инструмента в шпинделе 2: Ручной (съемный)

• СОЖ/чип (встроенный в станок)

  • Система СОЖ высокого давления: 635 Вт / 1040 Вт

  • Тип СОЖ: Водорастворимая

  • Сквозной обдув шпинделя: В комплекте

  • Направление удаления стружки: Вправо

• Интерфейсы

  • Интерфейс устройства подачи прутка: Включен (спецификация устройства подачи нескольких прутков; LNS)

  • Интерфейс робота: Включен

• Языки/документация

  • Руководства: Итальянский

  • Документация: Руководства по установке, эксплуатации, техническому обслуживанию; Декларация о соответствии; Сертификат CE

• Важное замечание

  • Функция моторизованной оснастки нижней револьверной головки неисправна на обоих станках. Револьверная головка T2 в настоящее время может использоваться только для токарных работ.

Дополнительное оборудование

• Автоматизация/обработка

  • Загрузочный портал RR Robotica (входит в комплект поставки)

  • Загрузочные паллеты (входят в комплект поставки)

  • Загрузчик заготовок (со стороны шпинделя 2)

  • Выталкиватель заготовок

  • Конвейер для разгрузки заготовок

  • Приемник деталей

  • Люк верхней двери для загрузки/выгрузки портала (неоригинальный)

• Периферийные устройства для стружки/охладителя

  • Транспортер для стружки волочильного типа

  • Бак для охлаждающей жидкости с промывочными насосами

  • Дополнительный неоригинальный насос высокого давления 20 бар

• Зажимные приспособления и оснастка

  • Главный шпиндель и подшпиндельные патроны в комплекте (полые KITAGAWA 8")

  • Фиксированные держатели инструмента: всего 8 (4 верхних + 4 нижних)

  • Приводные держатели инструмента: 2 осевых, 2 радиальных

• Электрооборудование/прочее

  • Внешний трансформатор станка

  • Сигнальная световая башня: 3-ярусная (красный / молочно-белый / зеленый)

  • Педальный переключатель сдвоенного патрона
