NAKAMURA-TOME - STW-40PT-TUR-NAK-2000-00001

Name: NAKAMURA-TOME STW-40
Brand: NAKAMURA-TOME
SKU: PT-TUR-NAK-2000-00001
Price: 79000 EUR
Availability: InStock

79.000 €

gindumac цена

(Франко-завод)

получить коммерческое предложение

Посетите станок

сделать встречное предложение

Скачать PDF

У вас есть еще вопросы? Связаться с нами!

Максим Озерин

+7 937 070 8431

m.ozerin@gindumac.com

Свяжитесь в WhatsApp

GINDUMAC
Продукты
Станки с инструментом
➤ Подержанные NAKAMURA-TOME STW-40 Продаю | gindumac.com

Показать на языке оригинала

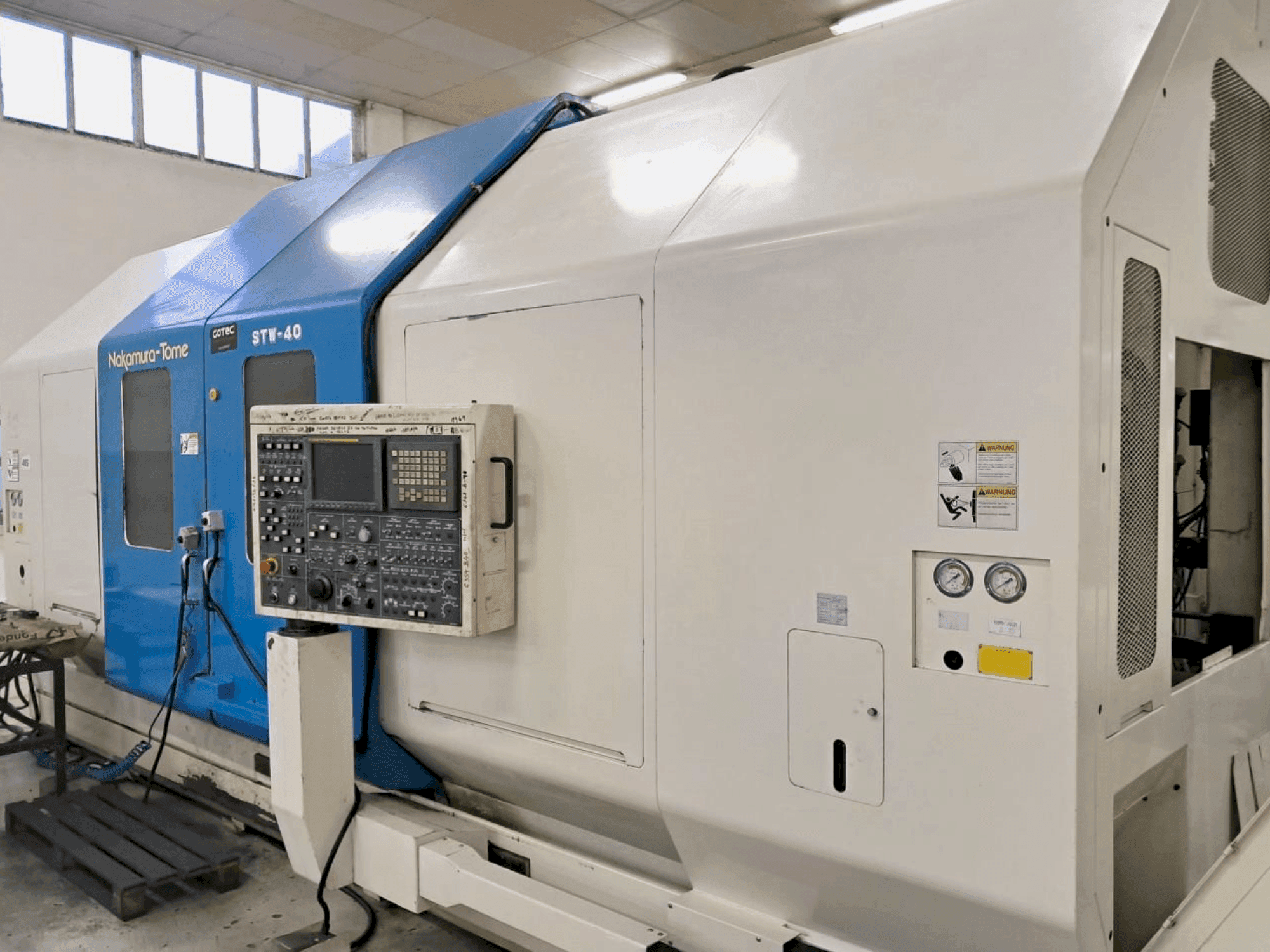

Этот 9-осевой станок Nakamura-Tome STW-40 был изготовлен в 2000 году, имеет максимальный диаметр обточки 570 мм и длину обточки до 1550 мм. Он может похвастаться скоростью вращения шпинделя до 3500 об/мин и скоростью перемещения 25 м/мин по осям X и 30 м/мин по осям Z. Станок идеально подходит для сложных задач обработки и оснащен 80-кратным магазином WZG и шарнирным ленточным транспортером для стружки. Свяжитесь с нами для получения дополнительной информации об этом станке.

Просмотр

бренд: NAKAMURA-TOME
год: 2000
МОДЕЛЬ: STW-40
тип применения: Вращение
Местонахождение: Португалия
тип станка: Токарно-фрезерный центр
марка блока управления: FANUC

Техническая информация - NAKAMURA-TOME STW-40

Общая информация

Ширина измерений: 3500 mm
Глубина измерений: 6200 mm
Высота измерений: 3200 mm
Вес машины: 22000 kg

Блок управления

Бренд: FANUC
Модель: 16i-TA

Главный привод

Диапазон скорости шпинделя: 30-3500 1/MIN
Отверстие шпинделя: 85 mm
Количество осей: 9

Движение

Х-ОСЬ Движение: 400 mm
Х-ОСЬ Форсированная подача: 25 m/min
Y-ОСЬ Форсированная подача: 20 m/min
Z-ОСЬ Движение: 1550 mm
Z-ОСЬ Форсированная подача: 30 m/min

Дополнительная информация

Дополнительное оборудование

12000 об/мин для верхнего шпинделя WZG с мощностью привода 11/7,5 кВт и крутящим моментом 79/47 Нм
Журнал WZG в 80 раз больше
Автоматический запуск и остановка машины с функцией программы разогрева
Контроль поломки WZG с флажком сканирования для верхнего шпинделя WZG
2 HD - насоса Brinkmann для верхнего шпинделя WZG и нижней револьверной головки (производительность насоса = 45 литров в минуту)
Откидной ленточный транспортер для стружки с выбросом вправо

Преимущества станка

Технические преимущества станка

Максимальный диаметр верхнего шпинделя: 570 мм // максимальный диаметр поворота нижнего левого и правого шпинделя: 400 мм
Стандартный диаметр поворота: 300 мм
Максимальная длина поворота револьверного днища влево и вправо: 500 мм
Максимальная длина оборота верхнего шпинделя: 1550 мм
Расстояние между носами шпинделя: 1900 мм
Расстояние между 2 трехкулачковыми патронами: 1500 мм
Необходимая мощность: общая подключенная нагрузка 160 ква
Расход воздуха: около 500 литров в минуту
C1 + c2: 400 об/мин
Ось b: 12. 5 об/мин

Дополнительная информация

Левый / правый шпиндель: Мощность и крутящий момент привода: 22/15 кВт Крутящий момент: 500/794 Нм Скорость вращения шпинделя: 30-3500 об/мин Шпиндель: A1-8 Внутренний диаметр в переднем подшипнике: 130 мм Отверстие в шпинделе: 85 мм Максимальная мощность шины: 71 мм Максимальный размер патрона: 315 мм C - Ось 3 оси одновременно: X, Z, C Время включения: 0,5 сек Скорость быстрого перемещения: 400 об/мин (144000 °/мин) Скорость подачи: 1 - 4800 °/мин Точность градации: 0,011° (30 угловых секунд) Повторяемость: ± 0,006° (± 20 угловых секунд) Крутящий момент тормоза диска шпинделя: 25 кгс-м Фрезерный привод и привод Bphr для верхнего шпинделя WZG: CAPTO-C6 Мощность привода: 15/11 кВт от 800 об/мин Скорость вращения двигателя: от 60 до 6000 об/мин Крутящий момент: WeldonS, 10, 12, 14, 16, 20, 25 Зажимные приспособления, присоединяемые инструменты: Цанговый патрон ER-25/ER-32

*Информация на сайте может различаться между показанными данными и фактическими значениями, проверьте информацию у торговым представителем.
