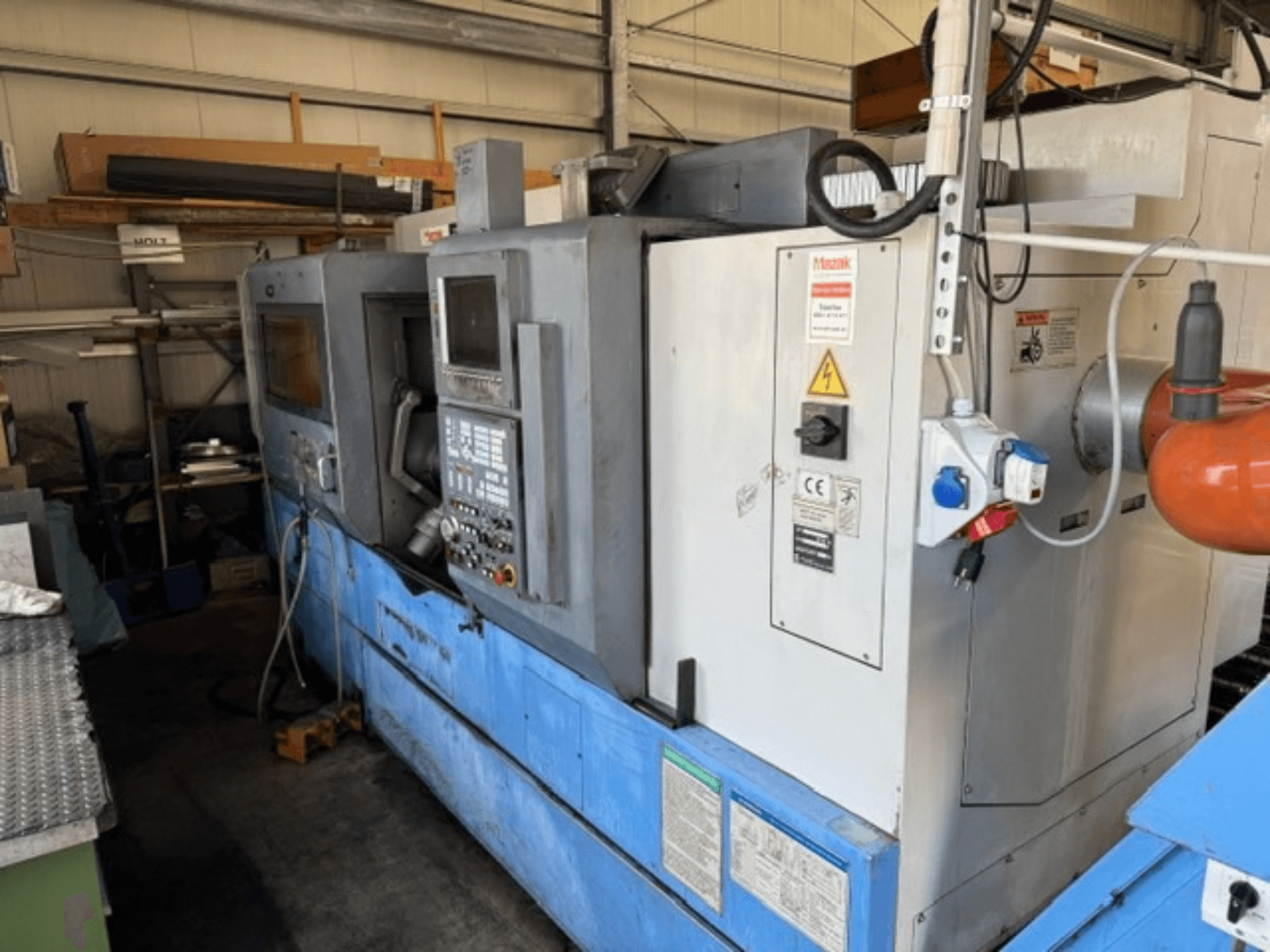

Mazak - SQT-30M * 1000DE-TUR-MAZ-1998-00001

- Наработка: 116 213 часов

- Макс. диаметр поворота: 560 мм

- Макс. поворот над кареткой: 500 мм

- Максимальный диаметр токарной обработки: 410 мм

- Стандартный диаметр токарной обработки: 336 мм

- Макс. длина токарной обработки: 989 мм

- Макс. диаметр обрабатываемого прутка: 77 мм

- Диапазон скоростей главного шпинделя: 35–3 300 об/мин

- Мощность двигателя главного шпинделя: 26 кВт / 22 кВт (30 мин / 100 % непрерывная работа)

- Макс. крутящий момент шпинделя: 637 Нм

- Торцевой паз шпинделя: A2-8"

- Сквозное отверстие шпинделя: 88 мм

- Диаметр патрона: 304 мм

- Индексация по оси C: 0° – 360° / 0,001°

- Количество позиций револьверной головки: 12

- Размер хвостовика токарного инструмента: 25 × 25 × 150 мм

- Диапазон диаметров хвостовиков расточного штанги: 8 / 10 / 12 / 16 / 25 / 32 / 40 / 50 мм

- Время индексации револьверной головки: прибл. 2,2 с

- Мощность двигателя приводных инструментов: 7,5 кВт

- Максимальный крутящий момент приводных инструментов: 96 Нм

- Диапазон скоростей приводных инструментов: 90–1500 об/мин

- Проходная способность приводных инструментов: 23 мм

- Режущая способность приводных инструментов: M16 (держатель типа H) / M12 (держатель типа V)

- Производительность приводных инструментов при торцевой фрезеровке: 25 мм

- Ход по оси X: 245 мм

- Ход по оси Z: 1 035 мм

- Быстрый ход по оси X: 18 м/мин

- Быстрый перемещение по оси Z: 24 м/мин

- Ускоренное перемещение по оси C: 100 об/мин

- Скорость подачи по осям X/Z: 0–5 000 мм/мин

- Скорость подачи по оси C: 1°–2 000°/мин

- Ход пиноли задней бабки: 130 мм

- Диаметр пиноли задней бабки: 100 мм

- Конус задней бабки: MK 4

- Ход задней бабки: 880 мм

- Вместимость бака для охлаждающей жидкости: 250 л

- Расход насоса охлаждающей жидкости: прибл. 20 л/мин

- Давление насоса охлаждающей жидкости: 5 бар

- Мощность: 52 кВА

- Рабочее напряжение: 400 В / 50 Гц

- Давление в пневматической системе: 5 бар, 100 л/мин

- Требуемая площадь: прибл. 7,7 м²

- Масса станка: прибл. 9 500 кг

- Дополнительное оборудование и принадлежности: Tool Eye (устройство для предварительной настройки инструмента), 3-кулачковый гидравлический патрон 304 мм с мягкими/жёсткими кулачками, защитный кожух от стружки и охлаждающей жидкости, рабочее освещение, синхронизированная резьба, приводные держатели инструмента (CAT40: 3 вертикальных, 3 горизонтальных), держатели расточных штанг, набор регулировочных инструментов, оборудование для фундамента
