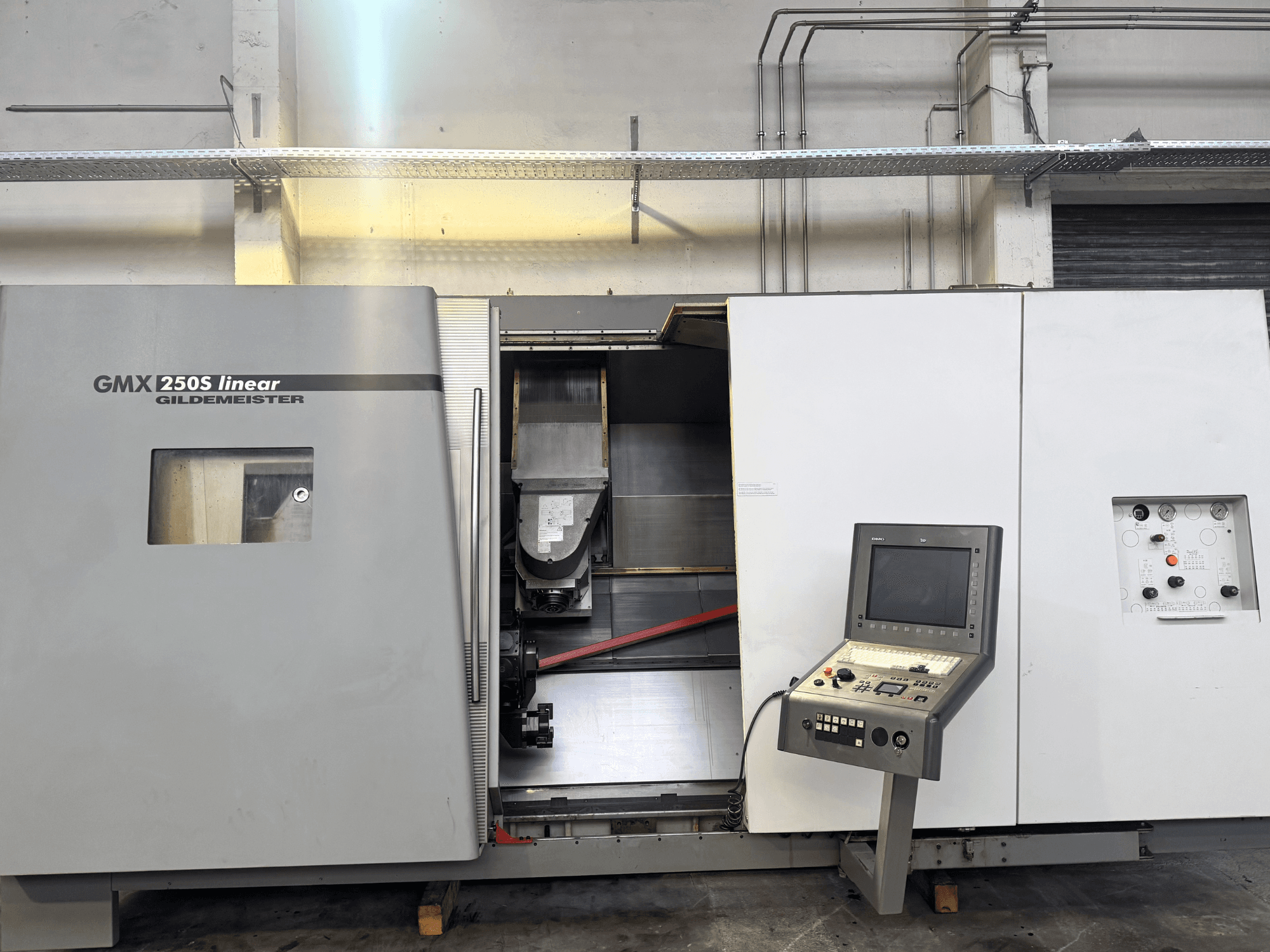

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Тип направляющих: роликовые направляющие

- Главный шпиндель:

- Мощность привода (100 % рабочего цикла): 21 кВт

- Мощность привода (40 % рабочего цикла): 28 кВт

- Диапазон скоростей шпинделя (100 % рабочего цикла): 5000 об/мин

- Диапазон скоростей шпинделя (40 % рабочего цикла): 5000 об/мин

- Базовая частота вращения: 850 об/мин

- Максимальный крутящий момент (40/100 % ED): 240 / 320 Нм

- Тип привода: AC/1, встроенный двигатель шпинделя 76

- Скорость оси C: 5000 об/мин

- Крутящий момент оси C: 320 Нм

- Разрешение оси C: 0,001 град.

- Диаметр патрона: 200–315 мм

- Максимальный диаметр заготовки: 65 мм

- Фланец шпинделя: плоский фланец 170 h5

- Диаметр отверстия шпинделя: 80 мм

- Диаметр отверстия зажимного цилиндра: 67 мм

- Диаметр переднего подшипника: 120 мм

- Шпиндель для инструмента / фрезерный шпиндель:

- Патрон: HSK63-A

- Максимальная частота вращения шпинделя: 12 000 об/мин

- Мощность привода (100 % / 40 % ED): 13,2 / 22 кВт

- Крутящий момент (100 % / 40 % рабочего цикла): 60 / 100 Нм

- Шпиндель 2 (контршпиндель — опция):

- Мощность привода (100 % / 40 % рабочего цикла): 21 / 28 кВт

- Максимальная скорость: 5000 об/мин

- Диаметр патрона: 315 мм

- Максимальный диаметр заготовки: 65 мм

- Рабочий диапазон / диаметр токарной обработки:

- Максимальный диаметр прохода: 640 мм

- Максимальный диаметр токарной обработки: 520 мм

- Максимальный диаметр токарной обработки над противошпинделем: 400 мм

- Максимальный диаметр токарной обработки над противошпинделем и револьверной головкой: 250 мм

- Максимальный диаметр токарной обработки над задней бабкой: 400 мм

- Расстояние между шпинделями: 1500 мм

- Длина токарной обработки (короткая / длинная): 1175 мм

- Максимальный вес заготовки в патроне (вес фланца): 150 (100) кг

- Максимальное расстояние от фланца шпинделя до центра тяжести заготовки: 200 мм

- Максимальный вес заготовки (часть вала) с задней бабкой: 800 кг

- Ход суппорта:

- Суппорт 1 (верхний): X1 = 550 мм, Y1 = 180 мм, Z1 (короткий/длинный) = 1185 мм, B1 = 240 град.

- Суппорт 2 (опция): X2 = 180 мм, Z2 (короткий/длинный) = 1050 мм

- Суппорт 3 (контршпиндель): Z3 (короткий/длинный) = 1150 мм

- Ось B:

- Максимальная скорость поворота: 30 об/мин

- Крутящий момент оси B (S6-40 %/макс.): 2860 / 5720 Нм

- Разрешение оси B: 0,001 град.

- Усилие зажима гидравлической системы (при давлении 30 бар): 2000 Нм

- Магазин инструментов:

- Количество ячеек для инструментов: 36

- Максимальный вес инструмента: 8 кг

- Максимальная длина инструмента: 400 / Ø80 мм

- Максимальная длина инструмента с учетом свободного пространства: 250 / Ø125 мм

- Стандартный диаметр инструмента: Ø80 мм

- Максимальная длина инструмента без свободного пространства: 230 / Ø80 мм

- Стандартный размер f токарного инструмента: 40 мм

- Максимальный размер f токарного инструмента с свободным пространством: 62,5 мм

- Максимальный стандартный момент опрокидывания инструмента: 60 (100) кг/см

- Ход подъема: 85 мм

- Револьверная головка 2 (опция):

- Оснащена приводными инструментами: Да

- Количество инструментальных позиций: 12

- Диаметр вала по DIN 69880: 40 мм

- Количество приводных инструментов: 12

- Мощность привода (макс. 100 % ED): 10,7 кВт

- Крутящий момент (макс. 100 % ED): 32 Нм

- Диапазон частоты вращения: 4000 об/мин

- Время индексации (30/180 град.): 0,34 / 0,64 с

- Максимальная нагрузка на инструмент: 100 кг

- Допустимый дисбаланс, обусловленный нагрузкой на инструмент: 63 Нм

- Приводы подачи и быстрый ход (суппорты 1, 2, 3):

- Быстрое перемещение по осям X/Ys/Z (суппорт 1): 40 / 24 / 70 м/мин

- Усилие подачи по осям X/Ys/Z (суппорт 1, S6-40 %): 7 / 11 / 7,5 кН

- Разрешение перемещения по осям X/Ys/Z (суппорт 1): 0,001 мм

- Шарико-винтовая пара X (суппорт 1): Ø32 × 20 мм

- Шарико-винтовая пара Ys (суппорт 1): Ø40 × 15 мм

- Линейный двигатель оси Z1: 1FN3600-4WB00

- Быстрая подача по осям X/Z (суппорт 2): 24 / 36 м/мин

- Усилие подачи по осям X/Z (суппорт 2, S6-40 %): 9 / 11 кН

- Быстрая подача по оси Z (суппорт 3): 36 м/мин

- Усилие подачи по оси Z (суппорт 3, S6-40 %): 13 кН

- Система охлаждения и конвейер для стружки:

- Емкость бака для охлаждающей жидкости: 370 л

- Мощность привода: 0,25 кВт

- Насос охлаждающей жидкости (погружной насос): 202 л/мин

- Производительность конвейера: 100 кг/ч

- Гидравлика:

- Объём: 40 л

- Мощность насоса 1/2: 5,5 кВт

- Давление насоса 1/2: 100 бар

- Расход насоса 1/2: 38 л/мин

- Пневматика:

- Давление: 6 бар

- Расход воздуха: 40 м³/ч

- Охлаждающий агрегат:

- Емкость охлаждающей жидкости: 15 л

- Мощность охлаждения: 4,5 кВт

- Расход: 15 л/мин

- Давление нагнетания: 6 бар

- Количество контуров охлаждения: 1

- Варианты оборудования для охлаждающей жидкости:

- Емкость бака: 500 (1000) л

- Общая мощность (стандартная/опция): 1,1 (5,1/12,6) кВт

- Давление насоса 1/2/3: 8 / (20/80) бар

- Расход насоса 1/2/3: 20 / (40/11) л/мин

- Степень очистки фильтра: 40 мкм

- Мощность охлаждения для опции 80 бар: 4,9 кВт

- Точность в соответствии с VDI/DGQ 3441 (при T = 20 ± 2 °C):

- Допуск по положению P в направлениях X1/Y1/Z1: 10 / 10 / 16 мкм

- Допуск по положению B: 10 мГрад

- Допуск по положению X2/Z2: 10 / 16 мкм

- Допуск по положению Z3: 16 мкм

- Средняя дисперсия Ps по осям X1/Y1/Z1: 3 / 3 / 4 мкм

- Средняя дисперсия Ps по оси B: 3 мград

- Средняя дисперсия Ps по осям X2/Z2: 3 / 4 мкм

- Средняя дисперсия Ps по оси Z3: 4 мкм

- Электрические характеристики:

- Подключенная нагрузка: 75 кВА

- Рабочее напряжение: 400 В

- Частота: 50 Гц

- Предохранительная защита (медленного срабатывания): 125 А (VDE 0100)

- Напряжение управления (переменный/постоянный ток): 230 В / 24 В

- Габаритные размеры и вес:

- Габаритные размеры (Д x Ш x В): 7800 x 4100 x 3040 мм

- Транспортные габариты (Д x Ш x В): 5000 x 3000 x 2800 мм

- Масса машины с учетом шкафа управления: 15 000 кг

- Наработка:

- Время работы системы управления: 35 398 ч

- Наработка шпинделя / автоматического режима: 14 802 ч

• Блок управления: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4-я ось с задней бабкой (специальная опция)

• Инструментальный магазин на 22 позиции (опция)

Дополнительное оборудование

• Лоток для стружки

• Конвейер для стружки

• Система подачи охлаждающей жидкости
