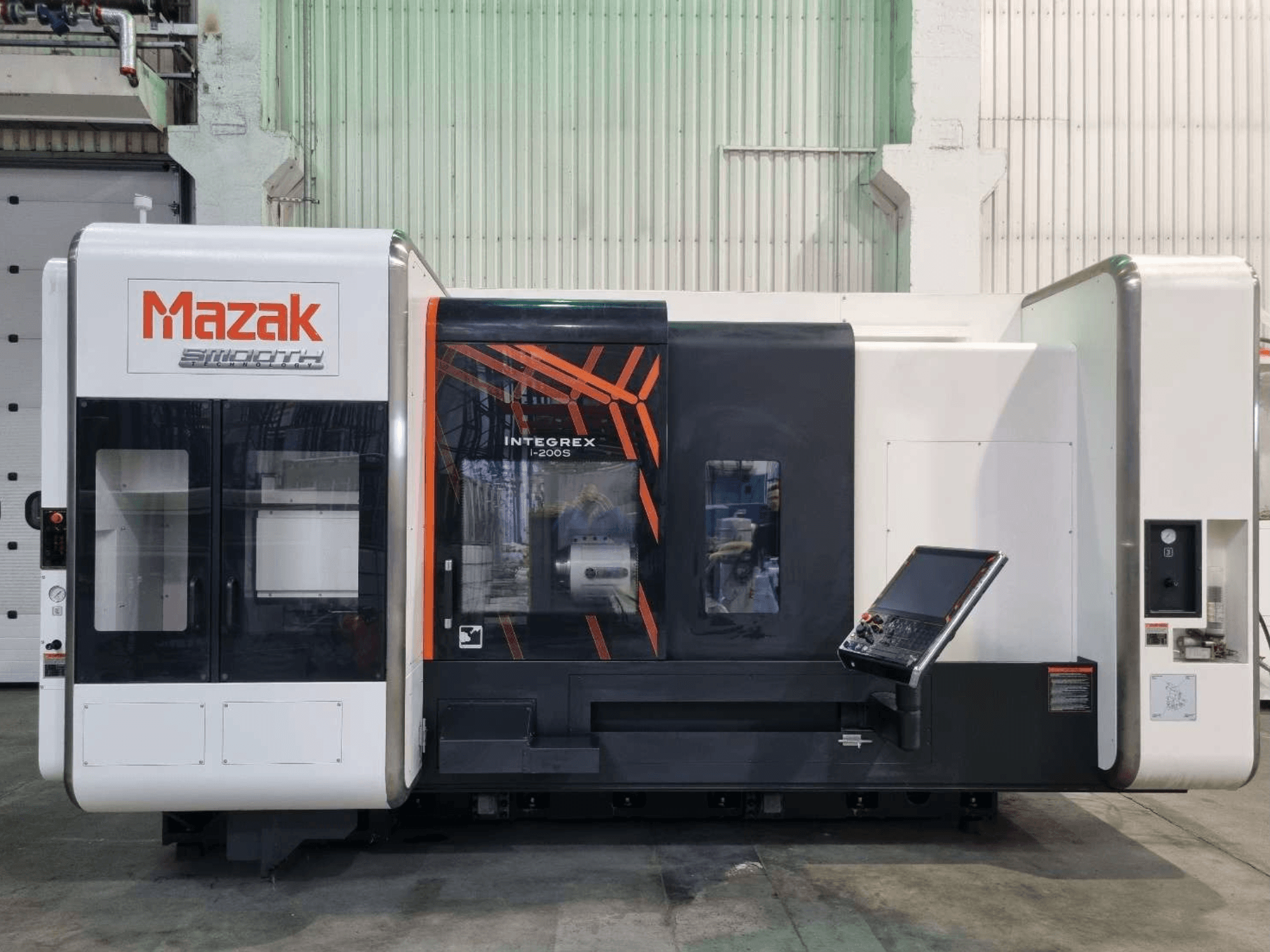

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Время работы: Приблизительно 68 часов

• Доступность: Немедленно

• Ключевые возможности:

  • Полная 5-осевая одновременная обработка

  • Главный шпиндель + второй шпиндель

  • Фрезерный шпиндель с автоматической сменой инструмента

  • Полная токарная и фрезерная обработка за один установ

• Производительность и рабочий диапазон

  • Максимальный размах: Ø658 мм

  • Поворот через поперечные салазки: Ø658 мм

  • Максимальный диаметр обработки: Ø658 мм

  • Максимальная длина обработки: 1519 мм

  • Объем прутка (главный шпиндель): Ø102 мм

  • Объем прутка (второй шпиндель): Ø65 мм

  • Максимальная масса опоры (главный шпиндель): 650 кг

  • Максимальная масса опоры (второй шпиндель): 300 кг

• Главный шпиндель (HD1)

  • Размер патрона: 12"

  • Отверстие шпинделя: Ø112 мм

  • Мощность двигателя: 22 / 18,5 кВт

  • Крутящий момент: 883,3 / 716,2 Нм

  • Время разгона: 4.9 s

  • Система нагнетания воздуха: В комплекте

  • Дополнительная конфигурация: Усиленный шпиндель HD1; снятие стандартного цилиндра шпинделя и патрона

• Второй шпиндель (HD2)

  • Размер патрона: 8"

  • Максимальная скорость: 5 000 об/мин

  • Отверстие шпинделя: Ø76 мм

  • Мощность двигателя: 18,5 / 15 кВт

  • Крутящий момент: 325 / 238 Нм

  • Время разгона: 4.5 s

  • Заводская опция: Функция синхронизации шпинделя HD2

• Фрезерный шпиндель

  • Максимальная скорость: 12 000 об/мин

  • Мощность двигателя: 24 кВт

  • Охлаждение: Масло и воздух

  • Интерфейс инструмента: HSK-A63 (T63)

  • Время индексации на 90°: 0,5 с

  • Ускорение: 1.27 s

  • Смазка: Масло и воздух

  • Производительность инструмента:

    • Токарные резцы наружного диаметра: □25 мм

    • Токарные резцы внутреннего диаметра: Ø40 мм

    • Фрезерные инструменты: Макс Ø125 × 400 мм

• Ходы осей

  • Ш: 1574 мм

  • Быстрое перемещение: X/Z 50 м/мин; Y 40 м/мин; W 30 м/мин

• Система инструментов и магазин

  • Система инструментов: CAPTO C6

  • Емкость магазина инструментов: 72 позиции

  • Автоматическое устройство смены инструмента: В комплекте

  • Функции: Обнаружение поломки инструмента в магазине; Обнаружение перегрузки

• Функции и программное обеспечение ЧПУ

  • Пакет функций для 5-осевой обработки

  • Компенсация радиуса инструмента по 5 осям

  • Цилиндрическая интерполяция

  • Интерполяция полярных координат

  • Синхронное нарезание резьбы с фрезерным шпинделем

• Охлаждение и подготовка

  • Охлаждающая жидкость через инструмент: 7 МПа

  • Подготовка к работе с системой удаления масляного тумана

• Основные характеристики

  • Практически новое состояние с наработкой всего ~68 часов

  • Очень богатая заводская конфигурация

  • Полная 5-осевая одновременная обработка

  • Конфигурация главного и подшпинделя

  • Магазин CAPTO на 72 инструмента

  • Готовность к производству со значительной экономией по сравнению с новым

Дополнительное оборудование

• Обработка стружки и деталей

  • Боковой транспортер стружки - тип Consep

  • Ленточный конвейер для деталей

• Подача прутков и обработка заготовок

  • Устройство подачи прутка LNS QLS II

  • Комплект интерфейсов для подачи прутка

  • Автоматический уловитель деталей

• Фильтрация

  • Фильтровальная установка SEI

    • Серия: JT040

    • Модель: 40/70-V-I-R-FM

    • Год: 2018

• Другие аксессуары

  • Анкеры для крепления машины

  • 3-цветная сигнальная лампа состояния машины
