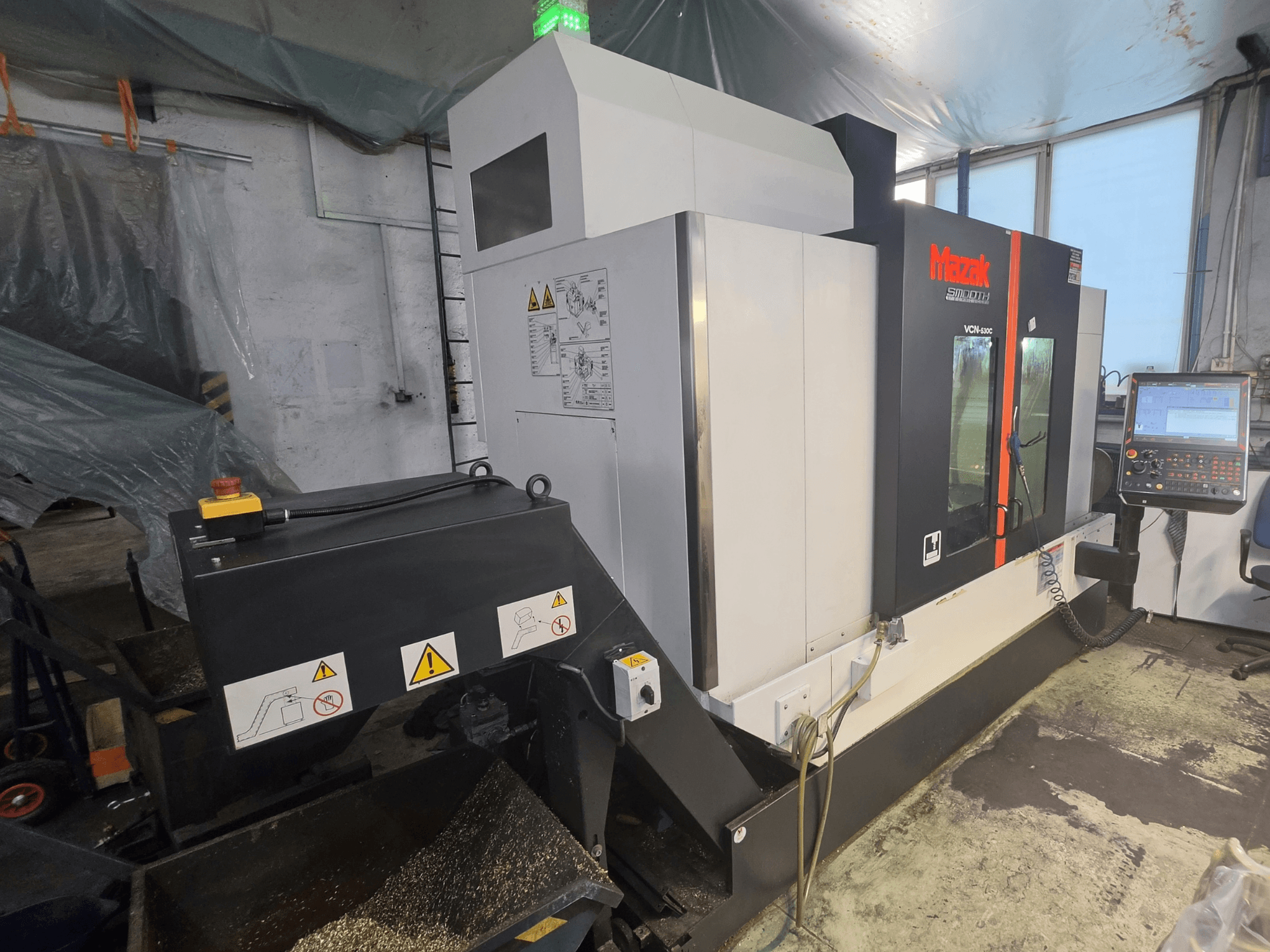

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Рабочая зона и ходы

• Расстояние от стола до передней кромки шпинделя: 150–660 мм

• Расстояние от поверхности колонны до центра шпинделя: 586 мм

Стол

• Размеры: 1 300 × 550 мм

• Т-образные пазы: 5 × 18 мм; шаг 100 мм

Шпиндель

• Привод: электрический, двухдиапазонный

• Внутренний диаметр подшипника шпинделя: 70 мм

• Время разгона: 2,0 с

• Мощность двигателя: 18,5 кВт (5 мин) / 11 кВт (40 % ED) / 7,5 кВт (S1)

Скорости подачи

• Быстрая перемещение по осям X/Y/Z: 42 м/мин

• Подача при резании по осям X/Y/Z: 1–42 000 мм/мин

Автоматический сменщик инструмента

• Максимальный диаметр инструмента: 80 мм (инструменты расположены рядом) / 125 мм (соседние гнезда пусты)

• Максимальная длина инструмента: 350 мм (от линии калибра)

• Выбор инструмента: произвольная память MAZATROL, по кратчайшему пути

• Время перехода от одного инструмента к другому: 1,3 с

Система подачи охлаждающей жидкости и удаления стружки

• Охлаждающая жидкость высокого давления, подаваемая через шпиндель: прибл. 15 кгс/см² (~14,7 бар)

• Емкость бака для охлаждающей жидкости: 250 л

• Промывка крышек охлаждающей жидкостью

• Ручной пистолет для промывки

• Пневматическая очистка заготовки

• Подготовка к удалению тумана

Функции управления и подготовка к измерению

• Синхронное нарезание резьбы

• Максимальный размер программы: 8 МБ

• Постоянный наклон G00 (оптимизация быстрого перемещения)

• Подготовка к использованию датчика заготовки Renishaw OMP60

Габаритные размеры станка

• Занимаемая площадь: 2 880 × 3 102 мм

Дополнительное оборудование

• Поворотный стол Kitagawa с ЧПУ, серия MR250 (тип: MR250RAE13)

  • Дата изготовления: октябрь 2020 г.

  • Вес: 85 кг

  • В комплект входит механическое крепление для MR250

• Конвейер для отвода стружки CROWTHER с шарнирной лентой, установленный слева

• Дополнительное освещение рабочей зоны

• Трехцветная светодиодная сигнальная вышка

• Руководства по эксплуатации и предупреждающие надписи на польском языке
