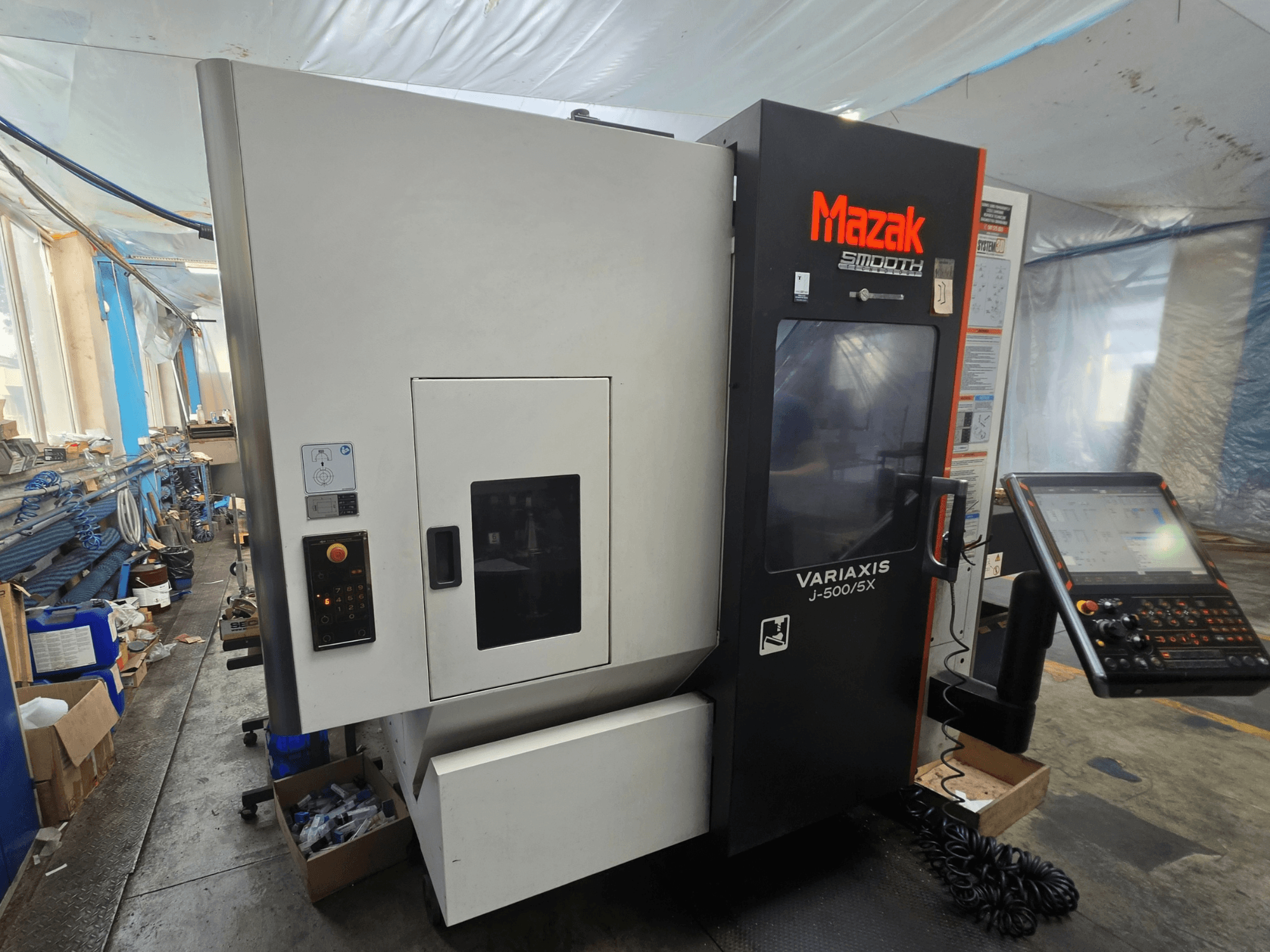

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Время резки («только резка»): 14 396 ч 54 мин

• Рабочие параметры и ходы

  • Максимальный диаметр заготовки: 500 мм; высота: 350 мм

  • Наклон оси A: от -120° до +30°; поворот оси C: ±360°

  • Шаг индексации осей A/C: 0,0001°

  • Ускоренное перемещение по осям X/Y/Z: 30 000 мм/мин

  • Максимальная подача при резании по осям X/Y/Z: 30 000 мм/мин

  • Время индексации оси A: 0,6 с на 90°

  • Время индексации оси C: 0,55 с на 90° / 1,05 с на 180°

  • Направляющие: Роликовые линейные направляющие

• Стол и зазоры

  • Поворотный/наклоняемый стол с осями A и C

  • Размеры стола: 500 × 400 мм

  • Стол с Т-образными пазами (в соответствии с окончательной конфигурацией)

  • Расстояние от торца шпинделя до поверхности стола при горизонтальном положении стола: 50–560 мм

  • Расстояние от торца шпинделя до стола при вертикальном положении стола: 40–550 мм

• Шпиндель

  • Система охлаждения шпинделя; бачок для охлаждающего масла шпинделя: 16 л

  • Программируемая ориентация шпинделя с шагом 1°

• Устройство смены инструмента и магазин

  • Система автоматической смены инструмента (ATC) с функцией восстановления; цифровой дисплей магазина; внешняя панель управления магазином

  • Выбор инструмента: фиксированные адреса в магазине с автоматическим выбором кратчайшего пути

  • Максимальная длина инструмента: 300 мм

  • Максимальный диаметр инструмента при заполненных соседних ячейках: 90 мм; при пустых соседних ячейках: 130 мм

  • Время от начала до конца обработки: 6,20 с

• Измерение и контроль

  • Автоматическое измерение длины инструмента и обнаружение поломки инструмента

  • Функция автоматического измерения длины инструмента G37

  • Система абсолютного позиционирования

  • Система MAZA-CHECK

  • Подготовка к установке датчика заготовки RMP600

• Система подачи охлаждающей жидкости и терморегулирования

  • Пропуск охлаждающей жидкости под высоким давлением через инструмент (~15 кгс/см² ≈ 14,7 бар), расход ~35 л/мин

  • Бак для охлаждающей жидкости: 300 л

  • Система промывки охлаждающей жидкостью

  • Охлаждение шариковых винтов осей X/Y/Z

• Управление и программное обеспечение

  • Диалоговое программирование MAZATROL и программирование по стандартам EIA/ISO; одновременное 5-осевое управление в формате EIA/ISO

  • Постоянный наклон G00; плавный перезапуск; наклонная плоскость обработки; подача по обратному времени

  • Расширенные рабочие смещения: 300 пар; переменные макросы: 600 переменных

  • Программирование в полярных координатах; цикл обработки «Торнадо»

  • Высокоскоростная обработка и сглаживание; Геометрическая компенсация для вращающихся осей

  • Управление плавным прохождением углов; управление переменным ускорением

  • Интерфейсы: USB, LAN, карта памяти SD

• Безопасность, кожух, соответствие требованиям

  • Полностью закрытый рабочий пространство с верхней крышкой

  • Дверца оператора с блокировкой; освещение рабочей зоны

  • Интеллектуальный защитный экран (ISS)

  • Маркировка CE

• Автоматизация/помощь в управлении

  • Автоматическое включение/выключение и прогрев станка

Дополнительное оборудование

• Конвейер для отвода стружки с правосторонней шарнирной лентой для обработки стали

• Силовой трансформатор для европейского рынка

• Комплект для установки станка

• Руководства и предупреждающие надписи на польском языке
