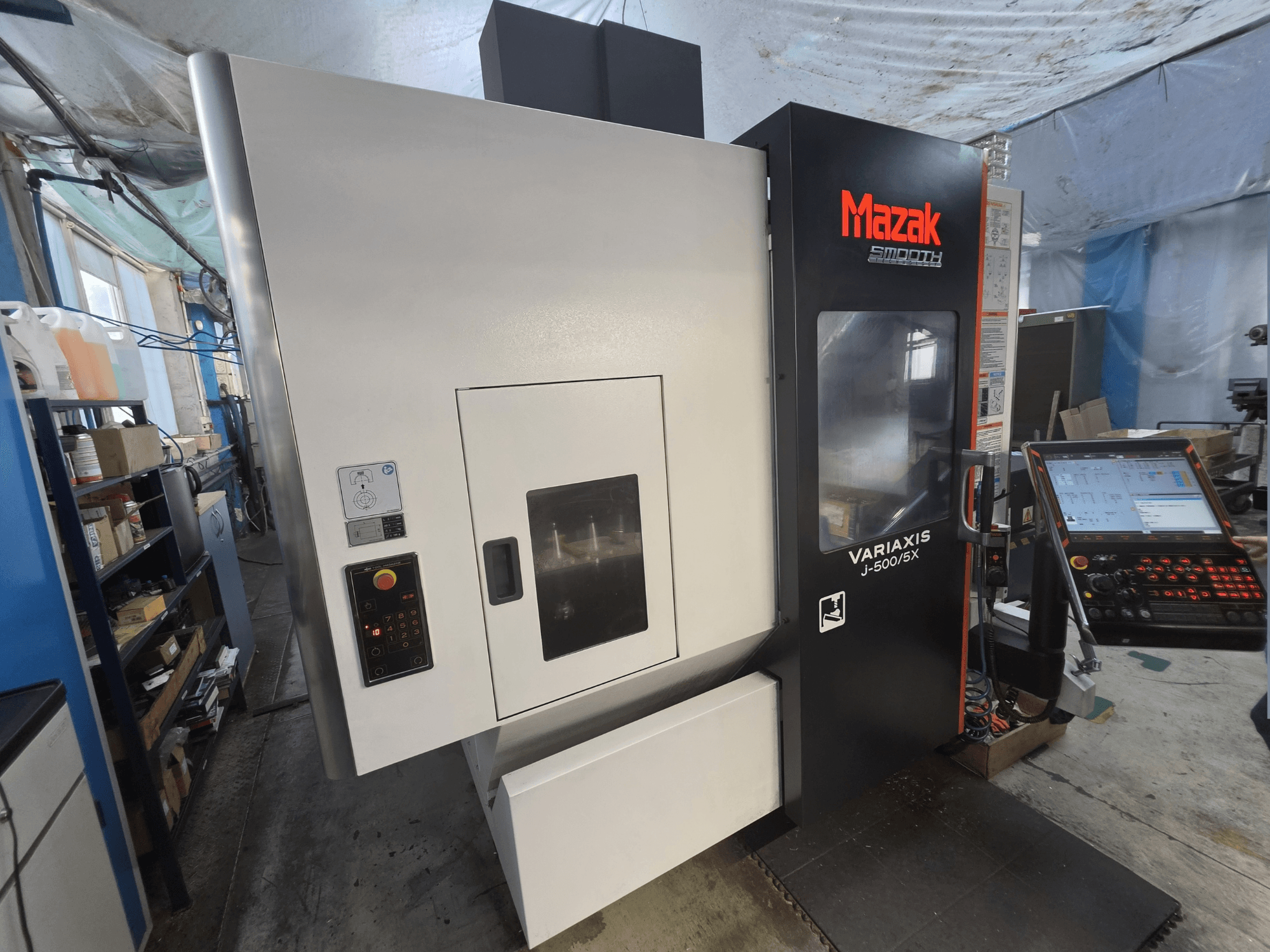

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• Система ЧПУ: MAZATROL SmoothX с 19-дюймовым цветным сенсорным экраном

Рабочие параметры и ходы

• Наклон по оси A: от -120° до +30°

• Вращение по оси C: ±360°

• Шаг индексации по осям A/C: 0,0001°

• Быстрое перемещение по осям X/Y/Z: 30 000 мм/мин

• Максимальная подача при резании по осям X/Y/Z: 30 000 мм/мин

• Время индексации оси A: 0,6 с на 90°

• Время индексации по оси C: 0,55 с на 90° / 1,05 с на 180°

Стол и зазоры

• Наклонный/поворотный стол (оси A/C)

• Размер стола: 500 × 400 мм

• Стол с Т-образными пазами (в соответствии с конечной конфигурацией)

• Расстояние от торца шпинделя до поверхности стола (стол в горизонтальном положении): 50–560 мм

• Расстояние от торца шпинделя до центра стола (стол в вертикальном положении): 40–550 мм

Шпиндель

• Система охлаждения шпинделя с баком для охлаждающего масла объемом 16 л

• Программируемая ориентация шпинделя с шагом 1°

Магазин инструментов и система автоматической смены инструмента (ATC)

• Система автоматической смены инструмента (ATC) с функцией восстановления; цифровой дисплей магазина и внешняя панель управления

• Выбор инструмента: фиксированные адреса с автоматическим выбором кратчайшего пути

• Вытяжной штифт: Yamazaki ANSI

• Максимальная длина инструмента: 300 мм

• Максимальный диаметр инструмента при наличии соседних инструментов: 90 мм

• Максимальный диаметр инструмента при пустых соседних гнездах: 130 мм

• Время от начала обработки одного заготовки до начала обработки следующей: 6,20 с

Измерение и зондирование

• Радиоконтактный щуп для заготовки Renishaw RMP600

• Система MAZA-CHECK

• Автоматическое измерение длины инструмента и обнаружение поломки инструмента

• Автоматическое измерение длины инструмента с кодом G37

• Система абсолютного позиционирования

Система подачи охлаждающей жидкости и удаления стружки

• Протока охлаждающей жидкости под высоким давлением через инструмент: прибл. 15 кгс/см² (≈14,7 бар), прибл. 35 л/мин

• Бак для охлаждающей жидкости: 300 л

• Система промывки охлаждающей жидкостью и ручной пистолет для промывки

• Охлаждение шариковых винтов осей X/Y/Z

• Пневматическая очистка заготовки

Система управления и программное обеспечение

• ЧПУ MAZATROL SmoothX

• Пакет программирования EIA/ISO

• Система одновременного 5-осевого управления

• Дополнительный пакет для 5-осевой обработки для SmoothX

• Вращение 3D-координат

• Плавная синхронная резьба

• Постоянный наклон G00 (оптимизация быстрого перемещения)

• Плавный перезапуск

• Наклонная плоскость обработки

• Обратная подача по времени

• Расширенные смещения заготовки: 300 пар

• Переменные макросы: 600 переменных

• Высокоскоростная обработка и сглаживание

• Геометрическая компенсация для вращательных осей

• Интерфейсы: USB, LAN, SD-карта

Конструкция, безопасность и другие особенности

• Электронный маховик

• Трехцветная сигнальная вышка

• Автоматическое включение/выключение станка и прогрев

• Роликовые линейные направляющие

• Полностью закрытый корпус с верхней крышкой; дверца оператора с блокировкой

• Освещение рабочей зоны

• Интеллектуальный защитный экран (ISS)

• Маркировка CE

Дополнительное оборудование

• Конвейер для стружки CROWTHER с правосторонней шарнирной лентой (для обработки стали)

• Установка для удаления тумана GX500 с подготовкой к отводу

• Силовой трансформатор для европейского рынка

• Комплект для установки станка

• Руководства по эксплуатации и предупреждающие надписи на польском языке
