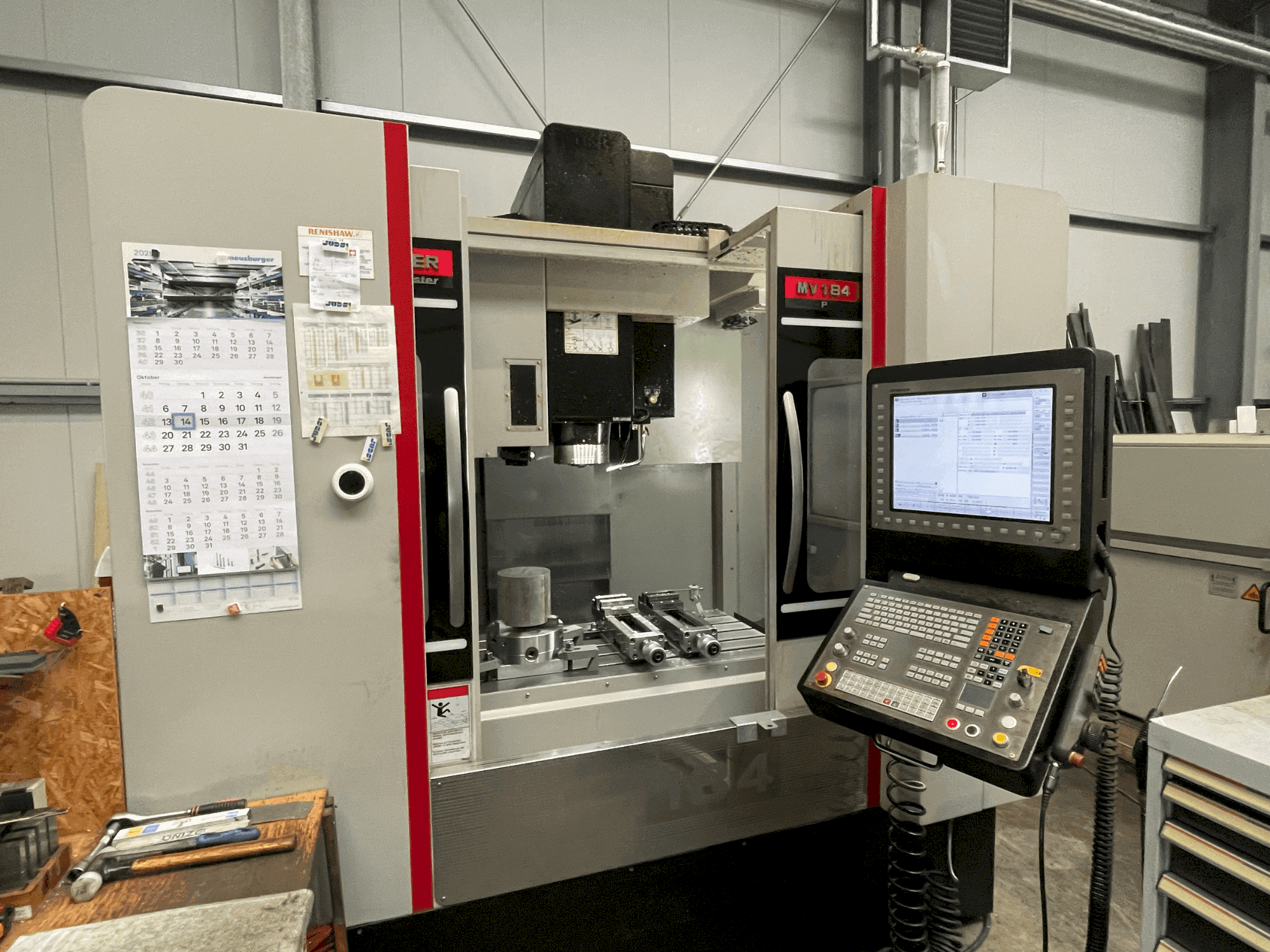

Quaser - MV 184P/12BDE-MIL-QUA-2019-00001

• Экран/операция: Большой TFT-экран с подвижной, наклонной и поворотной панелью управления

• Память: Хранение программ на твердотельном накопителе

• Ручное управление: Портативный электронный маховик

• Корпус станка: Оптимизированное для компьютера, тяжелое, сильно ребристое чугунное основание

• Шкаф управления: Охладитель шкафа управления

• Сигнализация: Трехцветная сигнальная лампа

• Цвета: RAL 7035 Светло-серый (станок), RAL 9005 Черный (бак охлаждающей жидкости, бабка, дверь)

• Главный шпиндель: SK40, с ременным приводом MB-4.0

• Охлаждение шпинделя: Система охлаждения с контролем температуры

• Ротационное соединение: Ротационная головка Deublin для шпинделя с ременным приводом

• Устройство смены инструмента: Расширенное устройство смены инструмента для разогрева инструмента

• Тяговая шпилька: Шпилька с отверстием

• Подготовка к 4-й оси: Подготовка кабеля для 4-й оси (Quaser) с разъемом Harting и монтажной рамой; подготовка 4-й оси для поворотного стола Heidenhain

• Охлаждение потоком: Кольцеобразные выпускные форсунки на шпинделе, через насос Grundfos

• Внутренняя подача охлаждающей жидкости (ICS): С помощью насоса Grundfos; картриджный фильтр в комплекте

• Воздух для продувки шпинделя: Дополнительный продувочный воздух через шпиндель, переключается с помощью M-функции (Heidenhain)

• Обработка стружки (базовая): Промывка рабочей зоны от стружки с помощью насоса Grundfos; желоба для стружки из нержавеющей стали в рабочей зоне

• Смазка: Автоматическая центральная смазка для шариковинтовых пар; автоматическая гибридная смазка для направляющих и шариковинтовых пар

Дополнительное оборудование

• 4-я ось: Поворотный стол Lehmann (одношпиндельный)

• 3-кулачковый патрон: BFU.520-250ps для поворотного стола

• Двигатель поворотного стола: Mavil ERN, готовый к подключению (угловые разъемы Harting)

• Усовершенствованная система фильтрации и удаления стружки: Барабанный фильтр (фильтрация до [значение не указано]), включая скребковый ленточный транспортер для стружки

• Система измерения заготовки и инструмента:

  • Инфракрасный приемник для измерения заготовки/инструмента

  • Измерительный зонд Renishaw OMP40-2 с оптическим контролем сигнала; в комплект входит набор инструментов и руководство по эксплуатации

  • Прямой щуп PS3-1C с керамическим валом и рубиновым шариком (резьба M4)

  • Инструментальная установка Renishaw OTS с оптической модуляцией передачи, регулируемым креплением стола, твердосплавным диском щупа; включает набор инструментов и краткое руководство по эксплуатации

  • Комплект сменных инструментов для OTS/RTS: сменный адаптер A-5401-4030 для OTS и зажимная планка A-5401-4032 для пазов
