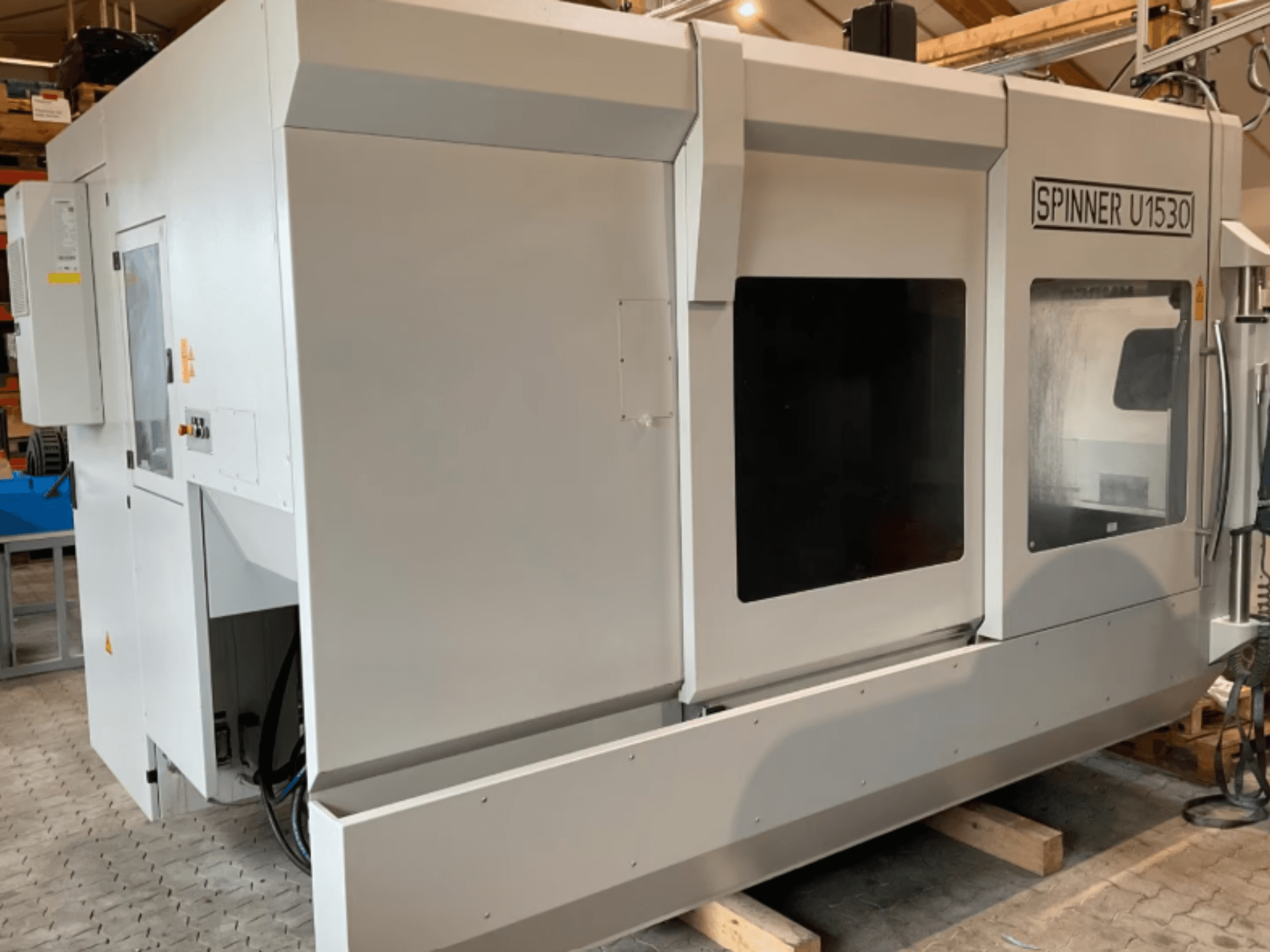

Этот 5-осевой станок SPINNER U5-1530 был изготовлен в 2021 году. Он отличается впечатляющим ходом по оси X — 1530 мм, по оси Y — 530 мм и по оси Z — 465 мм. Станок оснащен фиксированным жестким столом в сочетании с 2-осевым поворотным/наклоняемым столом, что повышает его универсальность. Если вы ищете высококачественные возможности обработки, обратите внимание на вертикальный обрабатывающий центр SPINNER U5-1530, который мы предлагаем к продаже. Свяжитесь с нами для получения более подробной информации.
Просмотр
- бренд: SPINNER
- год: 2021
- МОДЕЛЬ: U5-1530
- производственные часы: 6000
- тип применения: Фрезерование
- Местонахождение: Германия
- тип станка: Вертикальный обрабатывающий центр
- марка блока управления: SIEMENS
Техническая информация - SPINNER U5-1530
Блок управления
- Марка управления: SIEMENS
- Модель управления: 840D-SPIOS V1
Габариты
- Вес машины: 10500 kg
Движение
- Количество осей: 5
- Ход по оси X: 1530 mm
- Ход по оси Y: 530 mm
- Ход по оси Z: 465 mm
Техническая спецификация
- Скорость шпинделя: 12000 RPM
- Охлаждение через шпиндель: Да
- Количество инструментальных станций: 54
Дополнительная информация
- Количество осей: 5-осевая синхронная обработка
- Конфигурация стола: фиксированная жесткая секция стола (Starrtisch U-1530) в сочетании с 2-осевым поворотным/наклоняемым столом (SPRT650 / версия T)
- Скорость вращения шпинделя: до 12 000 об/мин (опция «Усовершенствованный шпиндель»)
- Цанговый паз шпинделя: SK40
- Емкость инструментального магазина: 54 позиции
- Мощность короткого замыкания сети (SK-Netz): >= 1,6 МВА (100xPnE/R-Modul в кВт)
- Подключенная мощность: 26 кВА
- Номинальное напряжение: 3~ 400 В + N + PE
- Номинальный ток защитного устройства (In): 50 А
- Рабочий номинальный ток (Ib): 42 А
- Частота сети: 50 / 60 Гц
- Тип сети, тип подключения: TN-Netz (5-проводная) с заземленной и нагружаемой звездообразной точкой
- Устройство защитного отключения (УЗО): без FI-Schalter (рекомендуется)
- Система управления: SIEMENS 840D-SPIOS V1 (платформа SINUMERIK 840D sl sl SPIOS V2)
- Система измерения: линейные шкалы X/Y/Z (U-1530 Advanced) в сочетании с 3D-контактом BLUM для измерения заготовки и системой измерения осей B/C
- Подача охлаждающей жидкости через шпиндель (IKZ): Да, с блоком подготовки CTS высокого давления и резервуаром высокого давления (BAZ 70 бар)
- Торможение вращающихся осей: гидравлические тормоза на осях B + C с 2-ходовым проходным соединением (70/7 бар)
- Диапазон температур окружающей среды: 15°C < T < 35°C
- Относительная влажность: <= 70% при 20°C
- Общий вес станка: ~10 500 кг (базовая машина) + ~377 кг (конвейер для стружки) + 170 литров объема охлаждающей жидкости
- Основной язык: немецкий
- Второй язык: английский
- Многофункциональный ручной терминал управления: в комплекте
- Shopmill: в комплекте
- 4-осевая обрабатывающая поворотная ось: в комплекте
- 3D-симуляция: в комплекте
- Распознавание остаточного материала: в комплекте
- Одновременная запись процесса обработки: В комплекте
- Функции автоматического отключения: Включено
- Измерение кинематики: Включено
- Расширенная поверхность: Включено
- Сплайн-интерполяция: Включено
- Дополнительная память 2 ГБ: В комплекте
- Функции системы контактного датчика: В комплекте
- Система охлаждения + конвейер U-chip U1530: В комплекте
- Подача сжатого воздуха на головку шпинделя: В комплекте
- Подача сжатого воздуха через фрезерный шпиндель: В комплекте
- Промывочный пистолет: в комплекте
- Дверца для робота, правая: в комплекте
- Базовая версия интерфейса UNIROB-V2021: в комплекте
- Цифровая документация: на немецком языке
- Проушины для разгрузки краном: в комплекте
- Стандартная окраска: в комплекте
- Электрооборудование: EUROPA-ST
- Давление в гидравлической системе: 68 бар
- Гидравлическое давление зажима (4-я/5-я ось): 35 бар
- Рабочее давление пневматической системы: 6 бар
- Расход сжатого воздуха: 180 норм. л/мин
- Максимальный уровень шума: 73 дБ(A) при нормальной работе
*Информация на сайте может различаться между показанными данными и фактическими значениями, проверьте информацию у торговым представителем.
