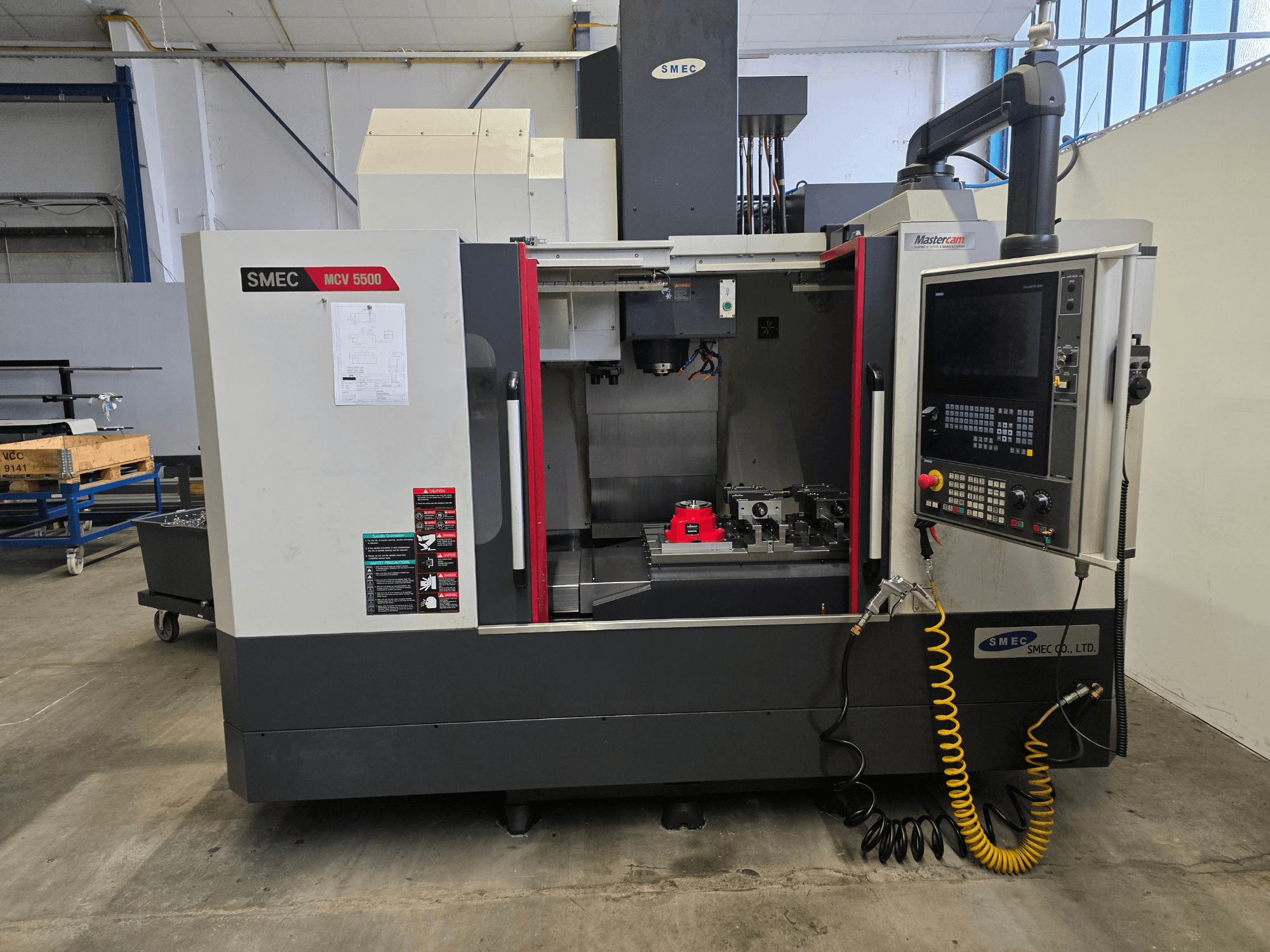

SMEC - MCV 5500DE-MIL-SME-2022-00001

- Система ЧПУ: Siemens SINUMERIK 828D, включая OPERATE и ShopMill

- Размер Т-образного паза: 4 x 18H8 мм

- Расстояние между Т-образными пазами: 125 мм

- Расстояние от центра шпинделя до колонны: 580 мм

- Расстояние от стола до торца шпинделя: 130–650 мм

- Шарико-винтовая пара оси X: Ø 40 x 12 мм

- Шарико-винтовая пара оси Y: Ø 40 × 12 мм

- Шарико-винт оси Z: Ø 40 × 10 мм

- Приводной двигатель оси X: 3 кВт

- Двигатель подачи по оси Y: 3 кВт

- Двигатель подачи по оси Z: 3 кВт

- Скорость ускоренного перемещения по осям X/Y/Z: 36/36/30 м/мин

- Скорость подачи по осям X/Y/Z: 1–15 000 мм/мин

- Двигатель шпинделя: 22 кВт (30 мин) / 18,5 кВт (непрерывный режим)

- Макс. крутящий момент шпинделя: 141 Нм

- Конус шпинделя: BBT 40

- Емкость инструментального магазина: 30 позиций

- Макс. вес инструмента: 8 кг

- Макс. длина инструмента: 300 мм

- Макс. диаметр инструмента: Ø 80 мм (Ø 125 мм при наличии соседних пустых ячеек)

- Время смены инструмента: 1,6 с

- Время между циклами: 5 с

- Емкость бака системы охлаждения: 365 л

- Расход охлаждающей жидкости: 29,1 л/мин

- Внутреннее давление охлаждающей жидкости (IKZ): 20 бар

- Рабочий объём гидравлической системы: 3,9 л

- Максимальное давление в гидравлической системе: 9 бар

- Максимальная потребляемая мощность: 32 кВА

- Напряжение: 400 В

- Подключение к сжатому воздуху: 6 бар

- Габаритные размеры станка (Ш × Г × В): 3635 мм (включая конвейер для стружки) × 2977 мм × 2778 мм

- Дополнительное оборудование:

* Боковой конвейер для отвода стружки с шарнирной лентой и роликами

* Маслосборник с бесконечной лентой

* Агрегат охлаждения с пистолетом для подачи охлаждающей жидкости и системой промывки станины

* Система охлаждения масла шпинделя

* Пневматический пистолет

* Устройство чтения файлов DXF

* Электронный маховик

* Трехцветный индикатор рабочего состояния

* Освещение рабочей зоны
