STUDER - S33 CNCDE-GRI-STU-2004-00001
У вас есть еще вопросы? Связаться с нами!
Максим Озерин
+7 937 070 8431
m.ozerin@gindumac.com
- GINDUMAC
- Продукты
- Станки с инструментом
- ➤ Подержанные STUDER S33 CNC Продаю | gindumac.com

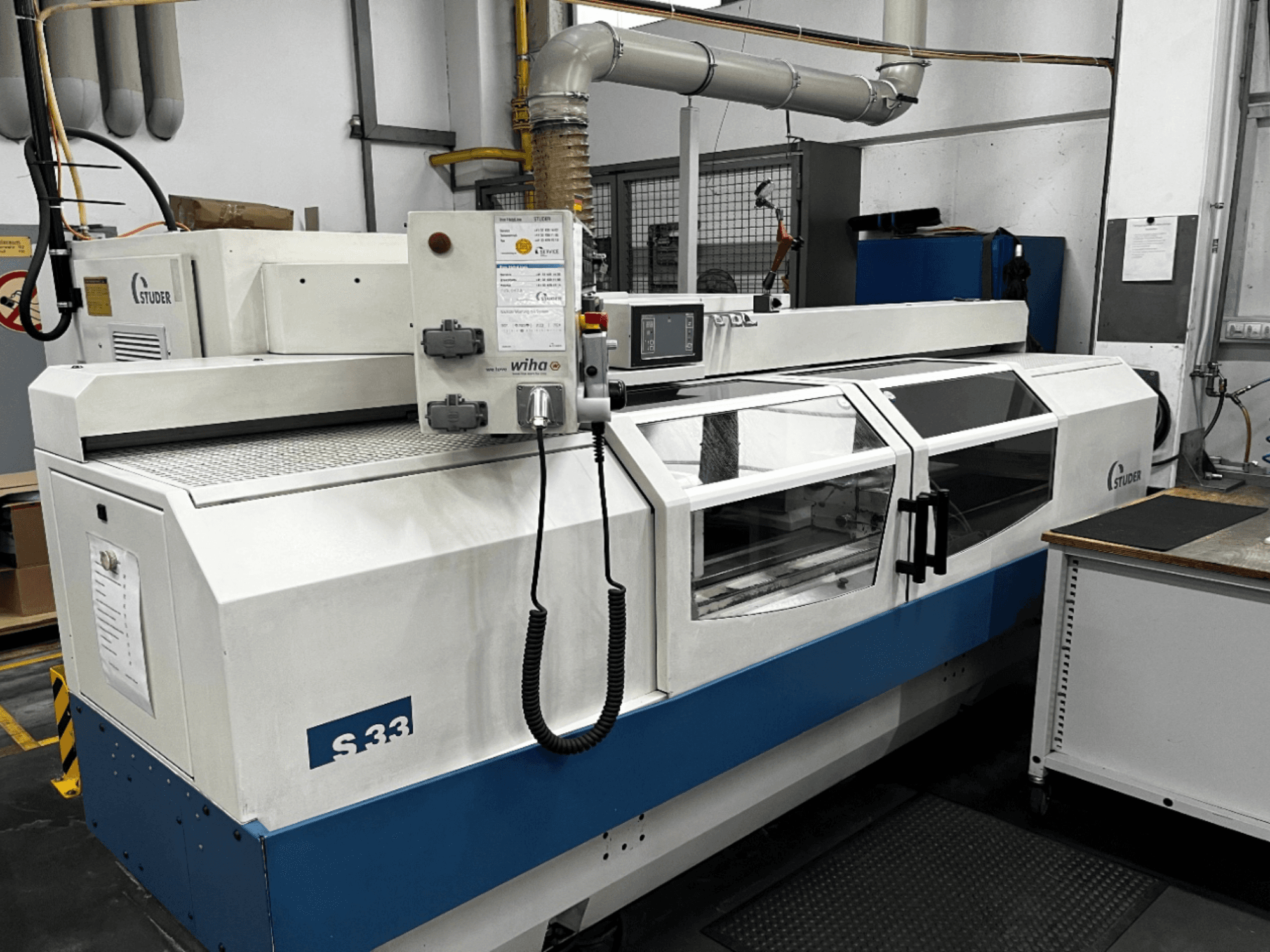

Цилиндрошлифовальный станок 2004 года выпуска. Этот STUDER S33 CNC имеет ход по оси Z 1000 мм и ход по оси X 285 мм. Он оснащен шлифовальным шпинделем диаметром 73 мм и может обрабатывать заготовки максимальной длиной 1000 мм, а его вес составляет 120 кг. Если вы хотите получить высококачественные шлифовальные возможности, обратите внимание на станок с ЧПУ STUDER S33, который мы предлагаем на продажу. Свяжитесь с нами для получения более подробной информации.
Просмотр
- бренд: STUDER
- год: 2004
- МОДЕЛЬ: S33 CNC
- производственные часы: 19052
- тип применения: Шлифовка
- Местонахождение: Германия
- тип станка: Цилиндрический Шлифовальный Станок
- марка блока управления: FANUC
Техническая информация - STUDER S33 CNC
Блок управления
- Марка управления: FANUC
- Модель управления: 21i TB
Габариты
- Высота машины: 2200 mm
- Длина машины: 3500 mm
- Вес машины: 4000 kg
- Ширина станка: 3000 mm
Движение
- Количество осей: 2
- Ход по оси X: 285 mm
Техническая спецификация
- Мощность шпинделя: 7.5 kW
- Скорость шпинделя: 3200 RPM
Дополнительная информация
Расстояние между центрами 1000 мм
Высота центров 175 мм
Максимальная длина заготовки 1000 мм
Максимальный диаметр заготовки 175 мм
Максимальный вес заготовки 120 кг
Вес заготовки между центрами макс. 80 кг (1000 мм)
Вес заготовки между центрами макс. 120 кг (650 мм)
Поворотный рабочий стол ±8,5°
Гранитная станина станка S103
Ход оси X 285 мм
Перемещение по оси Z 1000 мм
Программируемая скорость подачи 0,001-5000 мм/мин
Прямая измерительная система Разрешение по оси X 0,0001 мм
Система прямого измерения Разрешение по оси Z 0,0001 мм
Диапазон поворота шлифовальной шпиндельной бабки 0°-30°
Диаметр шлифовального круга макс. 500 мм
Ширина шлифовального круга 63 мм
Отверстие шлифовального круга 203,2 мм
Диаметр шлифовального шпинделя 73 мм
Мощность двигателя шлифовального шпинделя 7,5 кВт
Скорость вращения шпинделя 3200 об/мин
Отверстие шпинделя рабочей головки 30 мм
Мощность привода рабочей головки 3 кВт
Точность округления не менее 0,0004 мм
Диаметр пиноли хвостовой бабки 50 мм
Конусность хвостовой бабки MK3
Пиноль хвостовой бабки с гидравлическим приводом
Пневматическое перемещение хвостовой бабки
Электропитание 400 В ±10%
Частота 50 Гц ±1 Гц
Напряжение управления 24 В DC
Управление ЧПУ Fanuc 21i-TB
Память программ 64 кБ
Объем памяти программ 125 программ
Система подачи охлаждающей жидкости для эмульсии
Производительность насоса охлаждающей жидкости 40 л/мин при 3 бар
Объем бумажного ленточного фильтра 375 литров
Ширина фильтрующего полотна 1000 мм
Производительность вытяжки тумана до 1800 м³/ч
Размеры установки 3,5 м x 3 м x 2,2 м
Вес машины 4000 кг
Освещение машины 24 В 36 Вт
Использование 40%
Дополнительное оборудование
ВАРИАНТ за дополнительную плату
9x фланец
1х устойчивый упор Studer с защитным кожухом
Балансировочное устройство
