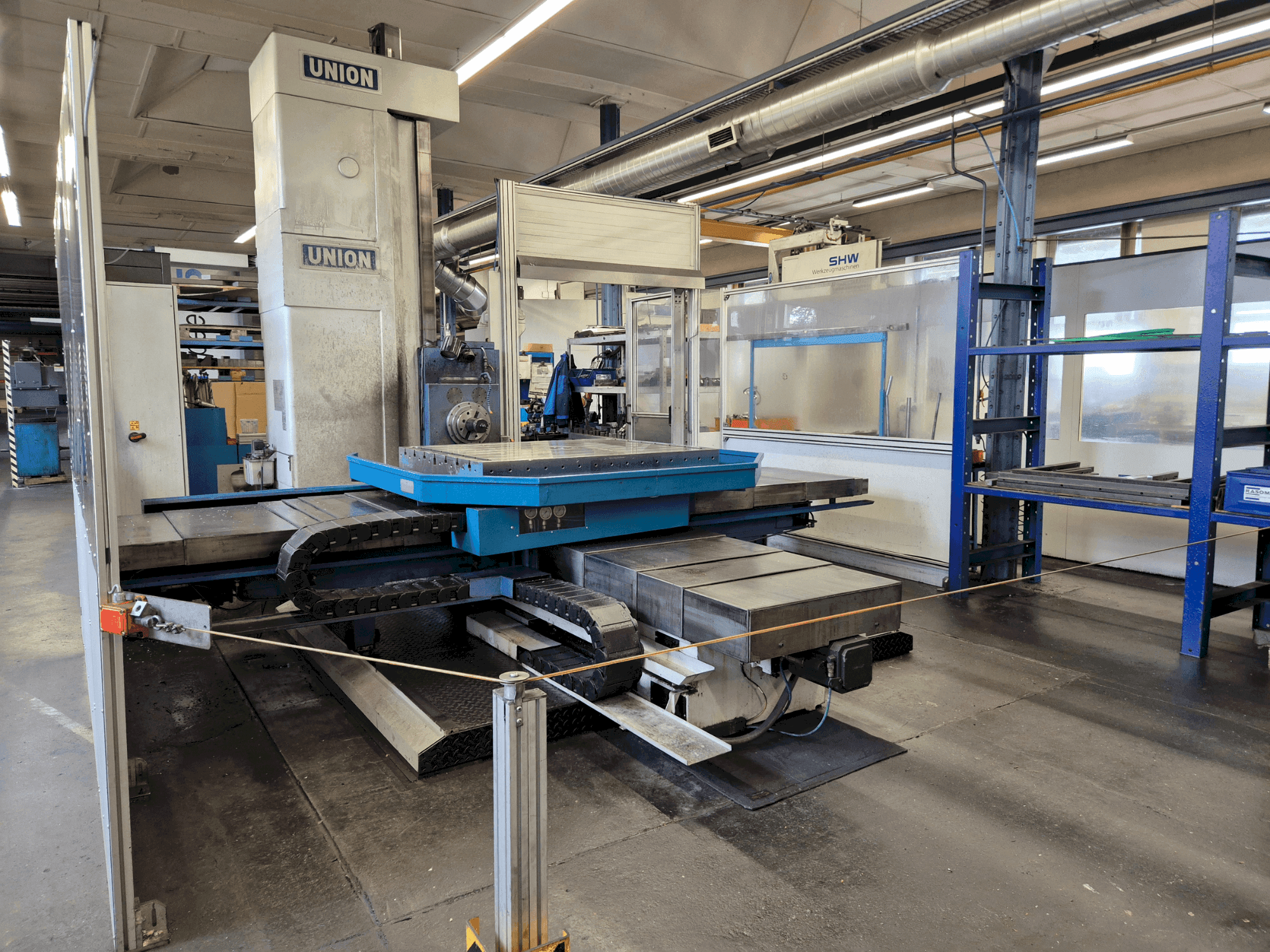

Вид станка UNION T105  спереди

UNION - T105DE-MIL-UNI-1999-00001

69.000 €
gindumac цена
(Франко-завод)
получить коммерческое предложение
Посетите станок
сделать встречное предложение
Скачать PDF

У вас есть еще вопросы? Связаться с нами!

sales contact

Максим Озерин

+7 937 070 8431

m.ozerin@gindumac.com

whatsapp
Свяжитесь в WhatsApp
Показать на языке оригинала

Этот горизонтальный обрабатывающий центр UNION T105 был произведен в 1999 году. Он имеет рабочую зону с высотой обработки 1600 мм, шириной 2000 мм и продольным перемещением стола 1600 мм. Диаметр сверлильного шпинделя составляет 105 мм, и он оснащен системой управления Heidenhain TNC 426. Стол поворачивается на 360° с шагом 1°. Рассмотрите возможность приобретения этого горизонтального обрабатывающего центра UNION T105. Свяжитесь с нами для получения дополнительной информации.

Просмотр

  • бренд: UNION
  • год: 1999
  • МОДЕЛЬ: T105
  • тип применения: Фрезерование
  • Местонахождение: Германия
  • тип станка: Горизонтальный обрабатывающий центр
  • марка блока управления: HEIDENHAIN

Техническая информация - UNION T105

Блок управления

  • Бренд: HEIDENHAIN
  • Модель: TNC 426

Главный привод

  • Количество осей: 3

Движение

  • Х-ОСЬ Движение: 1600 mm
  • Y-ОСЬ Движение: 2000 mm
  • Z-ОСЬ Движение: 1600 mm

Дополнительная информация

    Преимущества станка

    • Технические преимущества станка:
      • - Перемещение сверлильного шпинделя по оси w: 710 мм
      • - Зажимная поверхность: 1200 x 1500 мм
      • - Возможность поворота: 360°/наклон 1°
      • - Точность позиционирования и повторения: +/- 0. 025 мм
      • - Четырехсторонняя обработка: возможна

    Дополнительная информация

    • - Станок еще под напряжением / Ось Y (вертикальное перемещение) 1600 мм/ Ось W (движение расточного шпинделя) 700 мм/ Наименьшее положение центра расточного шпинделя над центром стола 0 мм/ макс. Усилие подачи Y 16000 кН/ макс. Усилие подачи W16000 кН/ Скорость подачи 2...4000 мм/мин/ Скорость быстрого перемещения Y 6 м/мин/ Скорость быстрой траверсы W 4 м/мин/ Диаметр расточного шпинделя105 мм/ Количество ступеней передачи 2/ Диапазон частот вращения I. Ступень передачи min-¹5...630/ Диапазон частот вращения II. мин-¹631...2000/ Мощность главного привода (S1-Операция) 22кВт/ макс. Крутящий момент на шпинделе (S1-Operation) 1327 Нм/ макс. Крутящий момент на шпинделе (S6-работа, 60% ED) 2000 Нм/ Необходимое пространство, Д x Ш x В мм см. схему установки/ Вес нетто (вышеуказанное исполнение) ок. 17 200 кг/ Параметры подключения, электрическое: Общая мощность 63 кВа/ Предварительный предохранитель A125/ Номинальный ток A92/ Сечение питающей линии 50 мм²/ Рабочее напряжение, машина/шкаф управления/розетки 400/230В +6/-10%/ Частота Гц50/ Напряжение управления 24В ±10%/ Подключение освещения шкафа управления и розетки A 10/ Степень защиты машины IP 54/ Степень защиты шкафа управленияIP 54/ Ось Y (вертикальное перемещение) 1600 мм/ W-ось (движение расточного шпинделя) 700 мм/ Наименьшее положение центра расточного шпинделя над центром стола 0 мм/ макс. Усилие подачи Y 16000кН/ макс. Усилие подачи W 16000кН/ Скорость подачи 2...4000 мм/мин/ Скорость быстрого перемещения Y 6 м/мин/ Скорость быстрой траверсы W 4 м/мин/ Диаметр расточного шпинделя 105 мм/ Количество ступеней передачи 2/ Диапазон частот вращения I. Ступень передачи min-¹5...630// Диапазон скоростей II. Ступень редуктора min-¹631...2000/ Мощность главного привода (S1-Operation) 22кВт макс. Крутящий момент на шпинделе (S1-Operation) 1327 Нм макс./ Крутящий момент на шпинделе (S6-работа, 60% ED) 2000 Нм

*Информация на сайте может различаться между показанными данными и фактическими значениями, проверьте информацию у торговым представителем.
