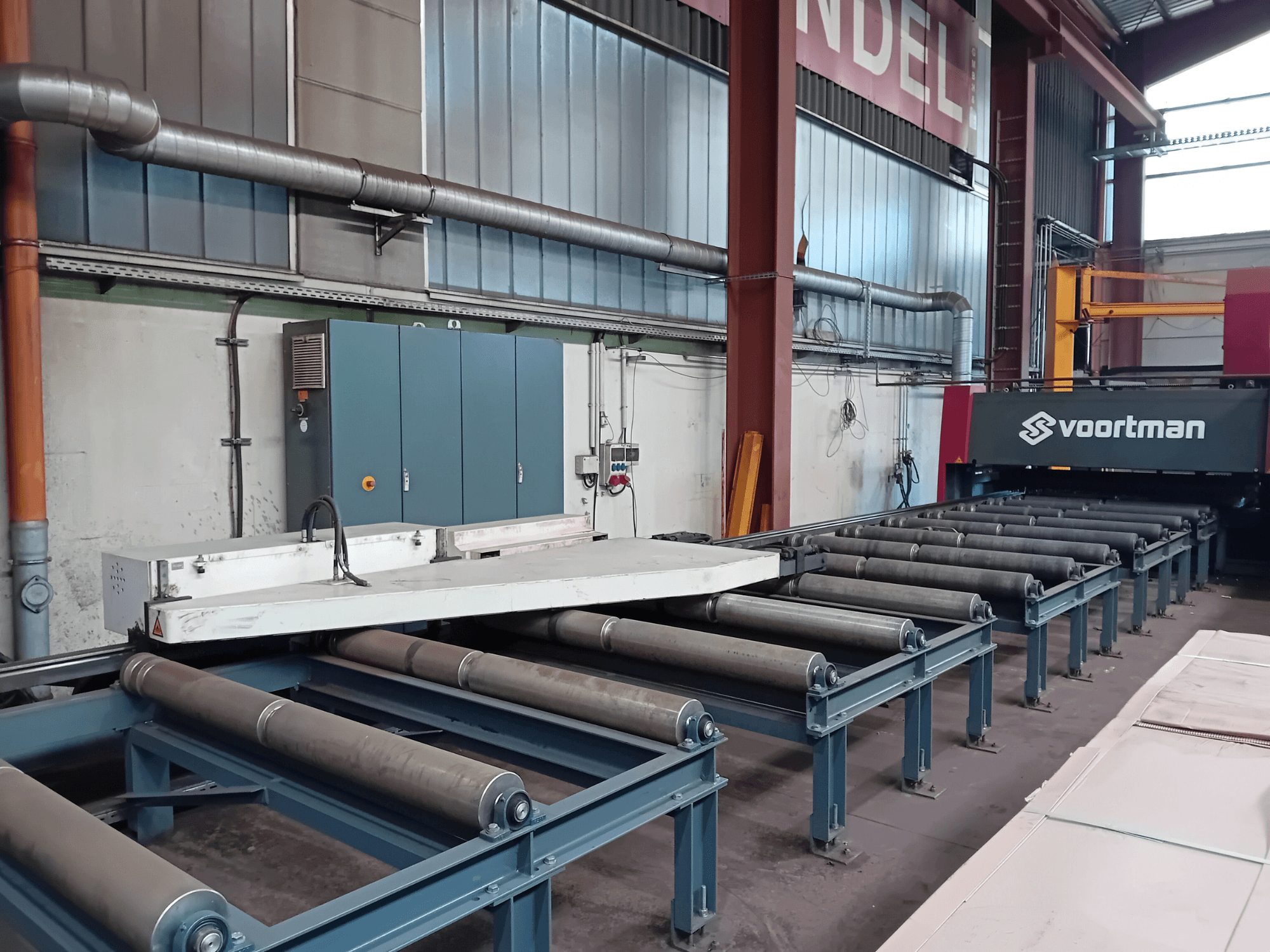

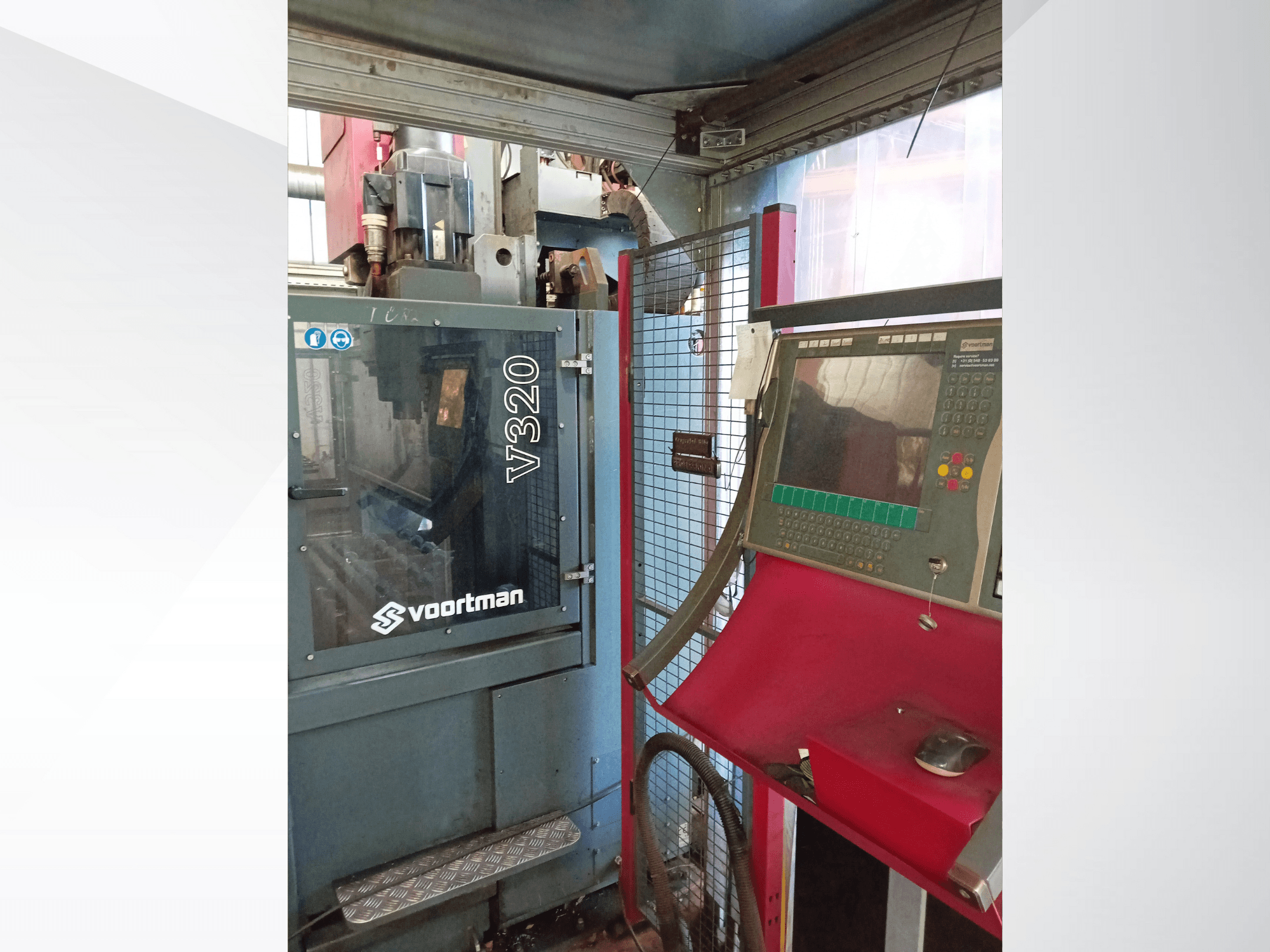

VOORTMAN - V320DE-CUT-VOO-2019-00001

• Размер заготовки

  • Мин./макс. длина панели: 850 - 6 100 мм

  • Мин./макс. ширина панели: 200 - 2 050 мм

  • Мин./макс. толщина панели: 6 - 75 мм

  • Макс. грузоподъемность: 7 500 кг

• Сверлильный агрегат: VD40

  • Крепление: SK 40

  • Скорость вращения оси: 0 - 2 500 об/мин (плавная регулировка, серводвигатель)

  • Диаметр сверления: 5 - 40 мм

  • Резьба: M6 - M30

  • Зенковка: Да

  • Возможность маркировки пуансоном: Да

  • Опция маркировки на макете (опция): Да

  • Автоматическое устройство смены инструмента: 2 x VTC 5/40 (2 x 5 позиций)

  • Смазка/охлаждение: Внутреннее охлаждение, воздух/масло

  • Гидравлический монтаж: Да

  • Номинальная нагрузка: 30 кВт

• Подача и позиционирование: Серводвигатели с синхронным приводом, сервопреобразователь

• Резка - плазменная (Smart Focus 300)

  • Мин./макс. толщина: 3 - 80 мм

  • Макс. пробивная способность: 40 мм

  • Практически бесшлаковая резка: до 35 мм

  • Маркировка: Да, с теми же расходными материалами

  • Газы:

    • Плазменный газ для резки низкоуглеродистой стали: O2 (99,9% чистоты, чистый, сухой, без масла)

    • Защитный газ для мягкой стали: O2 / воздух (99,9% чистоты, чистый, сухой, без масла)

    • Маркирующий газ: Аргон; для >200 A - азот

  • Автоматическая газовая консоль: Да

  • Автоматическая регулировка высоты: Да

  • Зажигание: Автоматический

  • Скорость резки (низкоуглеродистая сталь):

    • 6 мм: прибл. 3 700 мм/мин @ 90 A

    • 12 мм: прибл. 3 600 мм/мин при 200 A

    • 25 мм: прибл. 1 600 мм/мин при 300 A

    • 40 мм: прибл. 720 мм/мин при 300 A

    • 50 мм: прибл. 400 мм/мин при 300 A

    • 80 мм: прибл. 100 мм/мин @ 300 A

• Резка - кислородная (установка для кислородной резки)

  • Тип сопла: Сопло-смесь

  • Автоматическая регулировка высоты: Да

  • Подача газа: Магнитный клапан с обратным клапаном

  • Топливный газ: Пропан (опция: ацетилен)

  • Режущий газ: O2

  • Макс. толщина: 75 мм

• Общие сведения/установка

  • Направление работы: Слева направо

  • Рабочая высота: 760 мм (+/- 25 мм)

  • Температура окружающей среды: от -10°C до +35°C, макс. 95% относительной влажности

  • Стабилизатор напряжения: Не входит в комплект

  • Трансформатор тока: Не входит в комплект

Дополнительное оборудование

• Источник плазмы Kjellberg Smart Focus 300 (входит в комплект)

• Вытяжная система Donaldson DFPR06 (входит в комплект; последняя замена фильтра - январь 2025 года)
