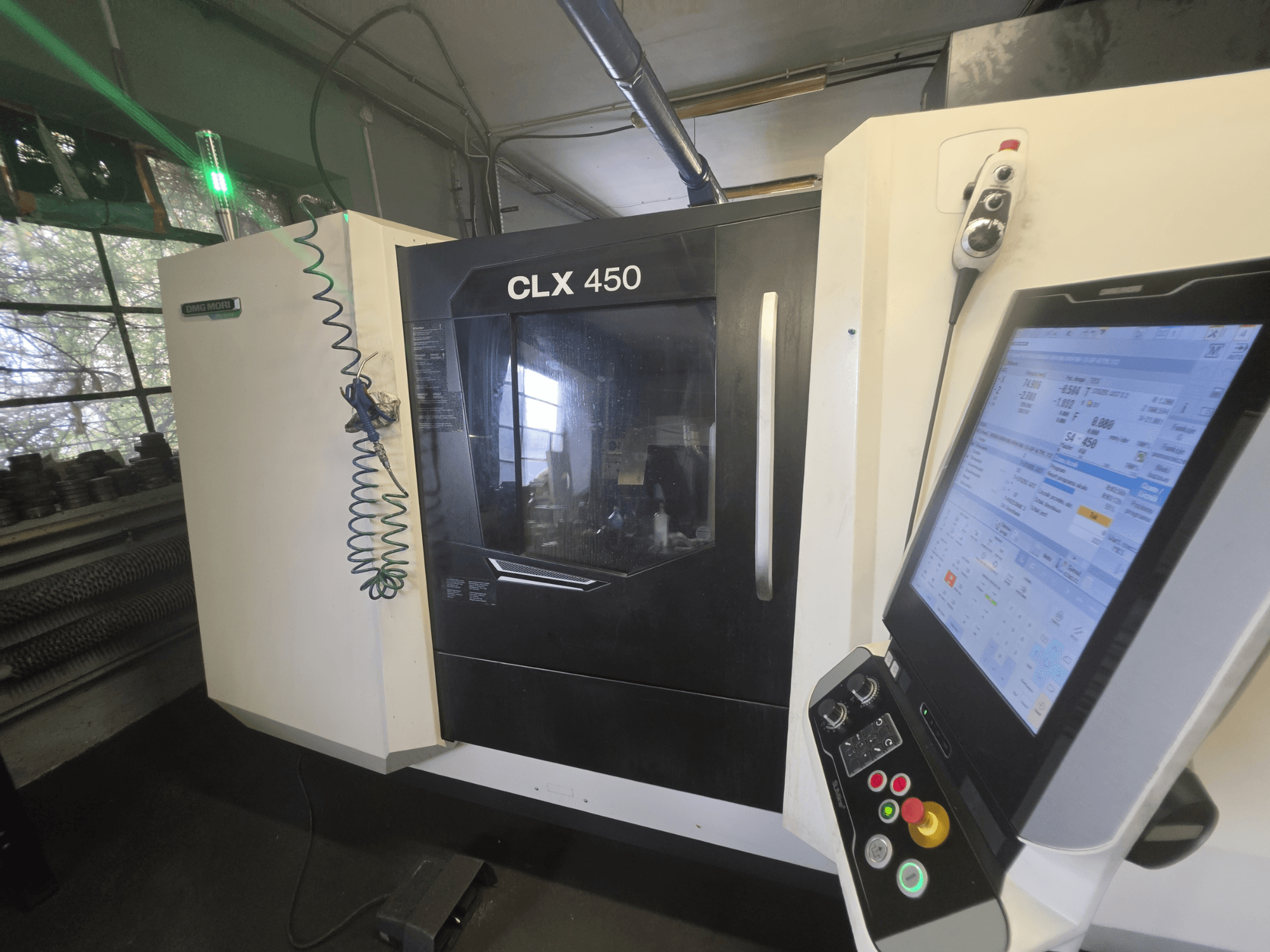

DMG MORI - CLX 450 V3PL-TUR-DMG-2023-00002

• Количество управляемых осей: 3 (X, Z, C)

• Наработка шпинделя: прибл. 7 032 ч

Производительность

• Максимальный диаметр токарной обработки: 400 мм

• Максимальная длина токарной обработки: 800 мм

• Размах над станиной: 700 мм

• Размах над поперечным суппортом: 500 мм

Оси

• Ускоренная подача по осям X/Z: 30 м/мин

• Ось C главного шпинделя

• Ось Y отсутствует, противовращающийся шпиндель отсутствует

Главный шпиндель

• Прямой паз шпинделя: A2-8

• Диаметр обрабатываемого прутка: 80 мм

• Мощность шпинделя: 25,5 кВт (при 40 % нагрузки) / 17 кВт (непрерывная работа)

• Крутящий момент шпинделя: 426 Нм (при 40 % нагрузки) / 283 Нм (непрерывная работа)

Инструментальная револьверная головка и приводные инструменты

• Револьверная головка: 12-позиционная VDI 40 с 6 дополнительными станциями BT

• Приводные инструменты: макс. 4 000 об/мин, 5,44 кВт (при 40 % нагрузки), 20 Нм (при 40 % нагрузки)

Задняя бабка

• Ход задней бабки: 800 мм

• Конический паз: MT5

• Максимальное усилие: 8 кН

Конструкция

• Чугунная станина с наклоном 45°

• Линейные направляющие
