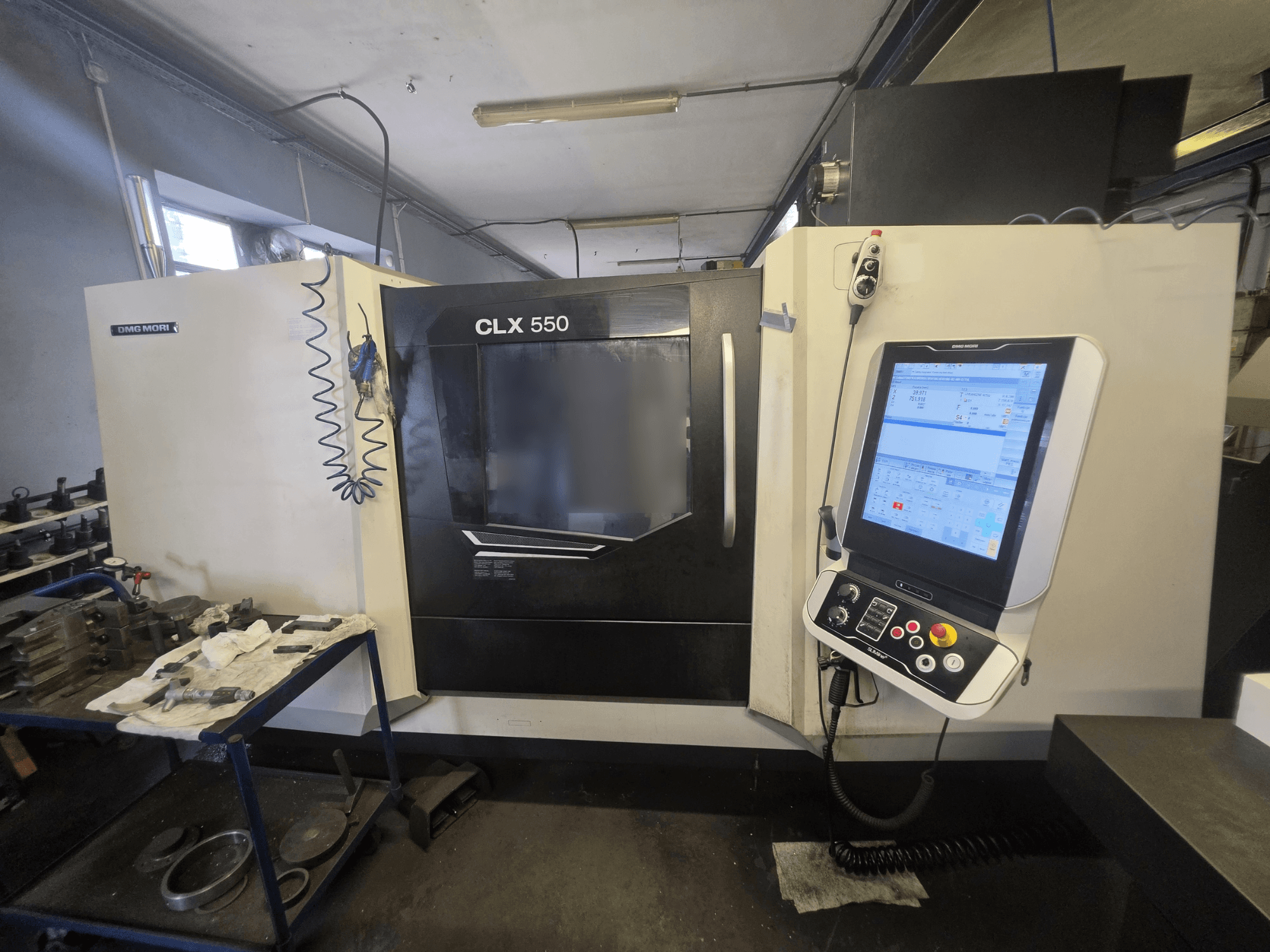

DMG MORI - CLX 550 V3PL-TUR-DMG-2020-00003

• Панель управления: DMG MORI SLIMline Multi-Touch, 19-дюймовый сенсорный экран

• Управляемые оси: 3 (X, Z, C)

• Наработка шпинделя: прибл. 20 292 ч

Рабочие характеристики и оси

• Максимальный диаметр токарной обработки: 480 мм

• Максимальная длина токарной обработки: 1 240 мм

• Размах над станиной: 700 мм

• Размах над поперечным суппортом: 500 мм

• Ускоренная подача по осям X/Z: 30 м/мин

• Ось C главного шпинделя

Главный шпиндель и патрон

• Прямой участок шпинделя: A2-8

• Расширенный диапазон пропускной способности прутка: 102 мм

• Мощность шпинделя: 33 кВт при 40 % / 22 кВт в непрерывном режиме

• Крутящий момент шпинделя: 630 Нм при 40 % / 420 Нм в непрерывном режиме

• Гидравлический патрон: SMW BH-D 320 / A2-8, D103 мм

• Функция дифференциального давления зажима

Инструментальная револьверная головка и приводные инструменты

• Револьверная головка: 12-позиционная VDI 40 с 6 дополнительными станциями BT

• Приводные инструменты: да

• Максимальная скорость приводного инструмента: 4 000 об/мин

• Мощность приводного инструмента: 5,44 кВт при 40 %

• Крутящий момент приводного инструмента: 20 Нм при 40 %

Задняя бабка

• Ход задней бабки: 1 200 мм

• Конус цанги: MT5

• Максимальное усилие: 12 кН

Оснащение и опции

• Комплект настроек

• Пакет для работы в условиях тропического климата

• Система подачи охлаждающей жидкости под давлением 12 бар

• Ручной пистолет для промывки рабочей зоны

• Функция регулировки скорости вращения шпинделя

• Сервисный агент DMG MORI

• DMG MORI Messenger V2

• DMG MORI NETservice

• DMG MORI IoTconnector

• Языки интерфейса: немецкий/польский

Конструкция

• Наклонная чугунная станина

• Линейные направляющие шириной 45 мм

Дополнительное оборудование

• Механическая система удаления масляного тумана, 1 100 м³/ч

• Комплект приводных патронов WTO VDI 40

• Набор из трех мягких губок для патрона BH-D315
