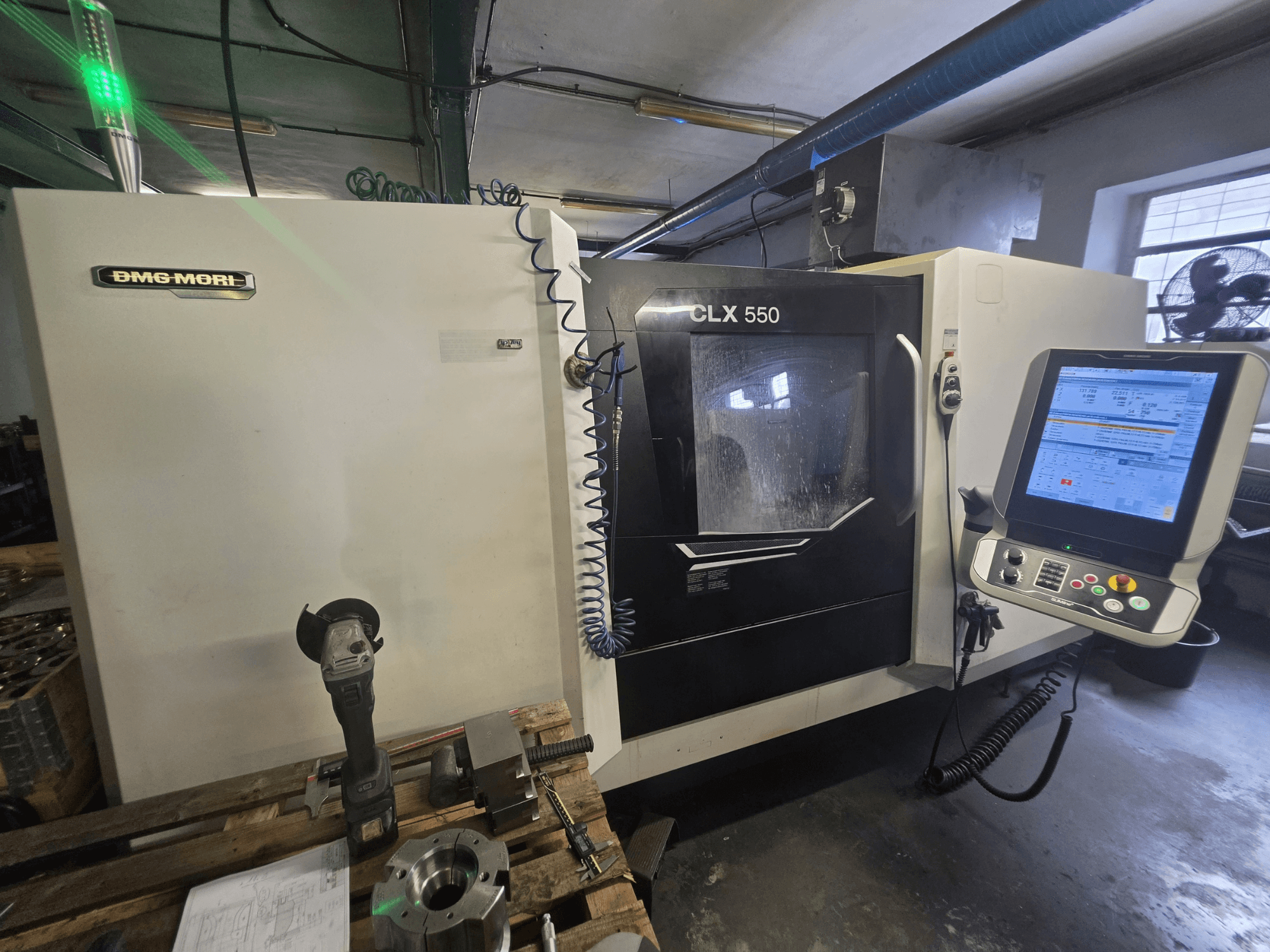

DMG MORI - CLX 550 V3PL-TUR-DMG-2023-00001

• Панель управления: DMG MORI SLIMline Multi-Touch, сенсорный экран 19 дюймов

• Оси: 3 (X, Z, C); без оси Y; без противовращающегося шпинделя

• Наработка шпинделя: прибл. 3613 ч

Рабочие характеристики и оси

• Максимальный диаметр токарной обработки: 480 мм

• Максимальная длина токарной обработки: 1 240 мм

• Размах над станиной: 700 мм

• Размах над поперечным суппортом: 500 мм

• Быстрое перемещение по осям X/Z: 30 м/мин

• Ось C: главный шпиндель C

Главный шпиндель и патрон

• Прямой паз шпинделя: A2-8

• Диаметр обрабатываемого прутка: 102 мм (модернизированный главный шпиндель)

• Мощность шпинделя: 33 кВт при 40 % постоянного тока / 22 кВт в непрерывном режиме

• Крутящий момент шпинделя: 630 Нм при 40 % DC / 420 Нм в непрерывном режиме

• Патрон: SMW BH-D 320 / A2-8, D103 мм (в соответствии с техническими характеристиками)

• Функция: дифференциальное давление зажима

Револьверная головка и приводные инструменты

• Револьверная головка: 12-позиционная VDI40 с 6 дополнительными станциями BT

• Приводные инструменты: до 4 000 об/мин

• Мощность/крутящий момент приводного инструмента: 5,44 кВт при 40 % постоянного тока; 20 Нм при 40 % постоянного тока

Задняя бабка

• Ход: 1 200 мм

• Коничность центра: MT5

• Максимальное усилие: 12 кН

Оснащение и опции (станок)

• Комплект настроек

• Пакет для тропического климата

• Система подачи охлаждающей жидкости под давлением 12 бар

• Ручной пистолет для промывки рабочей зоны

• Программная опция регулировки скорости вращения шпинделя

• DMG MORI IoTconnector

• Пакет «Цифровое производство»

Конструкция

• Наклонная чугунная станина

• Линейные направляющие шириной 45 мм

Дополнительное оборудование

• Механическая система удаления масляного тумана, производительность 1 100 м³/ч

• Инструментальный набор:

  • Набор из 12 держателей инструмента

  • Набор из 6 держателей расточных инструментов

  • Набор держателей приводных инструментов ALGra
