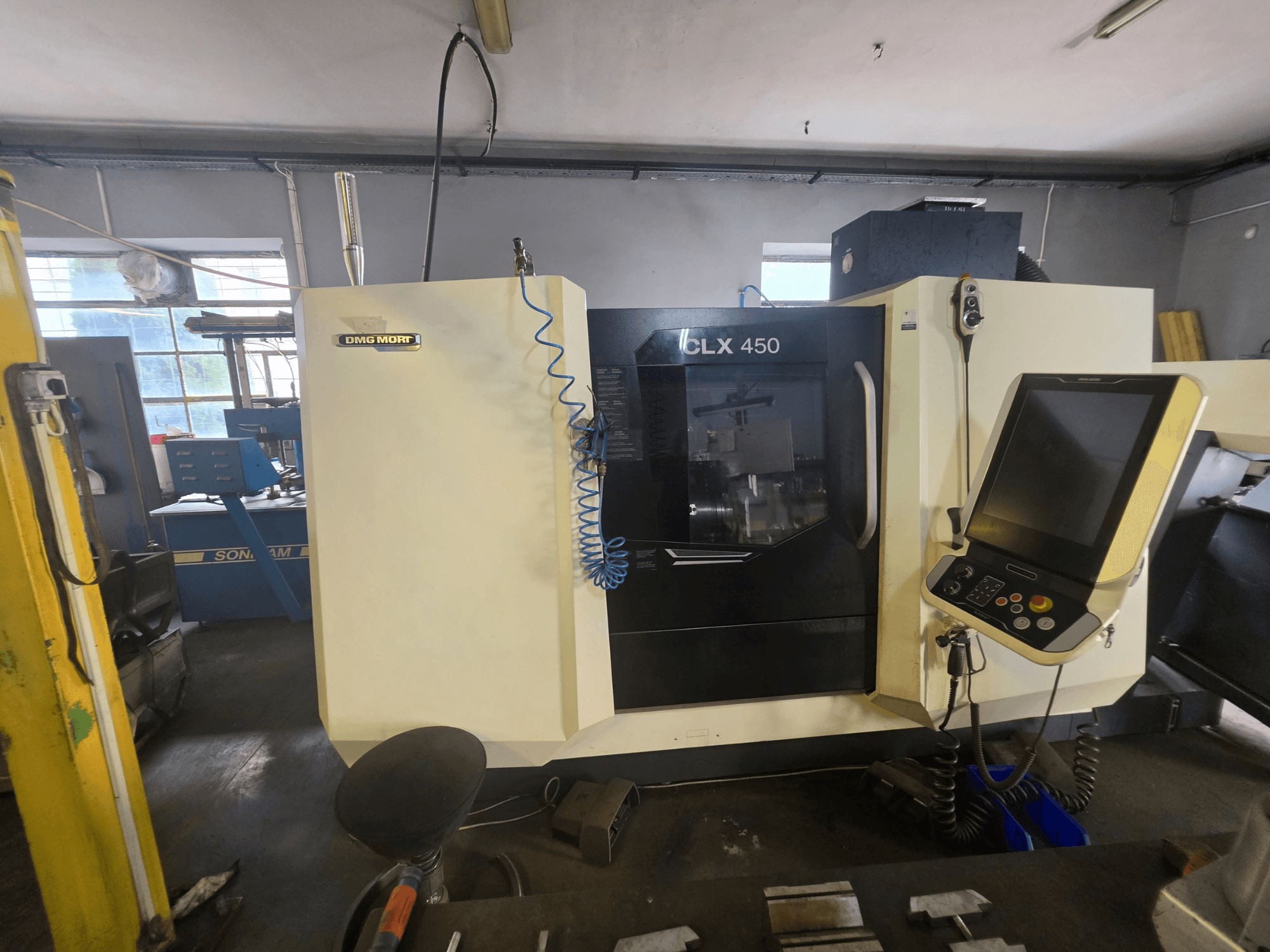

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Система управления: Siemens 840D с ShopTurn

• Человеко-машинный интерфейс: DMG MORI SLIMline Multi-Touch, сенсорный экран 19 дюймов

• Наработка шпинделя: прибл. 2 928 ч

Рабочие характеристики и оси

• Оси: X, Y, Z; C-ось на главном и противовращающемся шпинделе

• Максимальный диаметр токарной обработки: 400 мм

• Размах над станиной: 700 мм

• Размах над поперечным суппортом: 370 мм

• Быстрое перемещение: X/Z 30 м/мин; Y 22,5 м/мин

Главный шпиндель

• Прямой участок шпинделя: A2-8

• Диаметр обрабатываемого прутка: 80 мм

• Мощность: 25,5 кВт (40 % ED) / 17 кВт (S1)

• Крутящий момент: 426 Нм (40 % ED) / 283 Нм (S1)

• Функция дифференциального давления зажима

Контршпиндель

• Максимальная частота вращения: 5 000 об/мин

• Прямой вылет шпинделя: A2–6

• Мощность: 14 кВт (40 % ED) / 13 кВт (S1)

• Крутящий момент: 192 Нм (40 % ED) / 171,5 Нм (S1)

• Функция дифференциального давления зажима

• Промывка внутренней части патрона

• Функция вспомогательной задней бабки

Револьверная головка и приводные инструменты

• 12-позиционная револьверная головка VDI 40 с 6 дополнительными станциями BT

• Приводные инструменты: до 4 000 об/мин

• Мощность/крутящий момент приводного инструмента: 5,44 кВт (40 % ED) / 20 Нм (40 % ED)

Оснащение/опции (встроенные в станок)

• Комплект наладки: система подачи охлаждающей жидкости под давлением 12 бар; пистолет для промывки охлаждающей жидкостью под давлением 5 бар

• Пакет безопасного зажима

• Возможности подключения: DMG MORI IoTconnector; DMG MORI Messenger V4

• Опции программного обеспечения Siemens: Multi Threading 2.0; переменная скорость шпинделя; цикл отрезания по оси Y; цикл проходного протягивания шпоночного паза

Электротехнические характеристики

• Напряжение питания: 400 В ±10 %, 50 Гц

• Фазы: L1, L2, L3, N, PE

• Подключенная нагрузка: 39 кВА

• Максимальный номинальный ток: 56 А
