DMG Mori Seiki CMX 800 V

Фотогалерея

71.000 €

gindumac цена

(Франко-завод)

Получить коммерцеское предложение

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

Name: DMG Mori Seiki CMX 800 V
Brand: DMG Mori Seiki
SKU: CH-MIL-DMG-2017-00001
Price: 71000 EUR
Availability: InStock

71.000 €

gindumac цена

(Франко-завод)

получить коммерческое предложение

Посетите станок

сделать встречное предложение

У вас есть еще вопросы? Связаться с нами!

Максим Озерин

+7 937 070 8431

m.ozerin@gindumac.com

Свяжитесь в WhatsApp

GINDUMAC
Продукты
Станки с инструментом
➤ Продается подержанный станок DMG Mori Seiki CMX 800 V | gindumac.com

Показать на языке оригинала

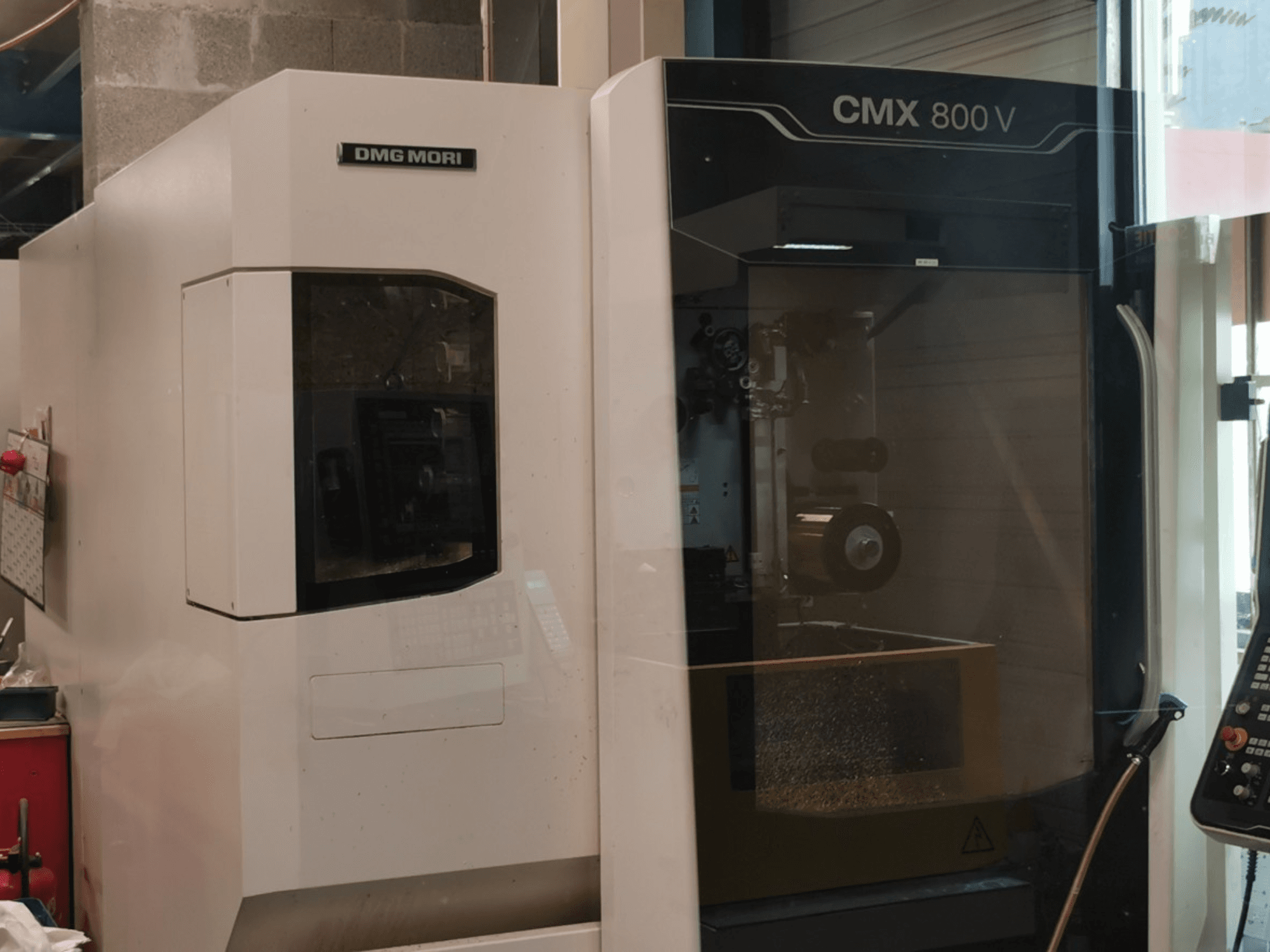

Этот 3-осевой станок DMG Mori Seiki CMX 800 V был изготовлен в 2017 году. Он имеет диапазон перемещения 800 мм по оси X, 560 мм по оси Y и 510 мм по оси Z. Станок оснащён прочным столом размером 1 100 × 560 мм и рассчитан на максимальную нагрузку 800 кг. Если вам нужны возможности высококачественной обработки, обратите внимание на вертикальный обрабатывающий центр DMG Mori Seiki CMX 800 V. Свяжитесь с нами для получения более подробной информации.

Просмотр

бренд: DMG Mori Seiki
год: 2017
МОДЕЛЬ: CMX 800 V
производственные часы: 5000
тип применения: Фрезерование
Местонахождение: Швейцария
тип станка: Вертикальный обрабатывающий центр
марка блока управления: HEIDENHAIN

Техническая информация - DMG Mori Seiki CMX 800 V

Блок управления

Марка управления: HEIDENHAIN
Модель управления: TNC 620

Габариты

Высота машины: 2935 mm
Длина машины: 4800 mm
Вес машины: 5400 kg
Ширина станка: 5500 mm
Длина стола: 560 mm
Нагрузка на стол: 800 kg
Ширина стола: 1100 mm

Движение

Количество осей: 3
Ход по оси X: 800 mm
Ход по оси Y: 560 mm
Ход по оси Z: 510 mm

Техническая спецификация

Макс. вес инструмента: 8 kg
Мощность шпинделя: 13 kW
Скорость шпинделя: 12000 RPM
Размер конуса: SK 40
Количество инструментальных станций: 30

Дополнительная информация

- Система ЧПУ: HEIDENHAIN TNC 620 (панель управления SLIMline / ПК MC 7420D с монитором + клавиатура TE 715D)

- Зажимная поверхность стола: 1 100 × 560 мм

- Максимальная нагрузка на стол (по центру): 800 кг

- Высота загрузки стола (от пола до верхнего края): 850 мм

- Т-образные пазы: 4 / 18H12 (расстояние между пазами: 100 мм; 1 опорный паз: 18H7)

- Диапазон скоростей вращения шпинделя: 20 – 12 000 об/мин

- Мощность привода шпинделя (40 % ED / 100 % ED): 13 кВт / 9 кВт

- Крутящий момент шпинделя (40 % ED / 100 % ED): 82 Нм / 54 Нм

- Конический паз / интерфейс инструмента: SK40 (DIN 69871 / DIN 69872, форма A/B, вытяжной штифт)

- Усилие зажима инструмента: 10 кН (SK40 / BT40)

- Вместимость инструментального магазина: 30 ячеек (цепной тип)

- Максимальный диаметр инструмента (с соседними инструментами): 80 мм

- Максимальный диаметр инструмента (при наличии свободных соседних ячеек): 125 мм

- Максимальная длина инструмента (от торца шпинделя): 300 мм

- Максимальный вес инструмента (автоматическая смена инструмента): 8 кг

- Максимальная общая нагрузка на магазин: 240 кг

- Приводы подачи: сервомоторы переменного тока по осям X, Y и Z

- Скорость быстрого перемещения (X / Y / Z): 30 / 30 / 30 м/мин

- Диапазон скоростей подачи (X, Y, Z): до 20 000 мм/мин

- Разрешение измерения положения: 1 мкм

- Неопределенность позиционирования P (VDI/DGQ 3441): 6 мкм

- Удаление стружки: встроенный скребковый конвейер (bande grattante, резервуар для охлаждающей жидкости объемом 220 л, насос производительностью 20 л/мин при давлении 5 бар)

- Внешняя подача охлаждающей жидкости и сжатого воздуха: регулируемые внешние форсунки для охлаждающей жидкости и сжатого воздуха (M25)

- Внутренняя очистка: пистолет для промывки/ополаскивания рабочей зоны (pistolet de rinçage)

- Ручное перемещение по осям: электронный маховик (HR 510FS)

- Доступ / авторизация безопасности: электронный селектор режимов DMG MORI SMARTkey

- Кажущаяся мощность: 32 кВА

- Номинальное напряжение питания: 400 В переменного тока ±10 % (3/N/PE)

- Частота сети: 50/60 Гц

- Напряжение управления: 230 В переменного тока / 24 В постоянного тока

- Ток полной нагрузки (In max): 52 А

- Главный предохранитель: 63 А

- Способность выдерживать короткое замыкание (Ics): 0,63 кА

- Масса основного агрегата: прибл. 5 400 кг

- Масса конвейера для стружки: 500 кг

*Информация на сайте может различаться между показанными данными и фактическими значениями, проверьте информацию у торговым представителем.

** Стандартный объём поставки включает только базовый станок. Принадлежности и периферийное оборудование в явной форме подтверждаются только в ходе процесса покупки на основании обязывающих соглашений.
