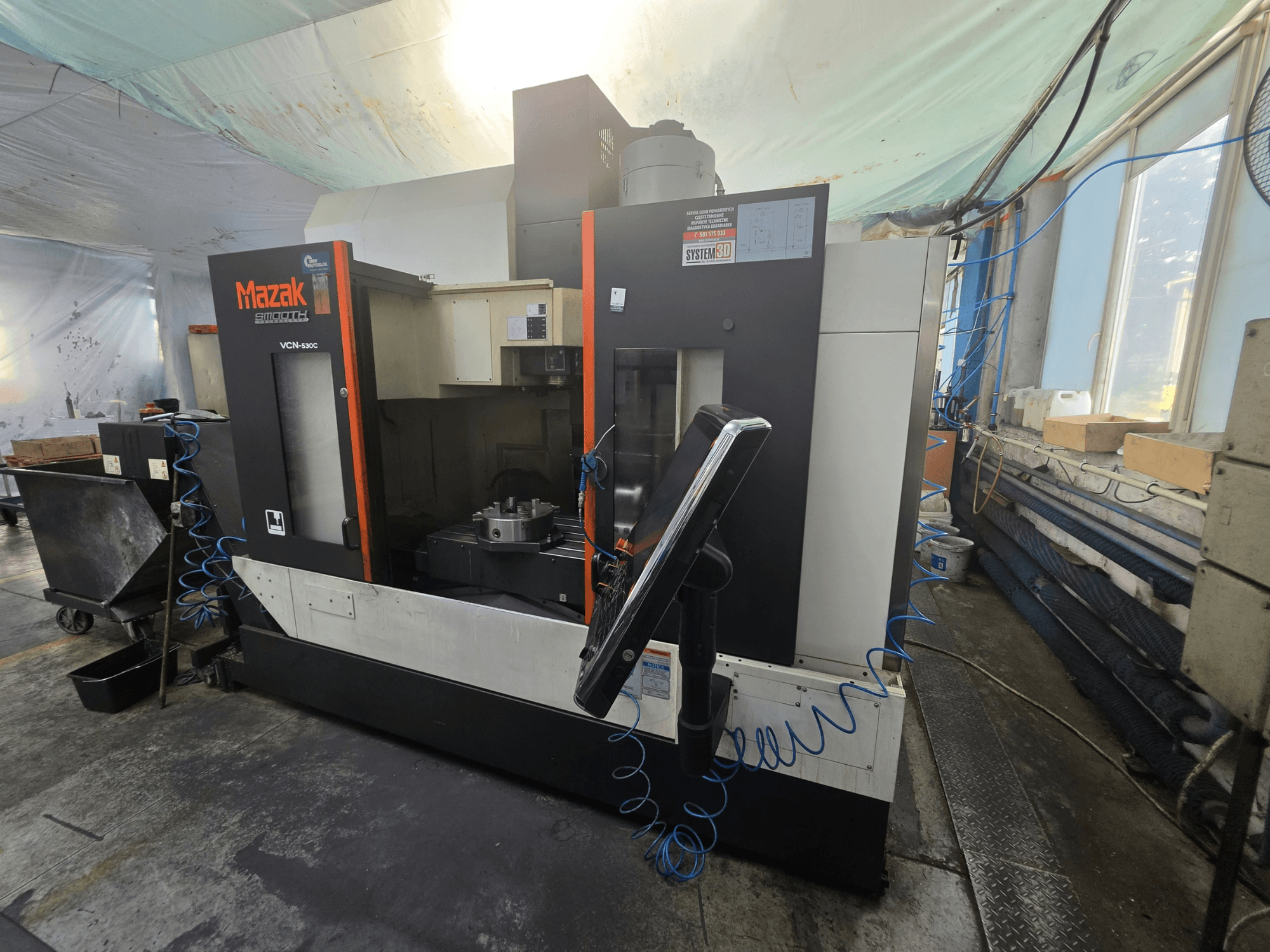

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Счетчик наработки (только резка): 11 917 ч

• Ход осей (стандартная модель VCN 530C):

  • Расстояние от поверхности стола до передней кромки шпинделя: 150–660 мм

  • Расстояние от колонны до центра шпинделя: 586 мм

• Рабочая зона / технические характеристики:

  • Максимальная длина заготовки: 1 300 мм

  • Максимальная ширина заготовки: 550 мм

  • Максимальная высота заготовки: 570 мм

  • Максимальный вес заготовки: 1 200 кг

• Рабочий стол:

  • Размер стола: 1 300 × 550 мм

  • Т-образные пазы: 5; ширина 18 мм; шаг 100 мм

  • Примечание: номинальная нагрузка на рабочий стол не соответствует грузоподъемности поворотного стола

• Шпиндель:

  • Мощность двигателя: 18,5 / 11 / 7,5 кВт (в зависимости от режима работы)

• Оснастка / АТЦ:

  • Максимальная длина инструмента: 350 мм

  • Максимальный диаметр инструмента: 80 мм (125 мм, если соседние гнезда пусты)

  • Время смены инструмента: 1,3 с

• Скорости подачи:

  • Быстрый перемещение по осям X/Y/Z: 42 м/мин

  • Потребная подача: 1–42 000 мм/мин

• Технические характеристики / габариты:

  • Вместимость бака для охлаждающей жидкости: 250 л

  • Занимаемая площадь (прибл.): 2 880 × 3 102 мм

  • Высота станка (прибл.): 2 807 мм

• Включенные функции станка (производственный пакет PD081):

  • Пневматическая очистка заготовки

  • Охлаждающая жидкость под высоким давлением через шпиндель

  • Промывка крышек станка охлаждающей жидкостью

  • Синхронная резьба

  • Память ЧПУ: максимальный размер программы — 8 МБ

  • Наклон G00 Оптимизация постоянного быстрого перемещения

Дополнительное оборудование

• Четвертая ось:

  • Поворотный стол с ЧПУ Tsudakoma, модель RNE-200L (Япония), с зажимной пластиной 250 мм

  • Подготовка четвертой оси на станке

• Удаление стружки:

  • Шарнирно-ленточный конвейер для стружки Crowther, установленный с левой стороны

  • Подготовка к установке конвейера для стружки с левой стороны

• Контроль:

  • Датчик заготовки Renishaw OMP60

  • Подготовка датчика OMP60 на станке

• Вытяжка:

  • Устройство для удаления масляного тумана Filtermist FX6002

• Прочее:

  • Система закрепления заготовки

  • Пневматический пистолет для промывки охлаждающей жидкостью
