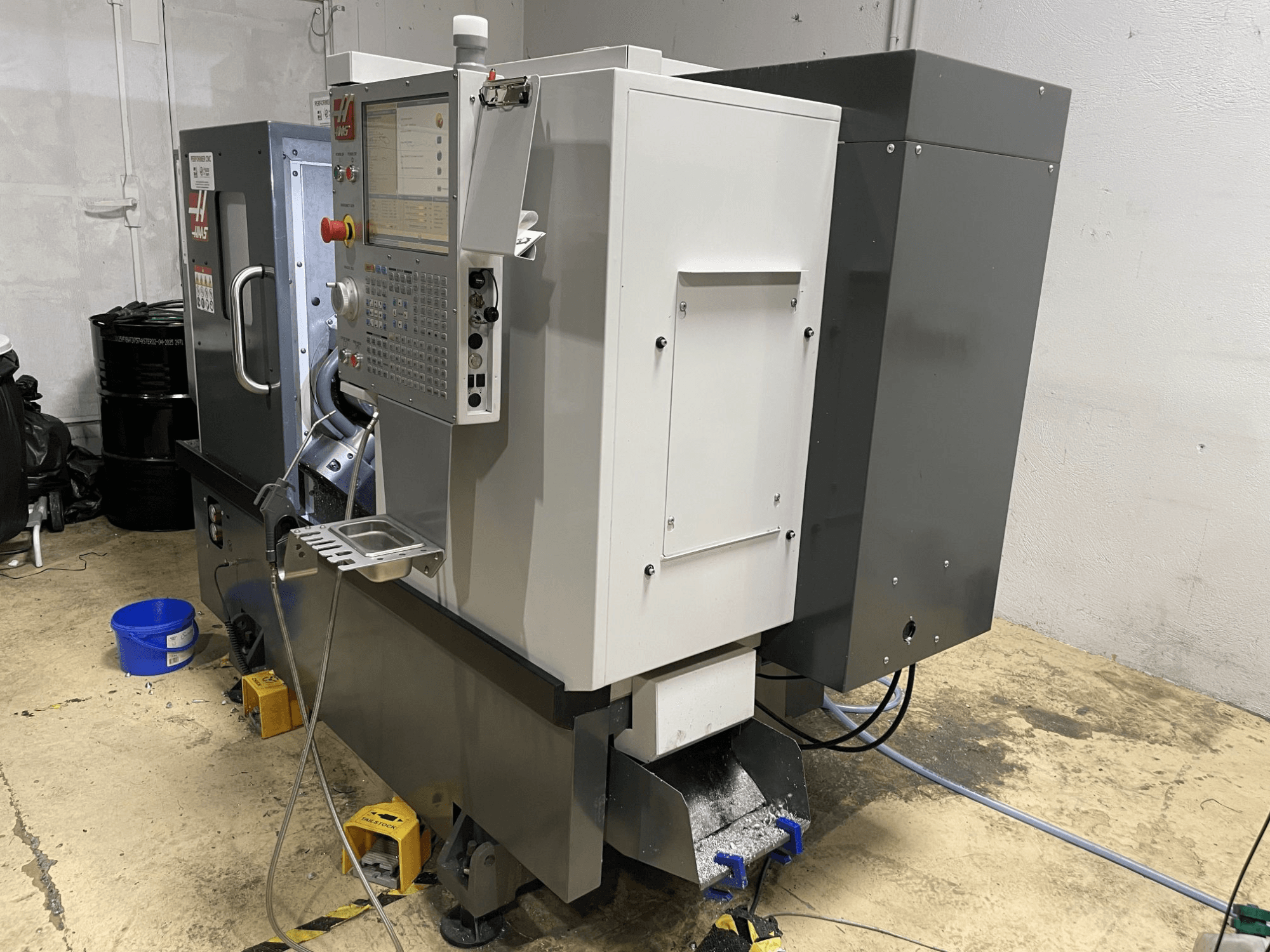

HAAS - ST-15Y FR-TUR-HAA-2020-00001

Характеристики

• Размер патрона: 210 мм

• Максимальный диаметр заготовки: 419 мм

• Максимальный диаметр резания (режущая головка BOT или револьверная головка VDI): 305 мм

• Максимальная длина реза: 406 мм

• Диаметр обрабатываемого прутка: 64 мм

Скорости подачи (быстрая)

• Ось X: 12,0 м/мин

• Ось Y: 12,0 м/мин

• Ось Z: 30,5 м/мин

Двигатели осей (макс. тяга)

• Ось X: 10 676 Н

• Ось Y: 10 231 Н

• Ось Z: 16 458 Н

Шпиндель

• Передняя часть шпинделя: A2-6

• Отверстие шпинделя: 88,9 мм

• Максимальный крутящий момент шпинделя: 203 Н·м при 500 об/мин

• Система привода: прямой привод, ременная передача

Ось C главного шпинделя

• Мощность оси C: 3,7 кВт

• Максимальная скорость: 60 об/мин

• Точность позиционирования: ±0,02°

• Усилие зажима тормоза: 4448 Н

• Диаметр тормоза: 366 мм

• Момент удержания тормоза: 190 Н·м

• Управление: интерполированное движение и позиционирование

Револьверная головка и инструмент

• Револьверная головка: 12-позиционная гибридная (6 VDI / 6 BOT)

• Коническая форма инструмента: VDI40

• Приводные/вращающиеся инструменты: Да, максимальная скорость 4000 об/мин

• Зазор сзади расточного штанга: 19,1 мм

• Количество позиций для инструмента: 12

Задняя бабка

• Тип: гидравлическая задняя бабка

• Ход пиноли: 95 мм

• Ручное позиционирование корпуса: 508 мм

• Диапазон усилие: 623–5027 Н

Охлаждающая жидкость и воздух

• Объем охлаждающей жидкости: 114 л

• Необходимый расход воздуха: 113 л/мин при давлении 6,9 бар

Электрические характеристики

• Входное переменное напряжение (3-фазное, максимальное): 440 В переменного тока

• Сила тока при полной нагрузке (3-фазный, высокий): 20 А

• Сила тока при полной нагрузке (3-фазный, низкий уровень): 40 А

Примечания по конфигурации

• Ось C: Да

• Ось Y: Да

• Приводные инструменты: Да

• Контршпиндель: Нет
